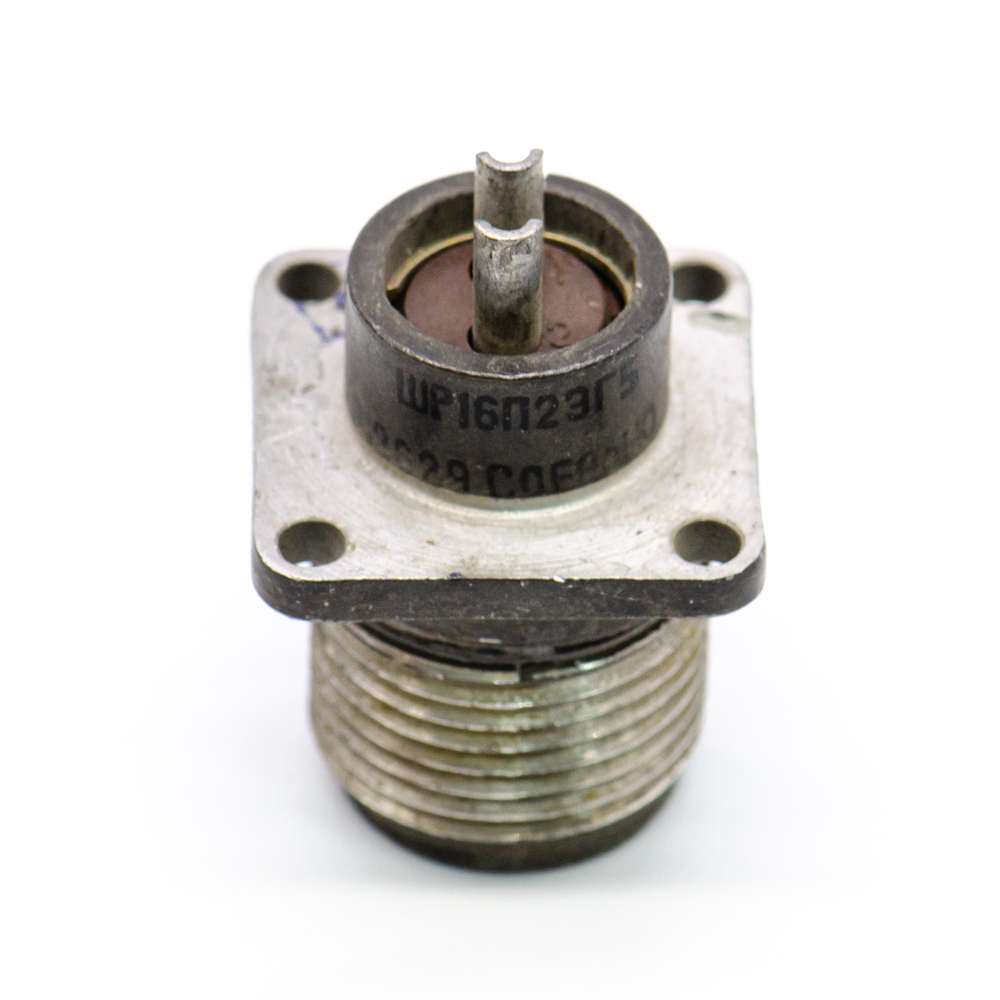

ШР16П2ЭГ5 Розетка блочная. (арт. TN-7808)

Разъём ШР16П2ЭГ5 предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: ШР - тип соединителя; 16 - условный размер корпуса; П - блочная часть без патрубка; 2 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г - розетка (гнездо); 5 - сочетание контактов - 2 контакта диаметром 1,5 мм; отсутствие буквы Н - покрытие контактов - серебро. Колодка блочная ШР16П2ЭГ5 сочленяется с кабельными вставками ШР16П(У)2Э(Н)Г5. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения СССР
ТУ ГЕ0.364.107 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 21
Дата выпуска 1973
Транслитерация SHR16P2EG5
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.107 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей ШР
Условный размер корпуса 16
Условный номер контактного набора 5 - 2 контакта Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка ШР16П2ЭГ5 Розетка блочная
Цвет изделия темно-серый
Габаритные размеры L*W*H 25х38 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов гнездо
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5
Номинальное напряжение 850 V
Рабочий ток 20 A
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 5 000
Ускорение при механическом ударе многокр. действия 350

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +60°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия В настоящее время разъёмы ШР выпускает ОАО "Элекон" г.Казань
Срок отгрузки со склада Уточнить у менеджера
