Р60У47ЭШ1Н Розетка кабельная, перекрут (арт. TN-2898)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

Р60У47ЭШ1Н Розетка кабельная, перекрут фото

ПО "Коннектор", Харьков

СССР

Артикул (ID): TN-2898

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1988
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ бРО.364.034 ТУ

Подробная документация

ID: 255203

На складе 1 шт

Цена от
Включая НДС
1320 ₽
1 шт. 1320 ₽

Количество

Быстрый заказ

Разъём Р60У47ЭШ1Н предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: Р - тип соединителя; 60 - условный размер корпуса; У - кабельная часть с угловым патрубком; 47 - количество контактов; Э - гайка патрубка для экранированного кабеля; Ш - розетка (гнездо); 1 - сочетание контактов; Н - покрытие контактов - никель. Колодка кабельная Р60У47ЭШ1Н сочленяется с блочными вставками Р60П(ПК,СК)47Э(Н)Ш1(Н). Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ПО "Коннектор", Харьков
Страна происхождения	СССР
ТУ	бРО.364.034 ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	368
Дата выпуска	1988
Транслитерация	R60U47ESH1N
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	бРО.364.034 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	розетка кабельная
Серия низкочастотных соединителей	Р
Условный размер корпуса	60
Количество выводов или контактов	47
Условный номер контактного набора	1 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ni (никель)
Тип кожуха или патрубка	угловой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	Р60У47НШ1Н
Цвет изделия	темно-серый

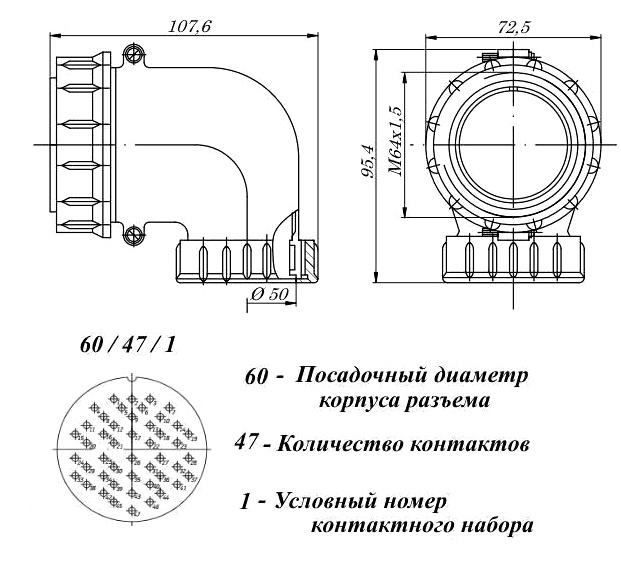

Габаритные размеры LWH	72х110х107 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	гнездо
Гайка патрубка	для экранированого кабеля
Герметичность	нет
Дополнительные характеристики	перекрут

Технические характеристики

Сопротивление контактов не более	10 mΩ
Номинальное напряжение	не более 2100 V
Рабочий ток	7 A
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	1,3х10⁻⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "НУР", Киргизия
