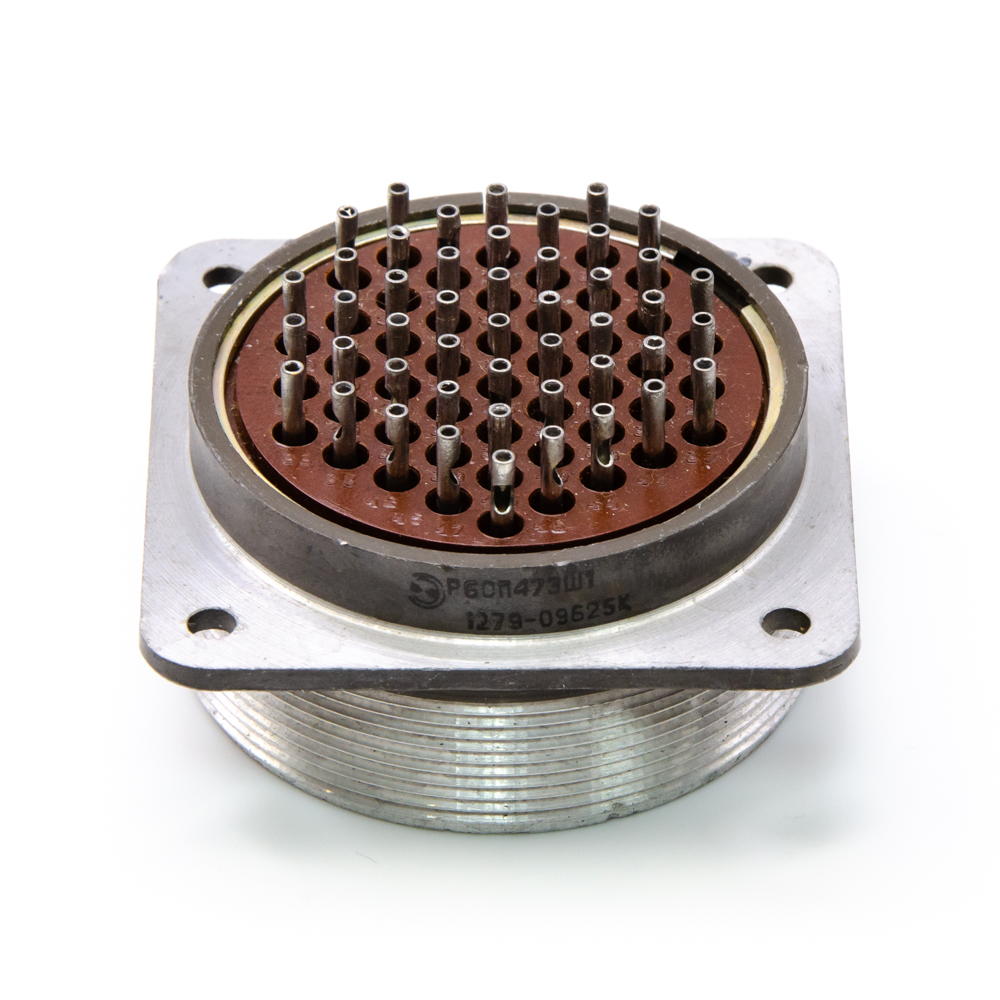

Р60П47ЭШ1 Вилка блочная (арт. OP-676)

Соединитель Р60П47ЭШ1 цилиндрический низкочастотный негерметичный с резьбовой фиксацией сочлененного положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В и токовых нагрузках до 10 А. Используется в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Расшифровка условного обозначения: Р60П47ЭШ1 вилка Р - тип соединителя; 60 - условный размер корпуса; П - без патрубка;47 - количество контактов;Э - для экранированного кабеля;Ш - вилка;1 - обозначение сочетания контактов. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 135,2
Дата изготовленияi 1976-1991
Транслитерация r60p47esh1-vilka-blochnaya
Вид упаковки самоупаковка
Нормы и требования бР0.364.034ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей Р
Условный размер корпуса 60
Количество выводов или контактов 47
Условный номер контактного набора 1 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка Р60П47ЭШ1
Цвет изделия темно-серый

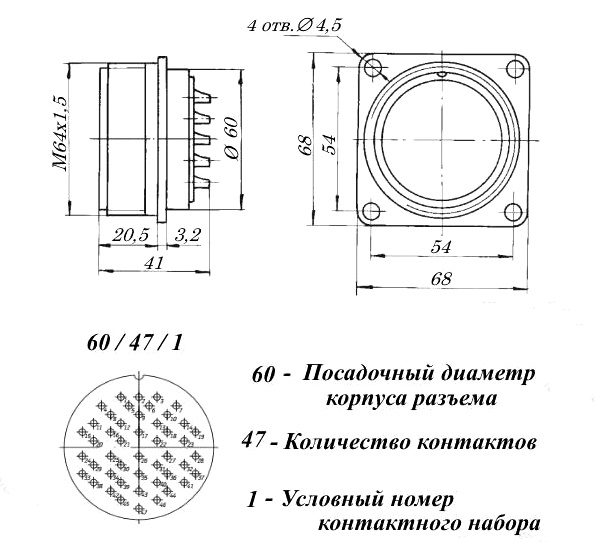

Габаритные размеры L*W*H 68х68х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение не более 2100 V
Рабочий ток 7 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
