Р55П38ЭШ1 Вилка блочная карболит, бР0.364.034ТУ(арт. ZA-1851)

No name USSR; " 1" - ОТК
СССР
Артикул (ID): ZA-1851
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • Нормы и требования бР0.364.034ТУ
Подробная документация
ID: 238625
На складе 10 шт
  • Цена от 199.92 ₽
  • 1 шт 217.06 ₽
  • от 10 шт 199.92 ₽
Количество
Быстрый заказ

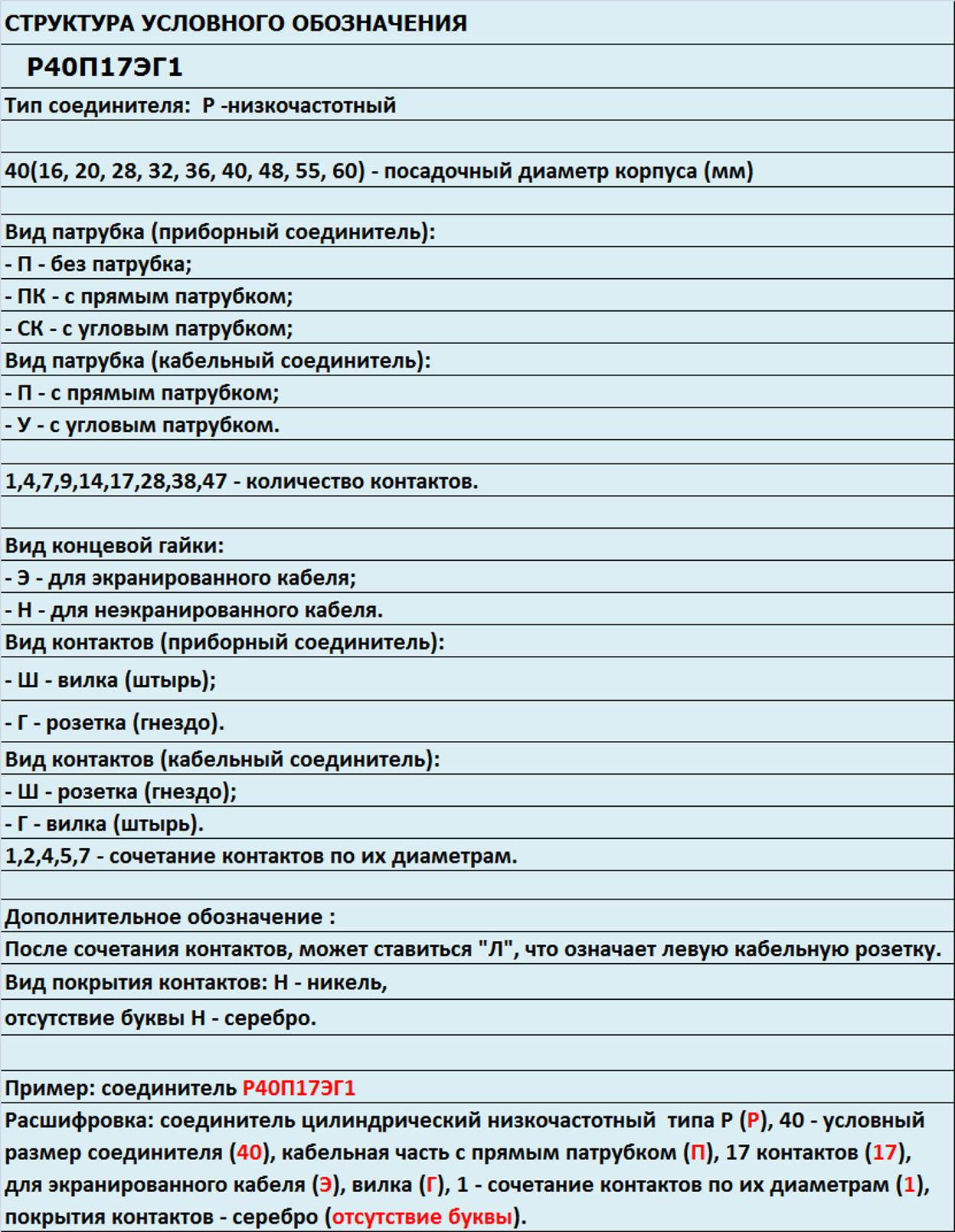

Р55П38ЭШ1 Вилка блочная карболит - разъём низкочастотный негерметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 55 - условный размер корпуса; П – приборная часть без патрубка; 38 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш – вилка (штырь); 1 - сочетание контактов (1 - 38 контактов диаметром 1,5 мм). Отсутствие буквы Н - покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки Р55П38ЭШ1, Р55П38НШ1, Р55У38ЭШ1, Р55У38НШ1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Р55П38ЭШ1 Вилка блочная карболит, бР0.364.034ТУ
Торговая марка No name USSR
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 160
Дата изготовленияi дата не указана
Транслитерация R55P38ESh1 Block fork carbolite, bR0.364.034TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.034ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов Р
Условный размер корпуса 55
Количество контактов 38 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 38 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 38 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

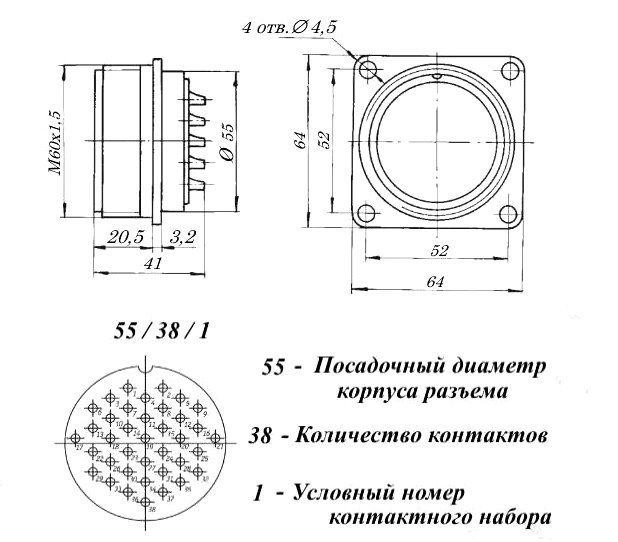

Установочные размеры 52 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M60х1,5 mm
Габаритные размеры L*W*H 64х64х41 mm
Длина корпуса 64 mm
Ширина корпуса 64 mm
Высота корпуса 41 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R55P38ESh1 Block fork carbolite, bR0.364.034TU
Фактическая маркировка Р55П38ЭШ1
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные розетки РГ, РГ-П
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Р55П38ЭШ1 Вилка блочная карболит, бР0.364.034ТУ   (datasheet)
Р55П38ЭШ1 Вилка блочная карболит, бР0.364.034ТУ   (datasheet)
