Скидка на  Конденсаторы электролитические
-20%

Р55П38ЭГ1 Розетка блочная карболит, ГЕ0.364.112 ТУ(арт. OP-671)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-671
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.112 ТУ
Подробная документация
ID: 232269
На складе 15 шт
  • Цена от 894 ₽
  • 1 шт 924 ₽
  • от 5 шт 894 ₽
Количество
Быстрый заказ

Р55П38ЭГ1 Розетка блочная карболит - разъём низкочастотный негерметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 55 - условный размер корпуса; П – приборная часть без патрубка; 38 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Г– розетка (гнездо); 1 - сочетание контактов (1 - 38 контактов диаметром 1,5 мм). Отсутствие буквы Н - покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются кабельные вилки Р55П38ЭГ1, Р55П38НГ1, Р55У38ЭГ1, Р55У38НГ1. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Р55П38ЭГ1 Розетка блочная карболит, ГЕ0.364.112 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 168
Дата изготовленияi 1976-1991
Транслитерация R55P38EG1 Block socket carbolite, GE0.364.112 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.112 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов Р
Условный размер корпуса 55
Количество контактов 38 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 1 - 38 контактов Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 38 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

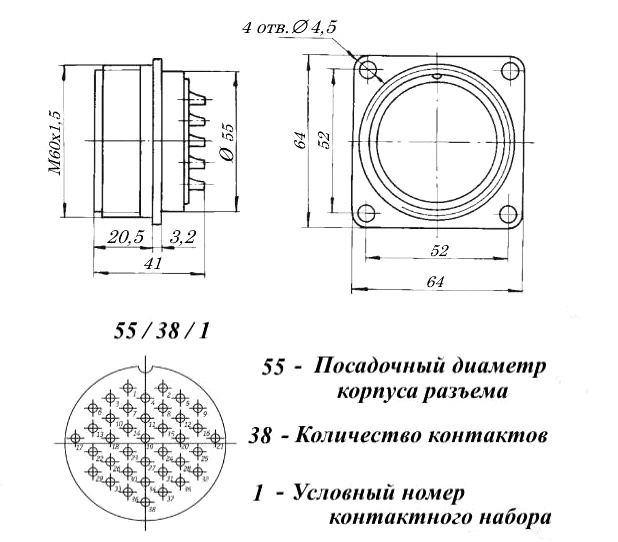

Установочные размеры 52 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M60х1,5 mm
Габаритные размеры L*W*H 64х64х41 mm
Длина корпуса 64 mm
Ширина корпуса 64 mm
Высота корпуса 41 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R55P38EG1 Block socket carbolite, GE0.364.112 TU
Фактическая маркировка Р55П38ЭГ1
Рабочее положение любое
Наличие паспорта - этикетки есть
Взаимосочленение кабельные вилки РГ, РГ-П
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 8 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Р55П38ЭГ1 Розетка блочная карболит, ГЕ0.364.112 ТУ   (datasheet)
