Р48П28ЭГ1 Вилка кабельная, ГЕ0.364.112 ТУ(арт. OP-595)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ
УКРАИНА
Артикул (ID): OP-595
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.112 ТУ
Подробная документация
ID: 258697
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Р48П28ЭГ1 Вилка кабельная - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 48 - условный размер корпуса; П - кабельная часть с прямым патрубком; 28 - количество контактов; Э - гайка патрубка для экранированного кабеля; Г – вилка (штырь); 1 - сочетание контактов (1 - 28 контактов диаметром 1,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются блочные розетки Р48П28ЭГ1, Р48ПК28НГ1, Р48ПК28ЭГ1, Р48СК28НГ1, Р48СК28ЭГ1. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Р48П28ЭГ1 Вилка кабельная, ГЕ0.364.112 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 158
Дата изготовленияi 1992-1999
Транслитерация R48P28EG1 Cable plug, GE0.364.112 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.112 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка кабельная
Серия разъемов Р
Условный размер корпуса 48
Количество контактов 28 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Э - гайка для экранированного кабеля
Сочетание контактов 1 - 28 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 28 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M52х1,5 mm

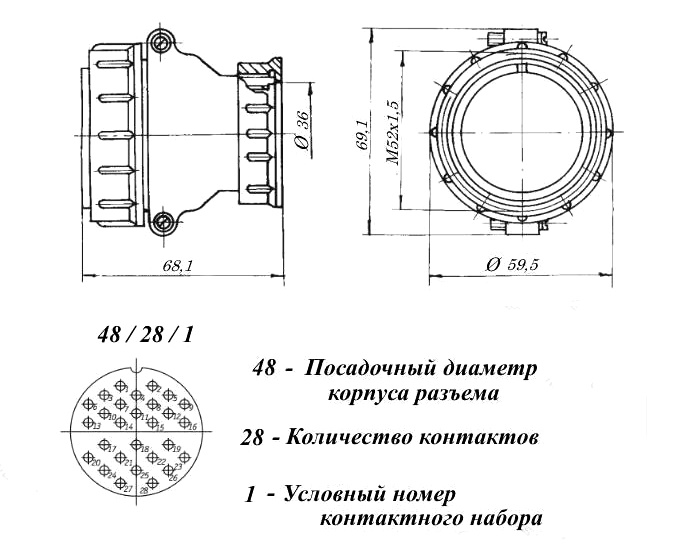

Габаритные размеры L*W*H 68,1х59,5х69,1 mm
Диаметр корпуса 59,5 mm
Длина корпуса 68,1 mm
Высота корпуса 69,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R48P28EG1 Cable plug, GE0.364.112 TU
Фактическая маркировка Р48П28ЭГ1
Рабочее положение любое
Наличие паспорта - этикетки есть
Взаимосочленение блочные розетки РГ, РГ-П
Другие наименования вилка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 9 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Р48П28ЭГ1 Вилка кабельная, ГЕ0.364.112 ТУ   (datasheet)
