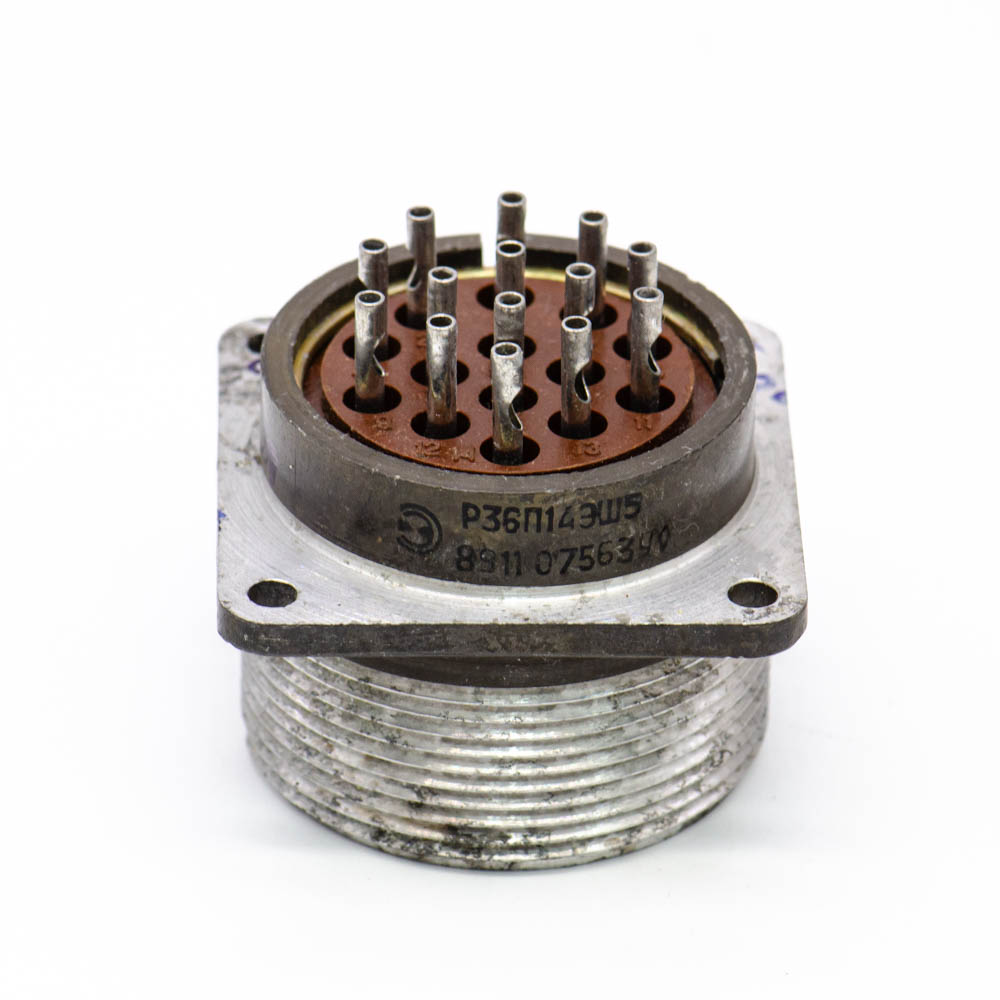

Р36П14ЭШ5 Вилка блочная, "5" (арт. OP-602)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Соединитель Р48П28ЭГ1   предназначен для работы в электрических цепях постоянного,
переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ).
Температура среды  - от -60оС до +60оС
Атмосферное давление , Па – 1,3*10(-4)
Диапазон рабочих частот , Гц - 1-5000
Максимальная токовая нагрузка на 1 контакт :
d  -  1,5 мм = 20
Поляризация  корпусов одношпоночная.
Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения
ТУ ГЕО.364.112 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 51
Дата выпуска 1989
Транслитерация R36P14ESH5
Вид упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.112 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей Р
Условный размер корпуса 36
Количество выводов или контактов 14
Условный номер контактного набора 5 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка Р36П14ЭШ5
Цвет изделия темно-серый

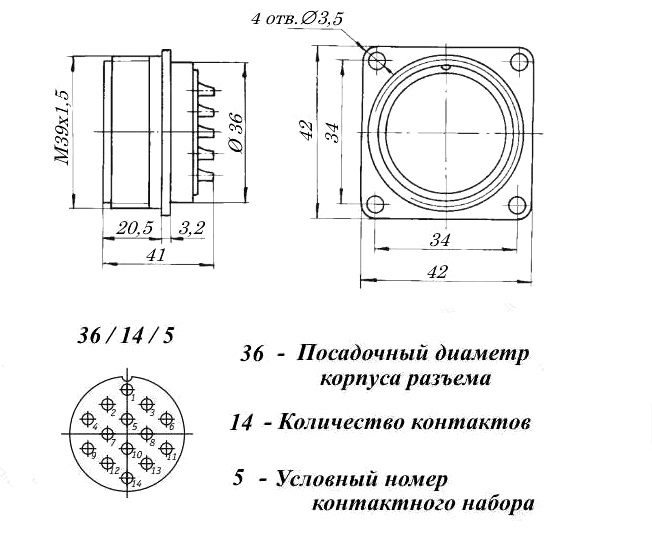

Габаритные размеры L*W*H 42х42х41 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение не более 2100 V
Рабочий ток 10A(Ампер)
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "НУР", Киргизия
Срок отгрузки со склада 1 день (в наличии)
