Р36П14ЭШ5 Вилка блочная, ОСТ В 110121-91(арт. OP-630)

ПО " Коннектор" , Харьков; " 5" - ВП, ПЗ
УКРАИНА
Артикул (ID): OP-630
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1992-1999
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ОСТ В 110121-91
Подробная документация
ID: 263847
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Р36П14ЭШ5 Вилка блочная - разъём низкочастотный негерметичный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 36 - условный размер корпуса; П – приборная часть без патрубка; 14 - количество контактов; Э - гайка патрубка для экранированного кабеля (гайка отсутствует, обозначение "Э" условное); Ш– вилка (штырь); 5 - сочетание контактов (5 - 14 контактов диаметром 1,5 мм). Отсутствие буквы Н - покрытие контактов – серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются кабельные розетки Р36П14ЭШ5, Р36П14НШ5, Р36У14ЭШ5, Р36У14НШ5. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Р36П14ЭШ5 Вилка блочная, ОСТ В 110121-91
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 52
Дата изготовленияi 1992-1999
Транслитерация R36P14ESh5 Block fork, OST B 110121-91
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ОСТ В 110121-91

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция вилка блочная
Серия разъемов Р
Условный размер корпуса 36
Количество контактов 14 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 5 - 14 контактов Ø 1,5 mm
Тип контактов штырь
Форма контактов круглые
Диаметр контактов 14 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

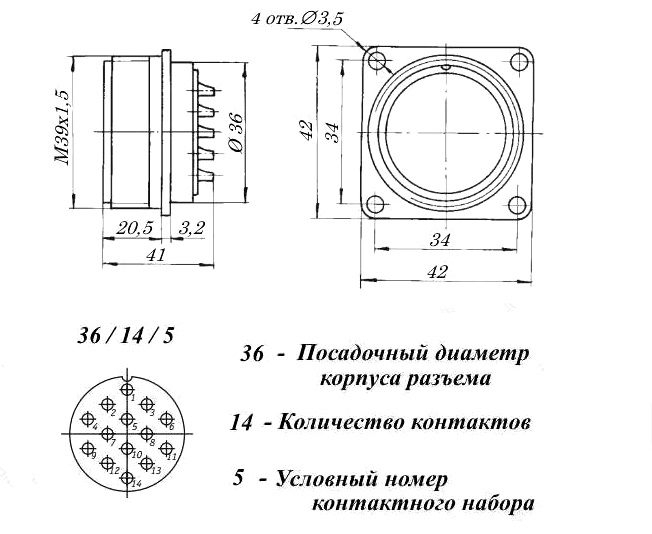

Установочные размеры 34 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M39х1,5 mm
Габаритные размеры L*W*H 42х42х41 mm
Длина корпуса 42 mm
Ширина корпуса 42 mm
Высота корпуса 41 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R36P14ESh5 Block fork, OST B 110121-91
Фактическая маркировка Р36П14ЭШ5
Рабочее положение любое
Наличие паспорта - этикетки есть
Взаимосочленение кабельные розетки РГ, РГ-П
Другие наименования вилка блочная, разъем, соединитель субминиатюрный, разъем соединительный…
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Р36П14ЭШ5 Вилка блочная, ОСТ В 110121-91   (datasheet)
