Р32П9ЭШ2 Вилка блочная (арт. TN-1035)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

Соединитель Р32П9ЭШ2   предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) токов при напряжении до 850 В ( амплитудное значение ). Расшифровка: Р - тип соединителя, 32 - условный размер корпуса, П - без патрубка, 9 - количество контактов, Э - для экранмрованного кабеля(не учитывается), Ш - вилка, 2 - обозначение сочетания контактов. Покрытие контактов - серебро.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ бР0.364.034Т
Вид приемки i "1"- ОТК
Масса изделия, гр 46,64
Дата выпуска не указана
Транслитерация R32P9ESH2
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991
Нормы и требования бР0.364.034Т

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей Р
Условный размер корпуса 32
Количество выводов или контактов 9
Условный номер контактного набора 2 - все контакты Ø 1,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка отсутствует
Цвет изделия темно-серый

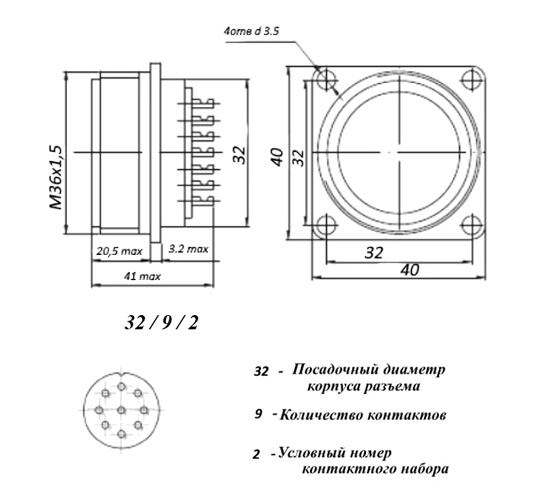

Габаритные размеры L*W*H 38х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка для экранированого кабеля
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение не более 2100 V
Рабочий ток 10A(Ампер)
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 5000 m/c²
Ускорение при механическом ударе многокр. действия 350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление 1,3х10⁻⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Статус изделия Выпускает ОАО "НУР", Киргизия
Срок отгрузки со склада 1 день (в наличии)
