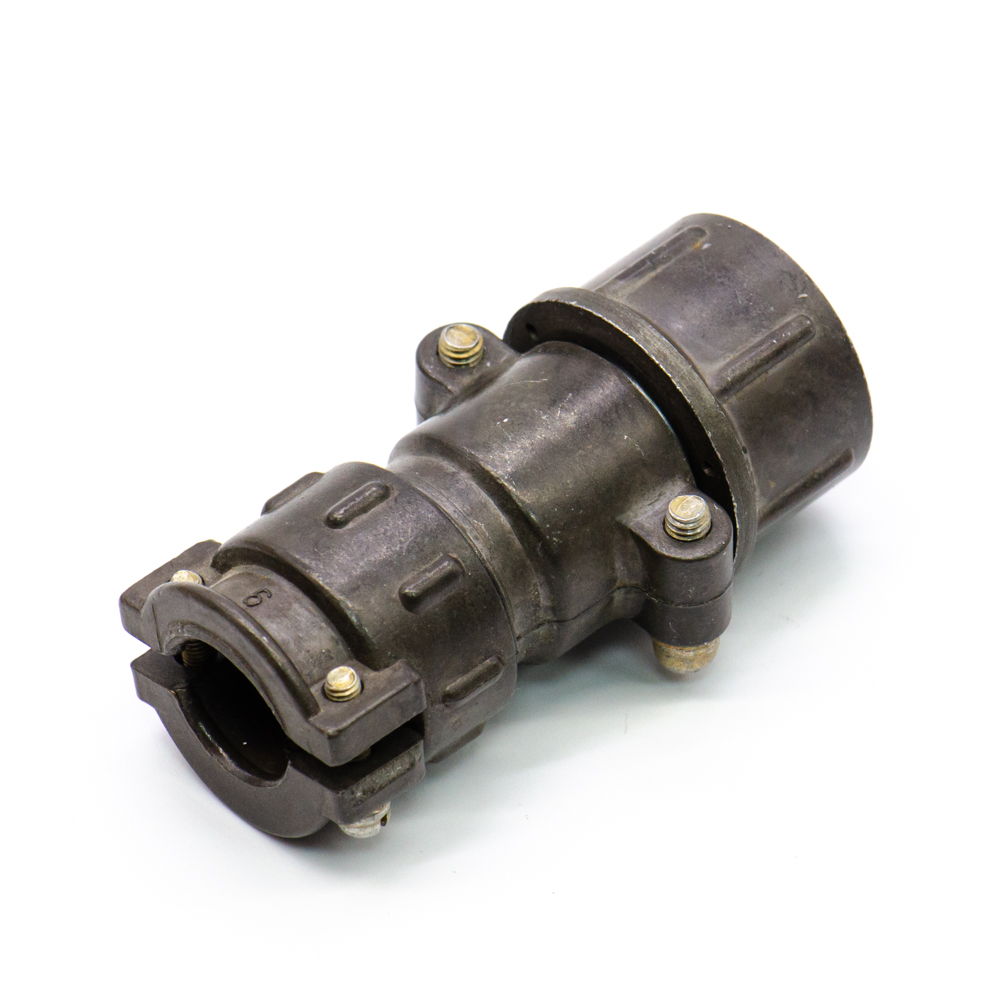

Р20П4НШ4 Розетка кабельная карболит, бР0.364.034 ТУ(арт. TN-3032)

ОАО «Каскад», г. Черкесск; " 1" - ОТК

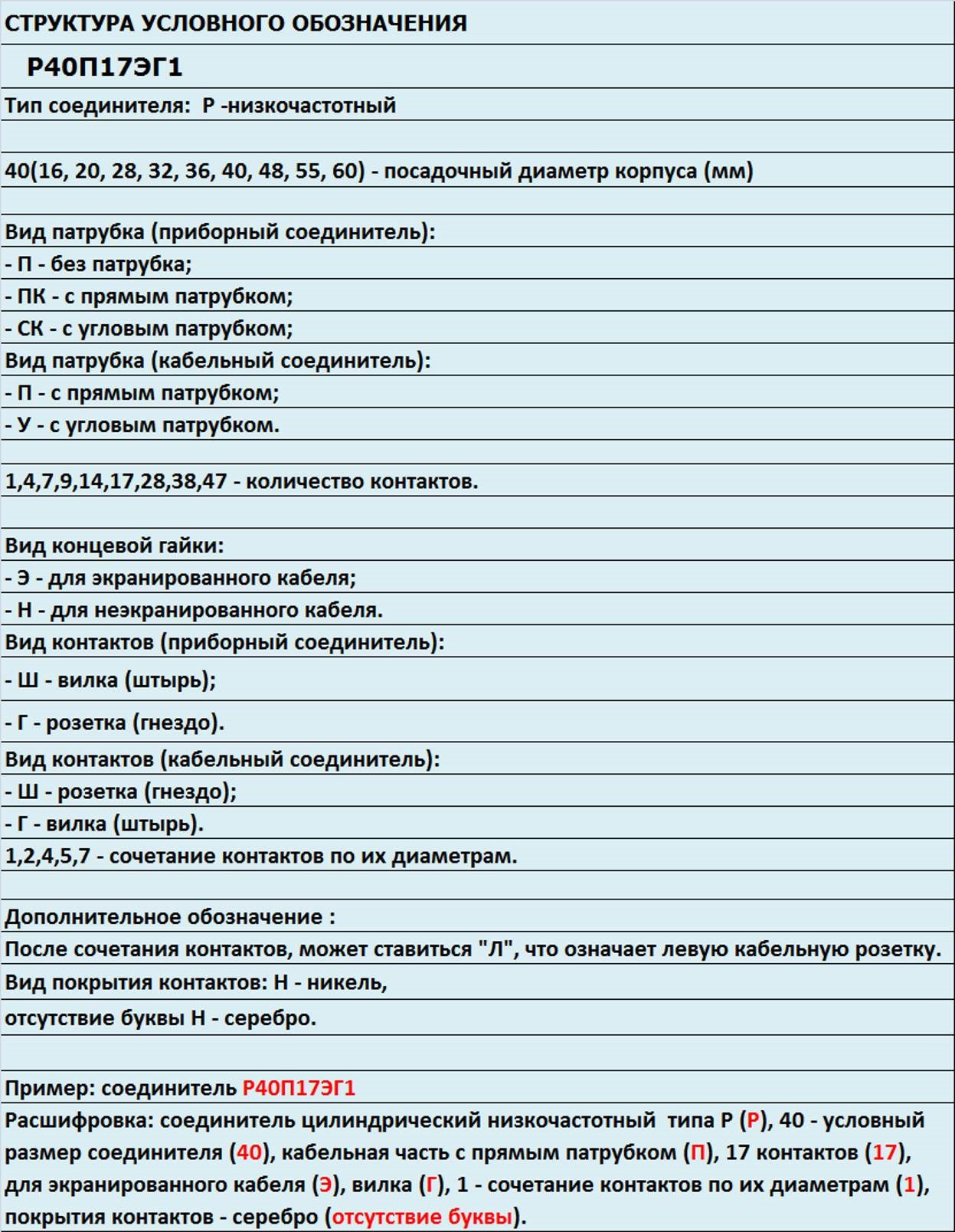

Р20П4НШ4 Розетка кабельная карболит - разъём низкочастотный цилиндрический малогабаритный для внутреннего монтажа. Структура условного обозначения: Р - тип соединителя; 20 - условный размер корпуса; П - кабельная часть с прямым патрубком; 4 - количество контактов; Н - гайка патрубка для неэкранированного кабеля; Ш – розетка (гнездо); 4 - сочетание контактов (4 - 4 контакта диаметром 1,5 мм); отсутствие буквы Н - покрытие контактов - серебро. Климатическое исполнение – УХЛ. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 2100 В (амплитудное значение). Ответной частью этого разъема являются блочные вилки Р20П4ЭШ4, Р20ПК4НШ4, Р20ПК4ЭШ4, Р20СК4НШ4, Р20СК4ЭШ4. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование Р20П4НШ4 Розетка кабельная карболит, бР0.364.034 ТУ
Торговая марка ОАО «Каскад», г. Черкесск
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 45,6
Дата изготовленияi 1976-1991
Транслитерация R20P4NSH4 Cable socket karbolit, bR0.364.034 TU
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.112ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов Р
Условный размер корпуса 20
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 4 - 4 контакта Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 4 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M24х1,5 mm

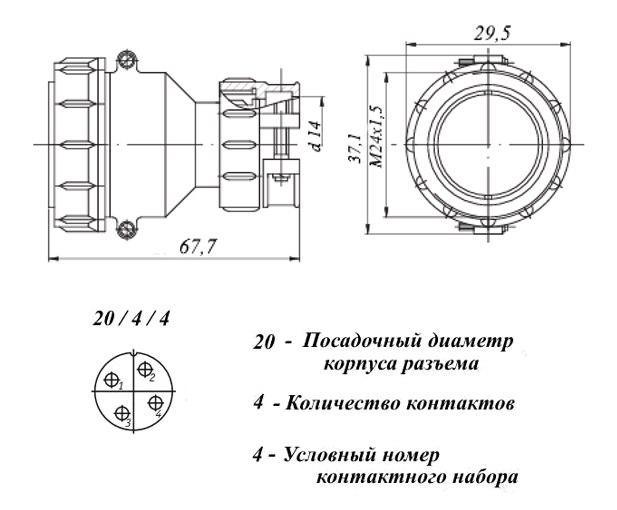

Габаритные размеры L*W*H 67,7х29,5х37,1 mm
Диаметр корпуса 29,5 mm
Длина корпуса 67,7 mm
Высота корпуса 37,1 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация R20P4NSH4 Cable socket karbolit, bR0.364.034 TU
Фактическая маркировка Р20П4НШ4
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки РГ, РГ-П
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии РГ.., РГ-П…

Технические характеристики

Рабочее напряжение, max 2100 V
Рабочий ток на контакт, max 10 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 5000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 35 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 500 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
