Р20П4ЭГ4 Вилка кабельная# (арт. SN-8563)

Распродажа

Успей купить

Освобождаем полки

Товар на ликвидации

Отдаем за бесценок

Cкидки 20%

Cкидки 30%

Cкидки 50%

Cкидки 70%

Cкидки 90%

Купить со скидкой

к сравнению отложить

ОАО «Каскад», г. Черкесск

Артикул (ID): SN-8563

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1983
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ГЕ0.364.112ТУ

Подробная документация

ID: 275236

На складе 2 шт

Цена от
Включая НДС
900 ₽
1 шт. 900 ₽

Количество

Быстрый заказ

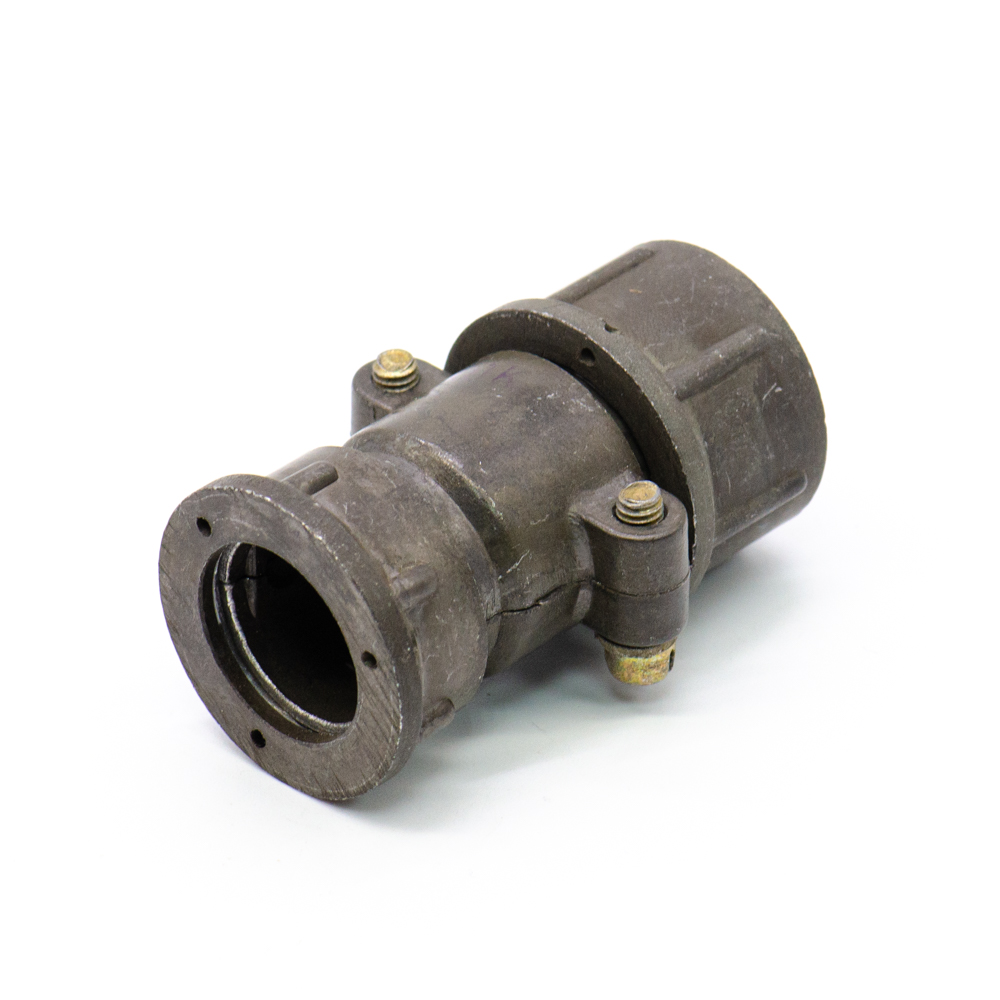

Вилка Р20П4ЭГ4 - Соединители типа Р применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Расшифровка: Р - тип соединителя, 20 - типоразмер, П - конструктивное исполнение: Кабельный соединитель с прямым патрубком, 4 - количество контактов, Э - вид гайки патрубка: для экранированного кабеля, Г - вид контактов: кабельный соединитель: вилка( штырь), 4 - сочетание контактов.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	ОАО «Каскад», г. Черкесск
Страна происхождения
ТУ	ГЕ0.364.112ТУ
Вид приемки i	"1"- ОТК
Масса изделия, гр	41,56
Дата выпуска	1983
Транслитерация	R20P4EG4
Вид упаковки	самоупаковка
Дата изготовленияi	1976-1991
Нормы и требования	ГЕ0.364.112ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	Р
Условный размер корпуса	20
Количество выводов или контактов	4
Условный номер контактного набора	4 - все контакты Ø 1,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для экранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	Р20П4ЭГ4
Цвет изделия	темно-серый

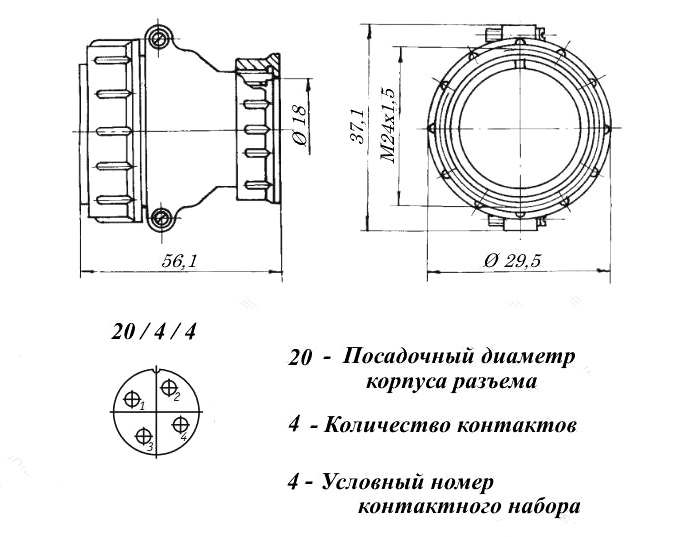

Габаритные размеры LWH	53х36 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Тип контактов	штырь
Гайка патрубка	для экранированого кабеля
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	2,5 mΩ
Номинальное напряжение	не более 2100 V
Рабочий ток	10A(Ампер)
Синусоидальная вибрация:	-
- диапазон частот	1-5000 Hz
- амплитуда ускорения	300 m/c²
Акустические шумы:	-
- уровень звукового давления	170 dB
- линейное ускорение	2000 m/c²
Сопротивление изоляции	5000 MΩ
Ускорение при механическом ударе одиноч. действия	5000 m/c²
Ускорение при механическом ударе многокр. действия	350 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1000 час
Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +25°С
Атмосферное давление	1,3х10⁻⁴ Pa
Макс. срок хранения	15 лет
Ресурс	500 циклов
Климатическое исполнениеi	УХЛ
Статус изделия	Выпускает ОАО "НУР", Киргизия
