Скидка на Ферритовые изделия
-20%

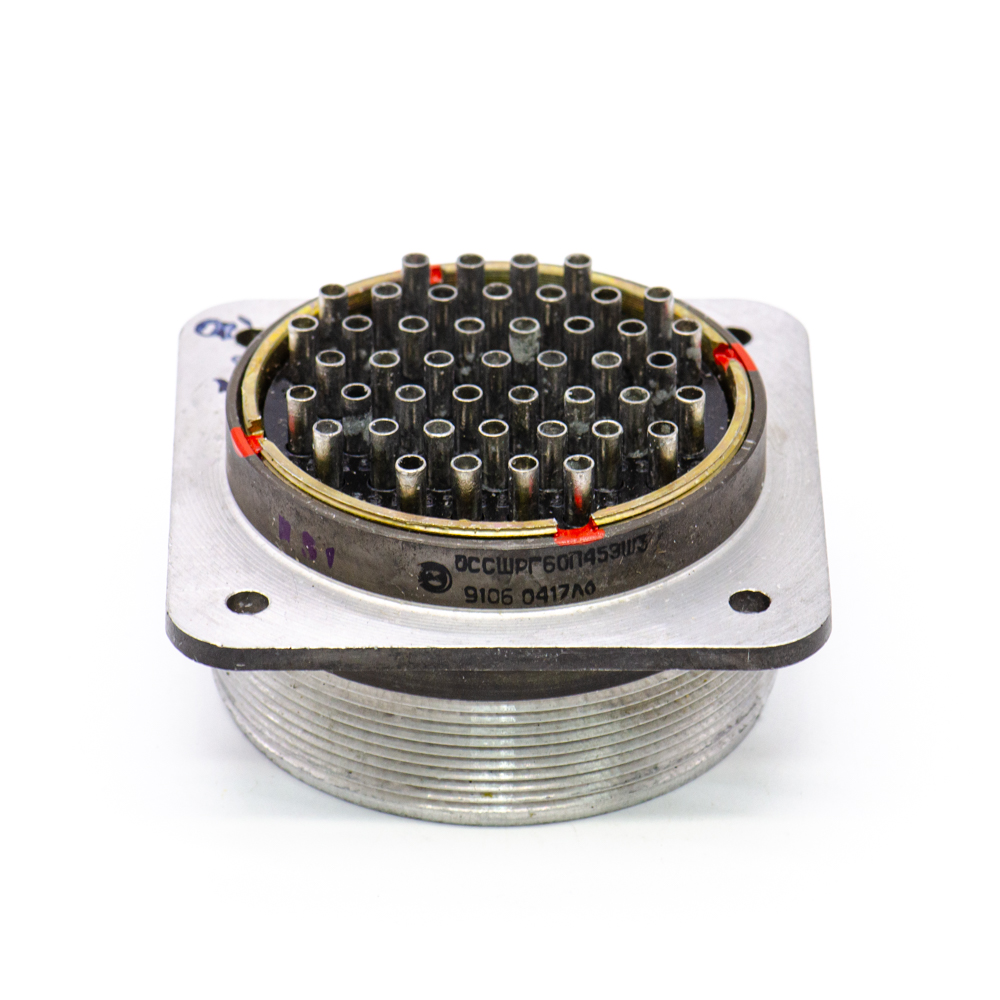

ОССШРГ60П45ЭШ3 Вилка блочная. (арт. KP-4510 )

СССР
Артикул (ID): KP-4510
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "9"- ОС
  • ТУ АСЛР.434410.017ТУ
Подробная документация
ID: 420504
На складе 7 шт
  • Цена от
    Включая НДС
     1900 ₽
  • 1 шт. 1900 ₽
Количество
Быстрый заказ

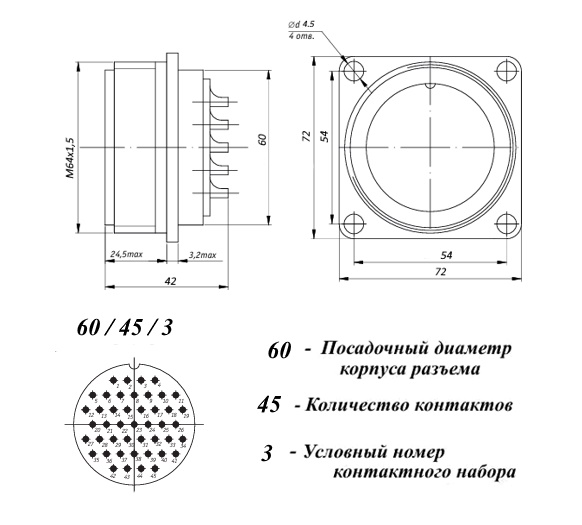

Расшифровка условного обозначения:
СШРГ - тип соединителя;
60 - условный размер корпуса;
П - конструктивное исполнение приборной части: П - без патрубка;
45 - количество контактов;
Э - вид гайки патрубка: в приборном соединителе без патрубка гайка для крепления кабеля отсутствует;
Ш - вид контактов: Г - розетка, Ш - вилка;
3 - обозначение сочетания контактов (условное число).
P.S: Вилки и розетки СШРГ изготавливаются без патрубка и экранированной гайки. Классификационный признак «Э» введен в обозначение условно.
Вся дополнительная информация находится во вложении на товар, см. файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУ АСЛР.434410.017ТУ
Вид приемки i "9"- ОС
Масса изделия, гр 186
Дата выпуска 1984-1991
Транслитерация SSHRG60P45ESH3 BLOCK FORK
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Дата изготовленияi 1976-1991

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная без кожуха
Серия низкочастотных соединителей СШРГ
Условный размер корпуса 60
Количество выводов или контактов 45
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка СШРГ60П45ЭШ3
Цвет изделия серый
Габаритные размеры L*W*H 72х72х42 mm
Материал вставки (изолятора) карболит
Тип контактов штырь
Гайка патрубка нет
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1,3 mΩ
Номинальное напряжение 850 V
Рабочий ток 500 A
- диапазон частот 5-5000 Hz
- амплитуда ускорения 300 m/c²
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 200 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3·10-4 (10-6)
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ОССШРГ60П45ЭШ3 Вилка блочная.   (datasheet)
ОССШРГ60П45ЭШ3 Вилка блочная.
