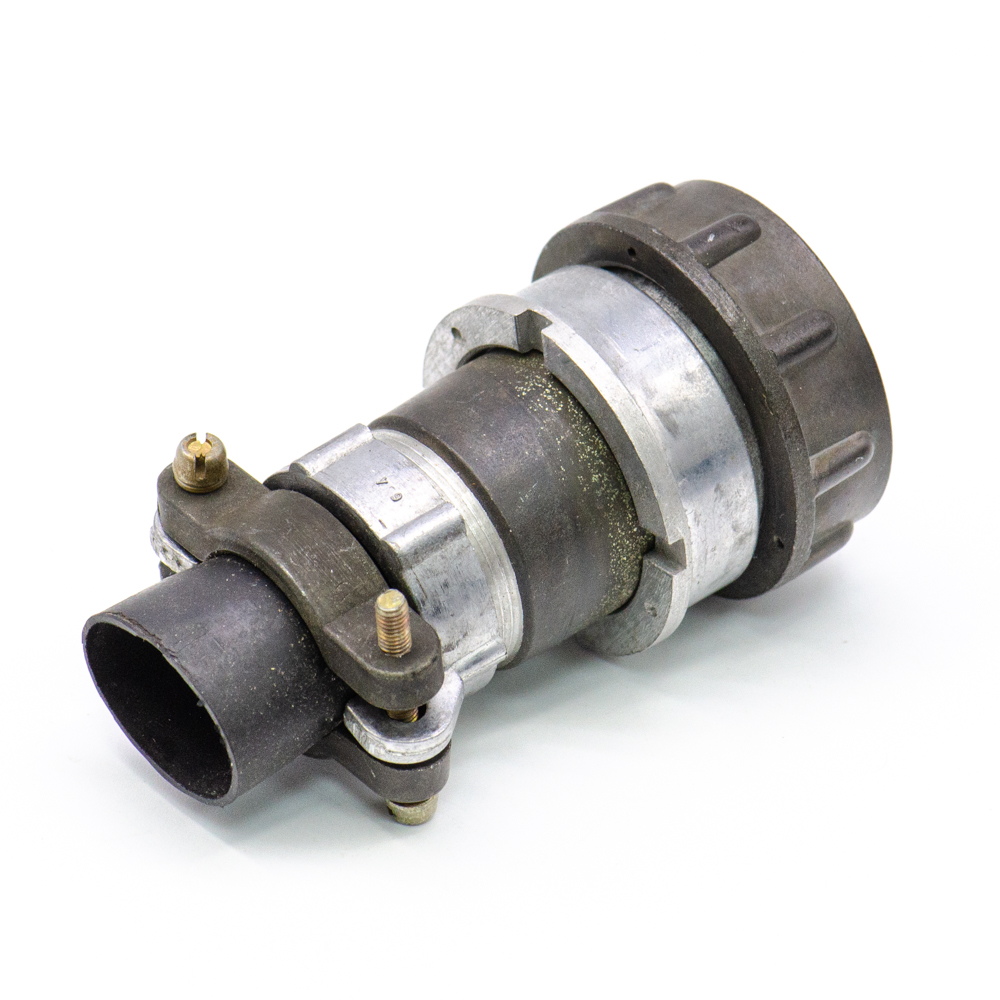

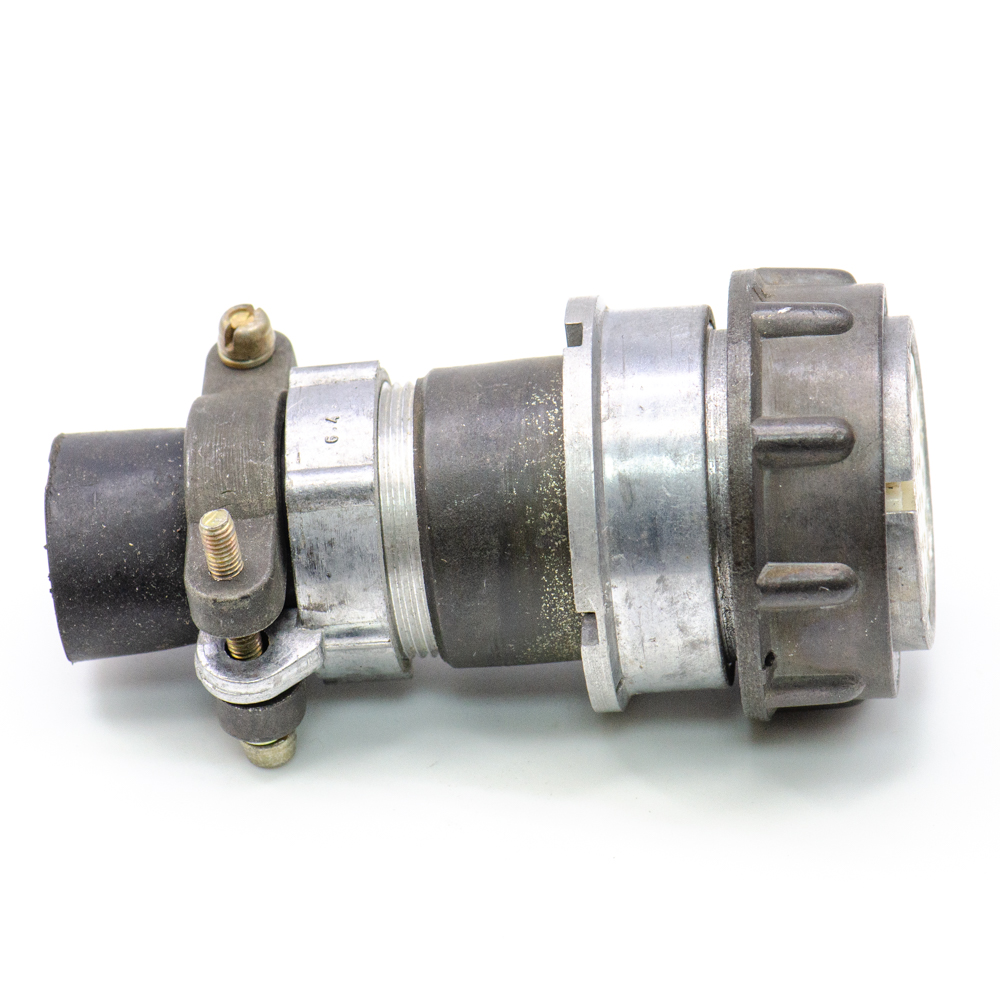

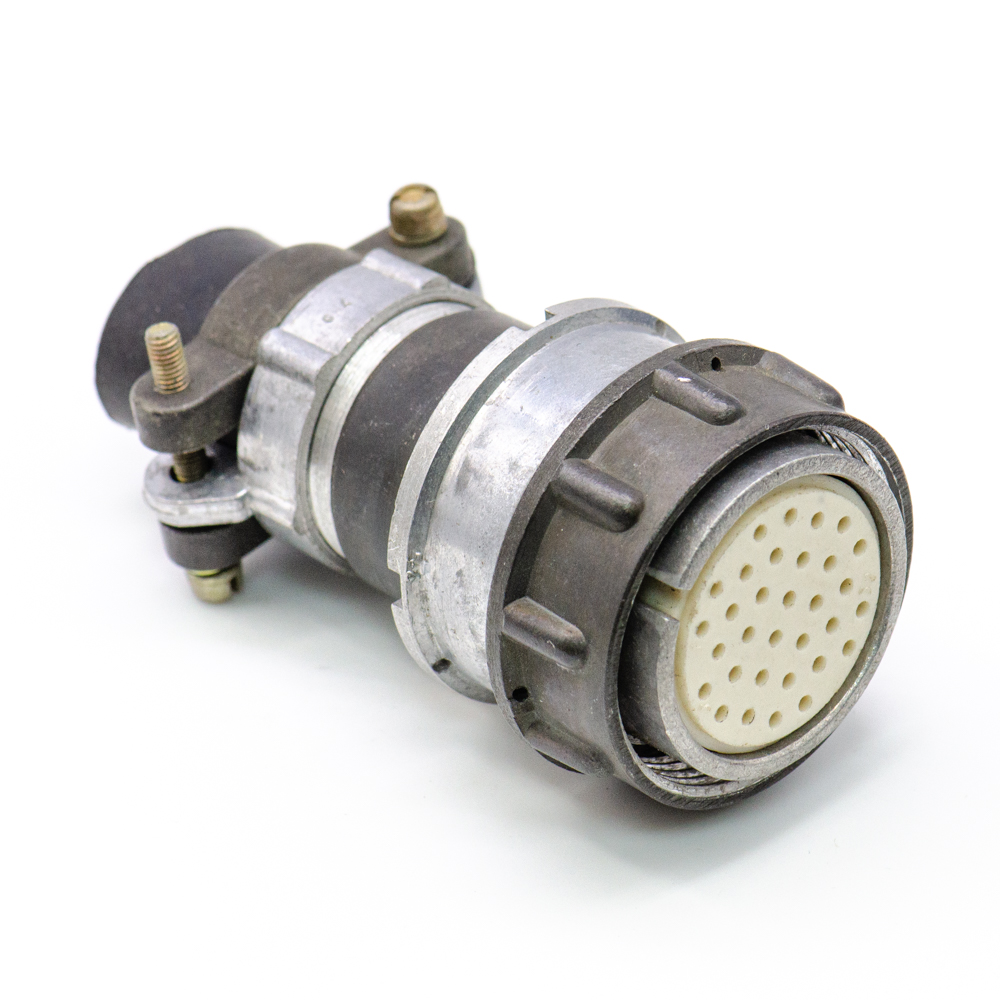

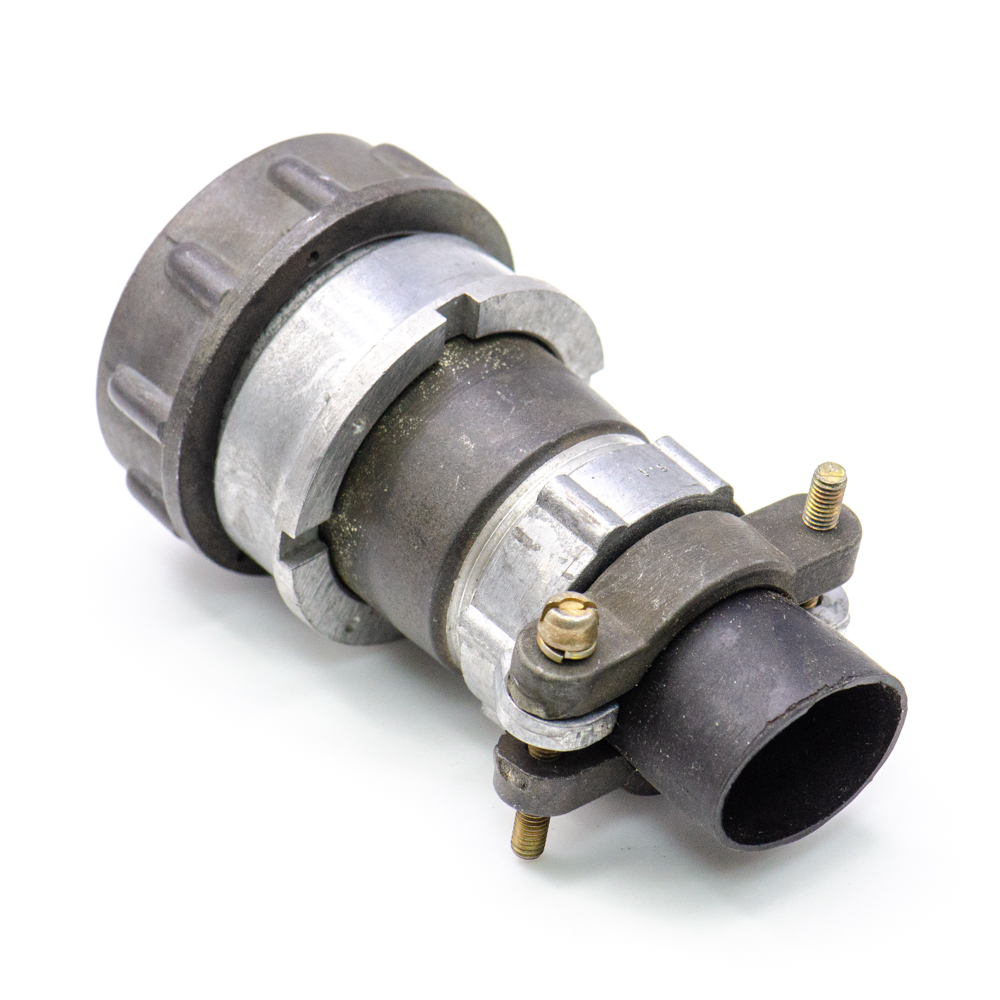

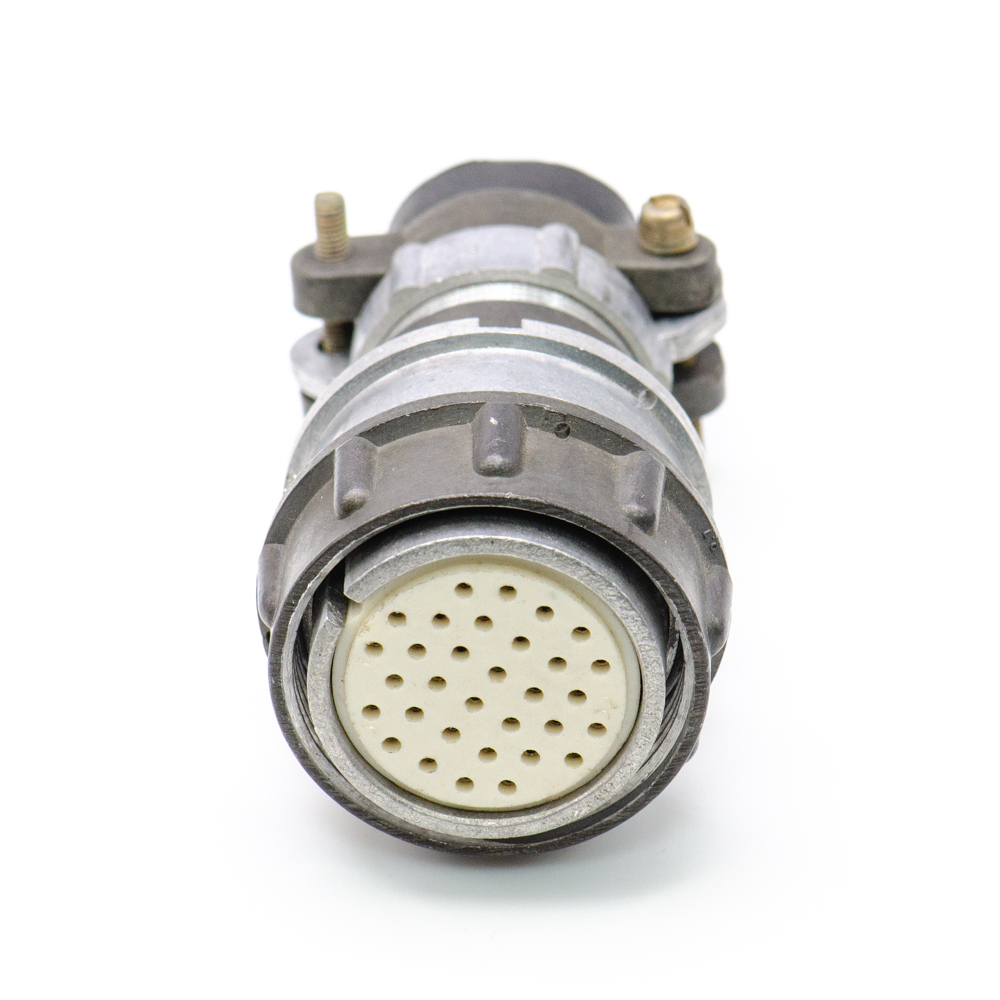

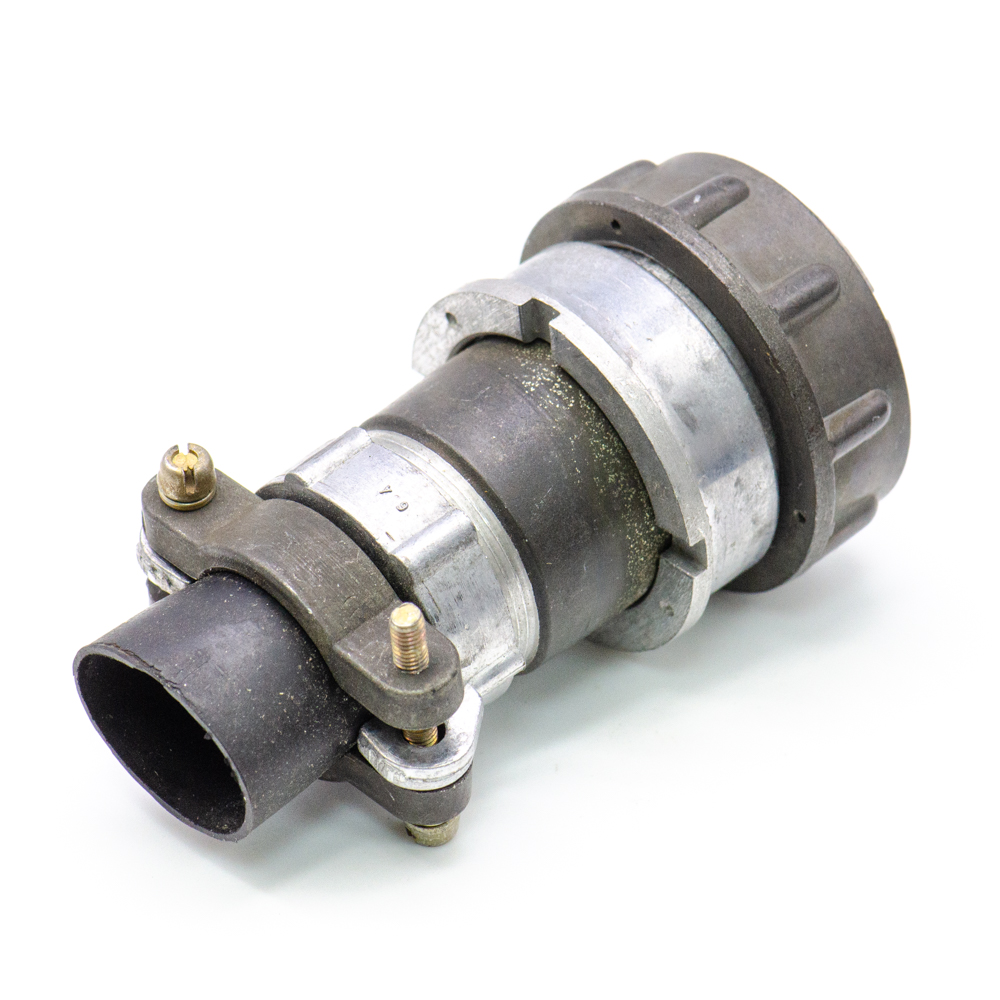

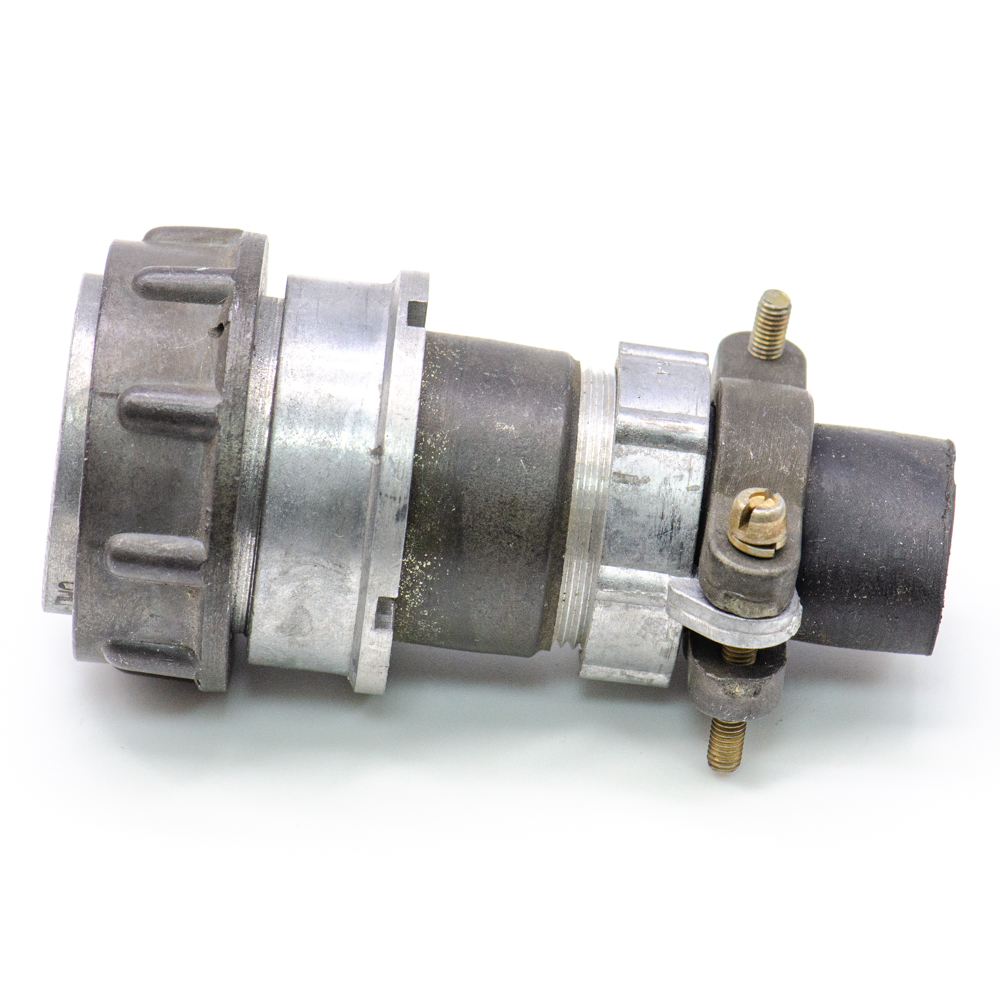

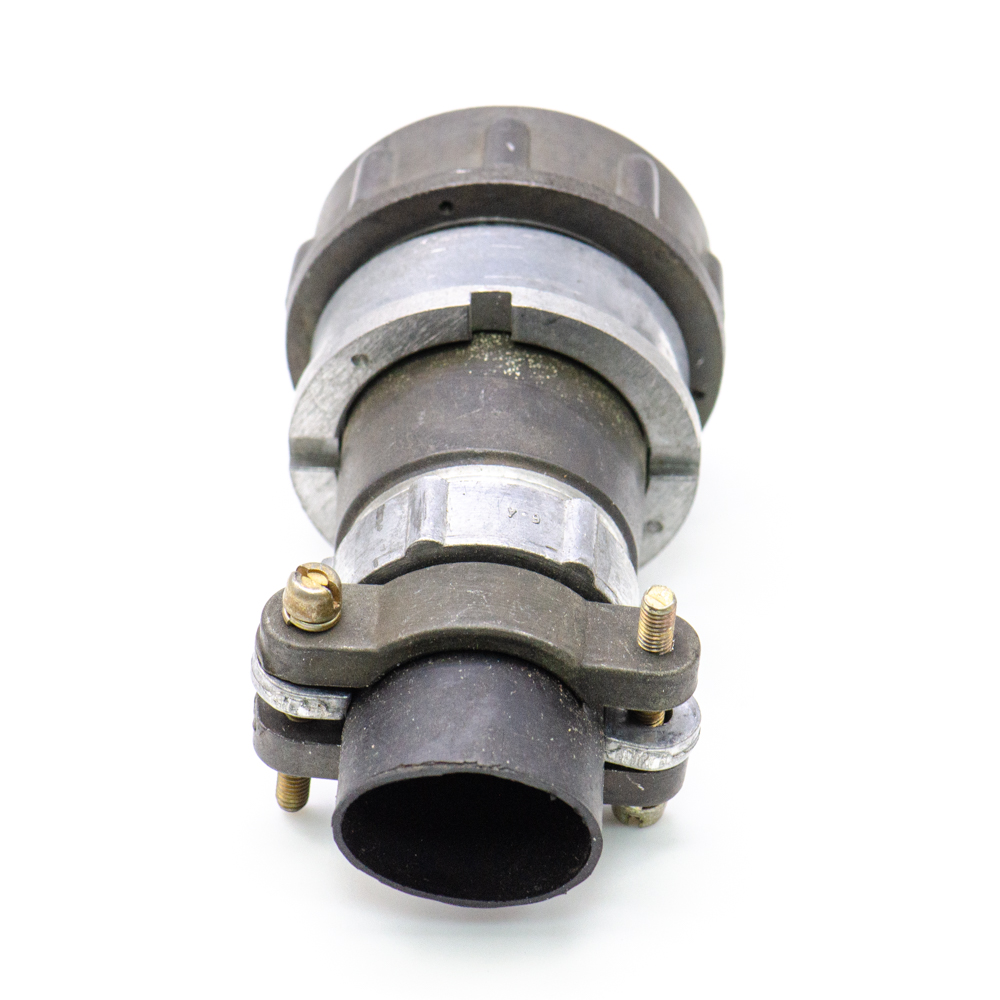

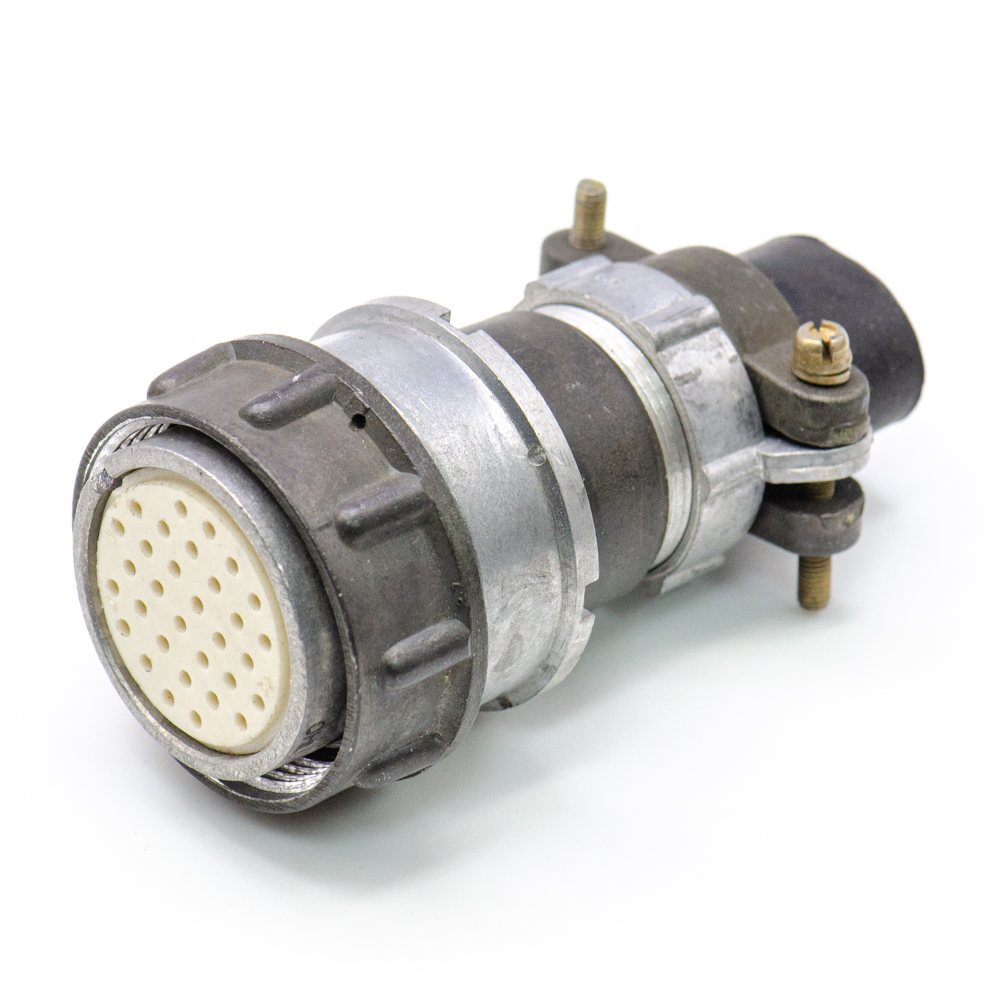

ОНЦ-РГ-09-32/30-Р12 Розетка кабельная, пластмасса(арт. TN-7674)

СССР
Артикул (ID): TN-7674
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования бРО.364.082ТУ
Подробная документация
ID: 233298
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

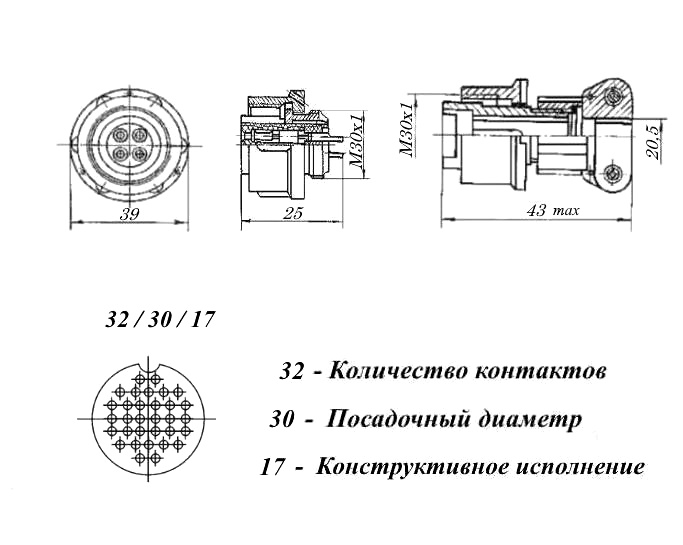

Вилка ОНЦ-РГ-09-32/30-Р12 соединитель электрический низкочастотный цилиндрический. Предназначена для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Сочленение разъемов - резьбовое, поляризация корпусов одношпоночная. Расшифровка: ОНЦ-РГ-09 - тип соединителя; 32 - количество контактов; 30 - условный размер корпуса; Р - розетка; 12 - кабельная часть неэкранированная с прямым кожухом (патрубком). Покрытие контатов - никель. Ответной частью ОНЦ-РГ-09-32/30-Р12 являются 2РМТ30БПЭ(Н)32Г1В1В, 2РМТ30БУЭ(Н)32Г1В1В. Доп. информация в pdf-файле.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ОНЦ-РГ-09-32/30-Р12 Розетка кабельная, пластмасса
Торговая марка Аркалыкский завод «Арна», г. Аркалык
Страна происхождения СССР
ТУ бРО.364.082ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 53,72
Дата изготовленияi 1976-1991
Транслитерация ONTS-RG-09-32/30-R12
Вид упаковки самоупаковка
Состояние упаковки самоупаковка
Нормы и требования бРО.364.082ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей ОНЦ-РГ-09
Условный размер корпуса 30
Типоразмер корпуса отечественный 30
Количество выводов или контактов 32
Условный номер контактного набора все контакты Ø 1 mm
Покрытие выводов или контактов Ni (никель)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Поляризация корпуса одношпоночная
Метод монтажа объемный
Фактическая маркировка ОНЦ-РГ-09-32/30-Р12
Цвет изделия серый
Габаритные размеры L*W*H 60х39х39 mm
Материал вставки (изолятора) пластмасса
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет

Техническая информация

Сопротивление контактов не более 50
Номинальное напряжение 500
Рабочий ток 5
- диапазон частот 1
- амплитуда ускорения 100
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 1 500
Ускорение при механическом ударе многокр. действия 400

Условия экплуатации

Минимальная наработка при температуре max +100°С 10 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 6
Ресурс 500 циклов
Климатическое исполнениеi УХЛ
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-РГ-09-32/30-Р12 Розетка кабельная, пластмасса
