РОССИЯ
Артикул (ID): TP-7599
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2011
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бР0.364.030ТУ
Подробная документация
ID: 404690
На складе 2 шт
  • Цена от
    Включая НДС
     6900 ₽
  • 1 шт. 6900 ₽
Количество
Быстрый заказ

Соединители ОНЦ-БС-1-19/18-В1-2В цилиндрические байонетные субминиатюрные низкочастотные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.
Используются для соединения и разъединения электрических цепей в электронной аппаратуре специального и общего назначения.
Соединители ОНЦ-БС-1 состоят из герметичной приборной вилки и негерметичной кабельной розетки.

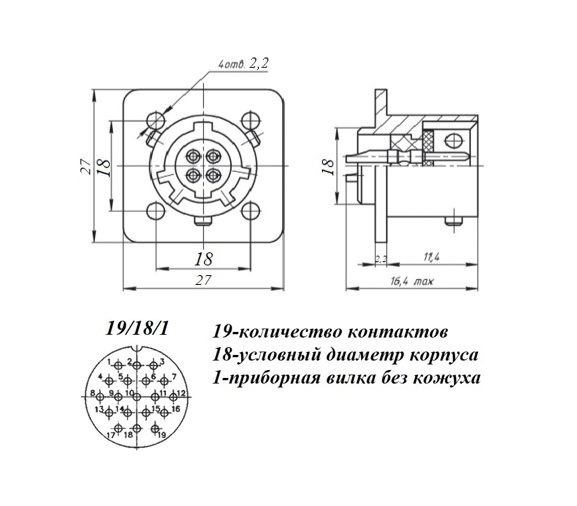

Приборные вилки изготавливаются без кожуха, кабельные розетки с прямым пластмассовым кожухом. Расшифровка ОНЦ-БС-1-19/18-В1-2В:
ОНЦ-БС - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
19 - количество контактов;
18 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
2 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна происхождения РОССИЯ
Дата выпуска 2011
ТУ бР0.364.030ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 6,35
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования бР0.364.030ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-БС
Условный размер корпуса 18
Количество выводов или контактов 19
Покрытие выводов или контактов Ag (серебро)
Условный номер контактного набора 18
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Поляризация корпуса многошпоночная
Фактическая маркировка ОНЦ-БС-1-19/18-В1-2-В
Цвет изделия светло-зеленый
Габаритные размеры L*W*H 26,4х15,4 mm
Наличие паспорта - этикетки нет
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление изоляции 1 000
Номинальное напряжение 250
- диапазон частот 1....5000
- амплитуда ускорения 200
Сопротивление контактов не более 5
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 471

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1,3·10-4
Макс. срок хранения 15 лет
Ресурс 15 000
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
ОНЦ-БС-1-19/18-В1-2В Вилка блочная.
