ОНЦ-БС-1-10/14-В1-2В Вилка блочная (арт. TP-5468)

Соединители ОНЦ-БС-1-10/14-В1-2В субминиатюрные цилиндрические низкочастотные для внутреннего монтажа.

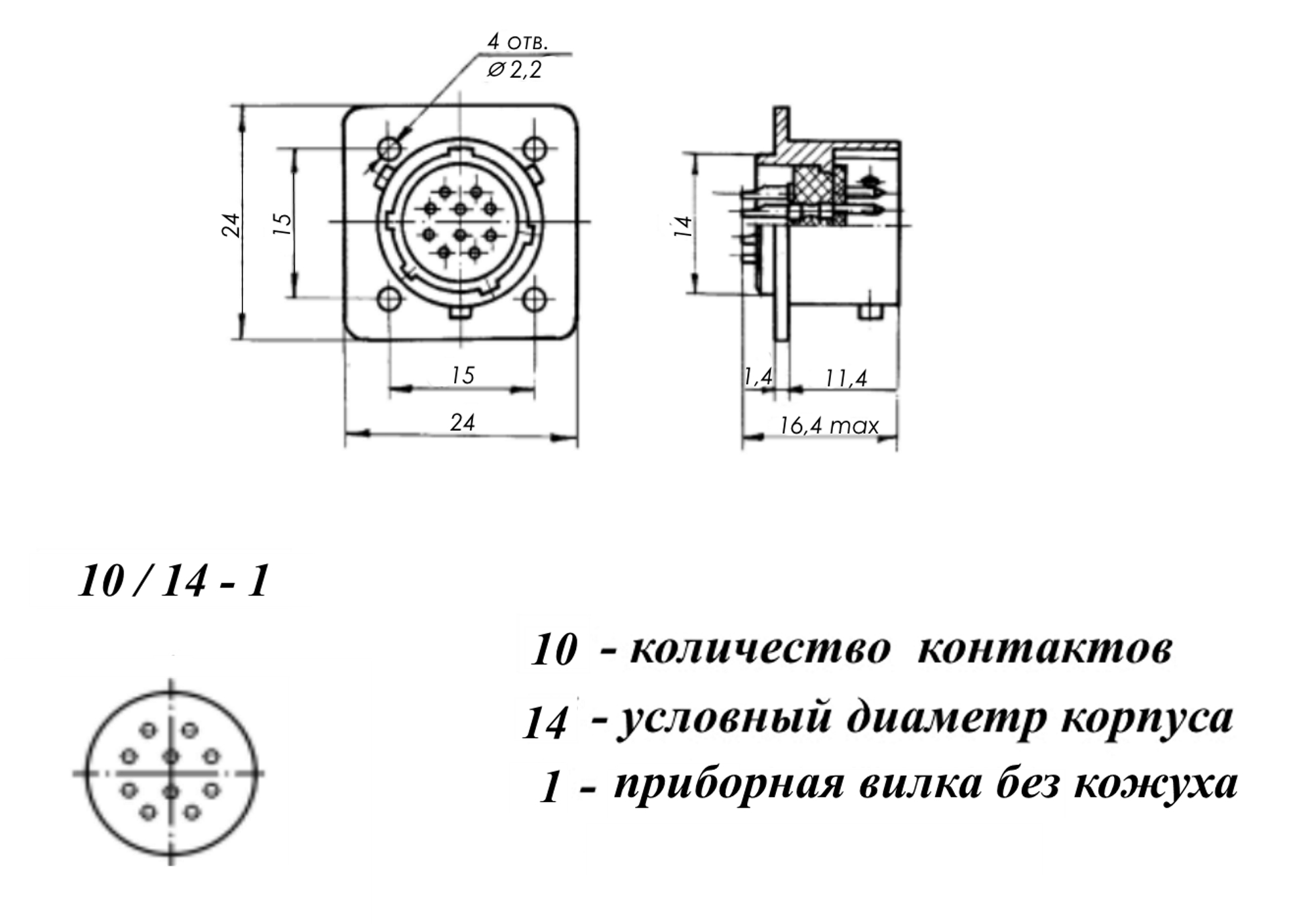

Предназначены для работы в электрических цепях постоянного, переменного (частотой до 3МГц) и импульсного токов.Расшифровка условного обозначения ОНЦ-БС-1-10/14-В1-2В:
ОНЦ-БС - тип соединителя;
1 - покрытие контактов: 1 – серебро, 2 - золото;
10 - количество контактов;
14 - условный диаметр корпуса;
В - часть соединителя: В – вилка, Р - розетка;
1 - конструктивное исполнение: 1 – вилка приборная без кожуха, 12 – розетка кабельная с прямым кожухом;
2 - многопозиционная поляризация;
В - всеклиматическое исполнение.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name Russia
Страна происхождения
Дата выпуска 2015-2016
ТУ бР0.364.030ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 7,79
Транслитерация ONC-BS-1-10/14- B1-2B Block plug
Вид упаковки полиэтилен
Кратность отгрузки 1
Нормы и требования бР0.364.030ТУ
Дата изготовленияi 1992-2017

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей ОНЦ-БС
Условный размер корпуса 14
Количество выводов или контактов 10
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения байонетный
Метод монтажа объемный
Фактическая маркировка ОНЦ-БС-1-10/14-В1-2В
Цвет изделия желто-зеленый
Наличие паспорта - этикетки нет
Тип контактов штырь
Гайка патрубка нет
Герметичность да

Технические характеристики

Сопротивление изоляции 1 000 MΩ
Номинальное напряжение 250 V
Сопротивление контактов не более 5 MΩ

Условия эксплуатации

Минимальная наработка при температуре max +100°С 15 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98%
Макс. срок хранения 15 лет
Ресурс 250 сочленений-расчленений
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада Уточнить у менеджера
