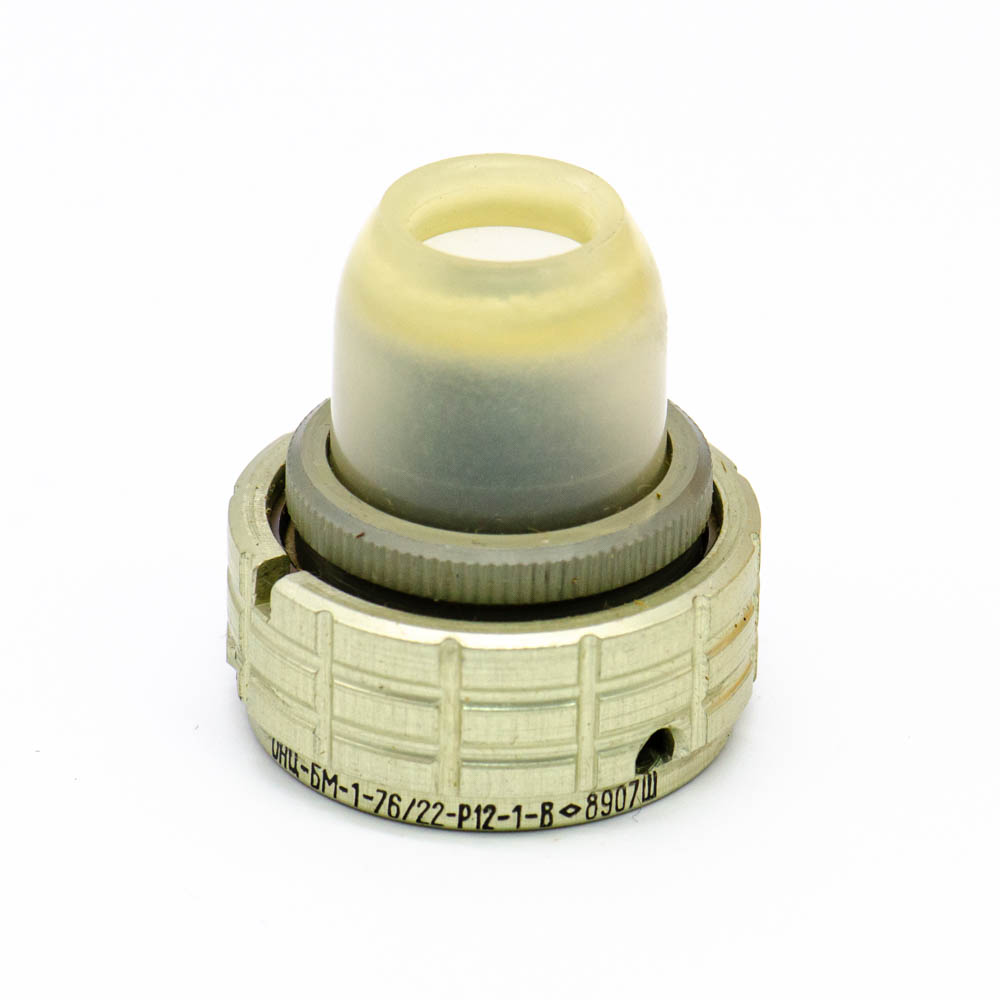

| Наименование | ОНЦ-БМ-1-76/22-Р12-1-В Розетка кабельная, бР0.364.031ТУ |
| Торговая марка |
No name USSR
|
| Страна изготовления | СССР |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 25 |
| Дата изготовленияi | 1976-1991 |
| Транслитерация | ONTs-BM-1-76/22-R12-1-V Cable socket, bR0.364.031TU |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | бР0.364.030ТУ |
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | розетка кабельная |
| Серия разъемов | ОНЦ-БМ |
| Условный размер корпуса | 22 |
| Количество контактов | 76 контактов |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | К - кабельный |
| Вид патрубка | П - прямой патрубок |
| Тип контактов | гнездо |
| Форма контактов | круглые |
| Диаметр контактов | 76 - Ø 0,6 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | многошпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | нет |
| Метод сочленения | байонетный |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |
| Габаритные размеры L*W*H | 31х34 mm |
| Диаметр корпуса | 31 mm |
| Высота корпуса | 34 mm |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | светло-серый |
| Наличие ориентации | расположение контактов, паз |
| Транслитерация | ONTs-BM-1-76/22-R12-1-V Cable socket, bR0.364.031TU |
| Фактическая маркировка | ОНЦ-БМ-1-76/22-Р12-1-В |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | блочные вилки ОНЦ-БМ-1 |
| Другие наименования | розетка кабельная, разъем, соединитель субминиатюрный, соединитель электрический... |
| Аналогичные серии | ONC-BM…, ОНЦ-БМ(аналог)… |
| Рабочее напряжение, max | 150 V |
| Рабочий ток на контакт, max | 0,8 A - для контактов Ø 0,6 mm |
| Рабочий ток на разъем, max | 61 A |
| Сопротивление контактов не более | 10 mΩ - для контактов Ø 0,6 mm; |
| Сопротивление изоляции | 5000 MΩ |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 20 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Механический удар многократное действие: пиковое ударное ускорение | 150 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1000 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
| Интервал рабочих температур | от -60 до +85°C |
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Относительная влажность | 98% при температуре +35°С |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 15 лет |
| Ресурс | 250 сочленений-расчленений |
| Минимальная наработка | 15 000 час. |
