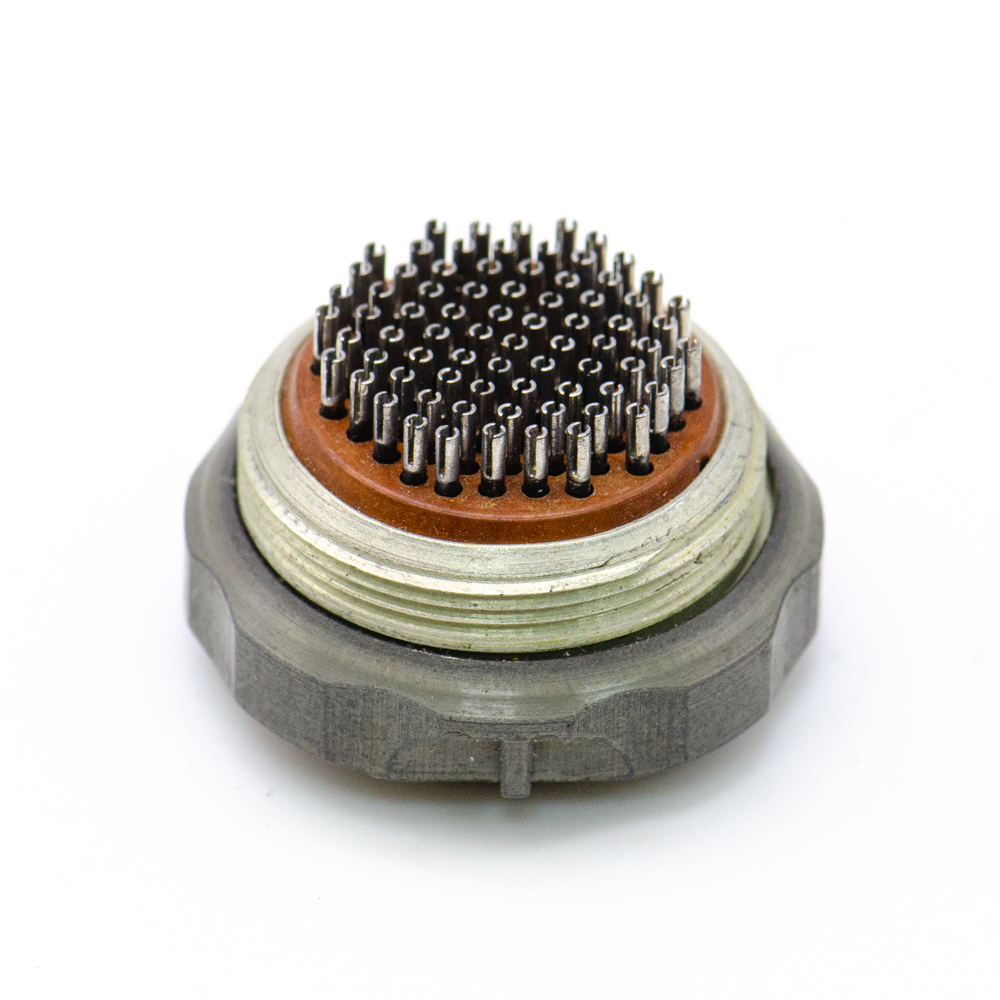

МР1-76-5-В Розетка кабельная без кожуха,"5" (арт. KP-2569)

МР1-76-5-В розетка кабельная резьбового сочленения с серебряными контактами без кожуха. Соединители МР1-76-5-В миниатюрные низкочастотные цилиндрические герметичные для внутреннего монтажа. Предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов. Используются для соединения и разъединения электрических цепей (проводов, кабелей, узлов и блоков) в различных видах электро- и радиоаппаратуры. Соединители состоят из герметичной МР1 или негерметичной МР1Н вилки под объемный или печатный монтаж и негерметичной кабельной розетки. Вилки и розетки изготавливаются без кожуха или с кожухом (металлическим или пластмассовым), с токопроводным и нетокопроводным покрытием.
Сочленение вилок с розетками резьбовое или врубное. Вся дополнительная информация находится во влажении на товар, см.pdf- файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Элекон-Казань
Страна происхождения
ТУ ГЕ0.364.184ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9
Дата выпуска 1984-1989
Транслитерация MR1-76-5-V
Вид упаковки картонная коробка
Состояние упаковки заводская
Наличие паспорта - этикетки нет
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.184ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия низкочастотных соединителей МР1
Условный размер корпуса 22
Количество выводов или контактов 76
Диаметр контактов 0,75 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка металлический кожух
Метод сочленения врубной
Метод монтажа объемный
Фактическая маркировка МР1-76-5-В
Цвет изделия зеленый
Габаритные размеры L*W*H 43х27 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Условный номер контактного набора все контакты Ø 0,75 mm
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Номинальное напряжение 150 V
Рабочий ток 3 A на контакт

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3·10-4 (10-6)
Макс. срок хранения 25 лет
Ресурс 5 000 часов
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
