МР1-50-5-В Розетка кабельная, ГЕ0.364.184ТУ(арт. KP-6881 )
Общая информация
| Наименование | МР1-50-5-В Розетка кабельная, ГЕ0.364.184ТУ |
| Вид приемки i | "5"- ВП, ПЗ |
| Масса изделия, гр | 11,8 |
| Дата изготовленияi | 2010-2019 |
| Транслитерация | MR1-50-5-V Cable socket, GE0.364.184TU |
| Доупаковка | промасленная бумага |
| Состояние упаковки | самоупаковка |
| Нормы и требования | ГЕ0.364.184ТУ |
Основные параметры
| Функциональная группа | соединители |
| Функциональный тип | цилиндрический низкочастотный |
| Типономинал / Типоконструкция | розетка кабельная |
| Серия разъемов | МР1 |
| Условный размер корпуса | 18 |
| Количество контактов | 50 контактов |
| Материал контактов | латунь |
| Покрытие контактов | Ag (серебро) |
| Вид корпуса | К - кабельный |
| Вид патрубка | нет |
| Тип контактов | гнездо |
| Форма контактов | круглые |
| Диаметр контактов | 50 - Ø 0,6 mm |
| Контакт извлекаемый | нет |
| Поляризация корпуса | одношпоночная |
| Наличие уплотнительной втулки | нет |
| Герметичность | да |
| Метод сочленения | резьбовой |
| Метод монтажа механический | объемный |
| Метод монтажа электрический | пайка |
| Материал изолятора | карболит |
| Цвет изолятора | коричневый |

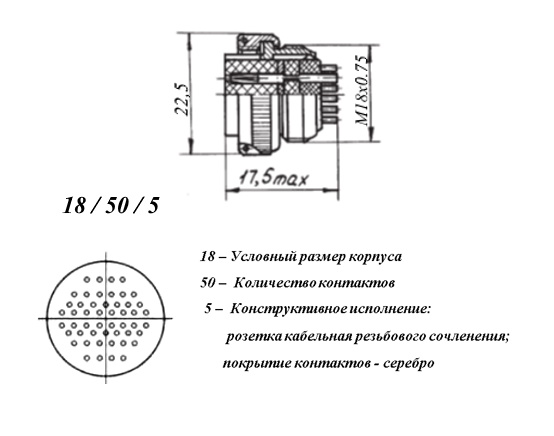

| Шаг резьбы накидной гайки | M18х0,75 mm |
| Габаритные размеры L*W*H | 22,5х17,5 мм |
| Диаметр корпуса | 22,5 mm |
| Высота корпуса | 17,5 mm |
| Материал корпуса | алюминиевый сплав |
| Покрытие корпуса | анодирование |
| Цвет корпуса | светло-серый |
| Наличие ориентации | расположение контактов, паз |
| Транслитерация | MR1-50-5-V Cable socket, GE0.364.184TU |
| Фактическая маркировка | МР1-50-5-В |
| Рабочее положение | любое |
| Наличие паспорта - этикетки | нет |
| Взаимосочленение | блочные вилки МР1 |
| Другие наименования | розетка кабельная, соединитель миниатюрный, разъем соединительный, соединитель электрический... |
| Аналогичные серии | МР1 (Аналог МР1) |
Технические характеристики
| Рабочее напряжение, max | 150 V |
| Рабочий ток на контакт, max | 3 A - для контактов Ø 0,6 mm |
| Рабочий ток на разъем, max | 25 A |
| Сопротивление контактов не более | 10 mΩ - для контактов Ø 0,6 mm; |
| Сопротивление изоляции | 1000 MΩ |
| Синусоидальная вибрация: | : |
| - диапазон частот | 1-5000 Hz |
| - амплитуда ускорения | 15 g |
| Акустические шумы: | : |
| - уровень звукового давления | 170 dB |
| Механический удар многократное действие: пиковое ударное ускорение | 35 g |
| Механический удар многократное действие: длительность действия | 1 - 3 ms |
| Механический удар однократное действие: пиковое ударное ускорение | 1500 g |
| Механический удар однократное действие: длительность действия | 0,1 - 2 ms |
Условия эксплуатации
| Климатическое исполнениеi | В - всеклиматическое исполнение |
| Атмосферное давление | от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa |
| Макс. срок хранения | 25 лет |
| Ресурс | 250 сочленений-расчленений |
| Минимальная наработка | 5000 час. |
