МР1-50-1 Вилка блочная, без кожуха, Ag, "5"

МР1-50-1 Вилка блочная, без кожуха, Ag, "5" (арт. KP-2568)

к сравнению отложить

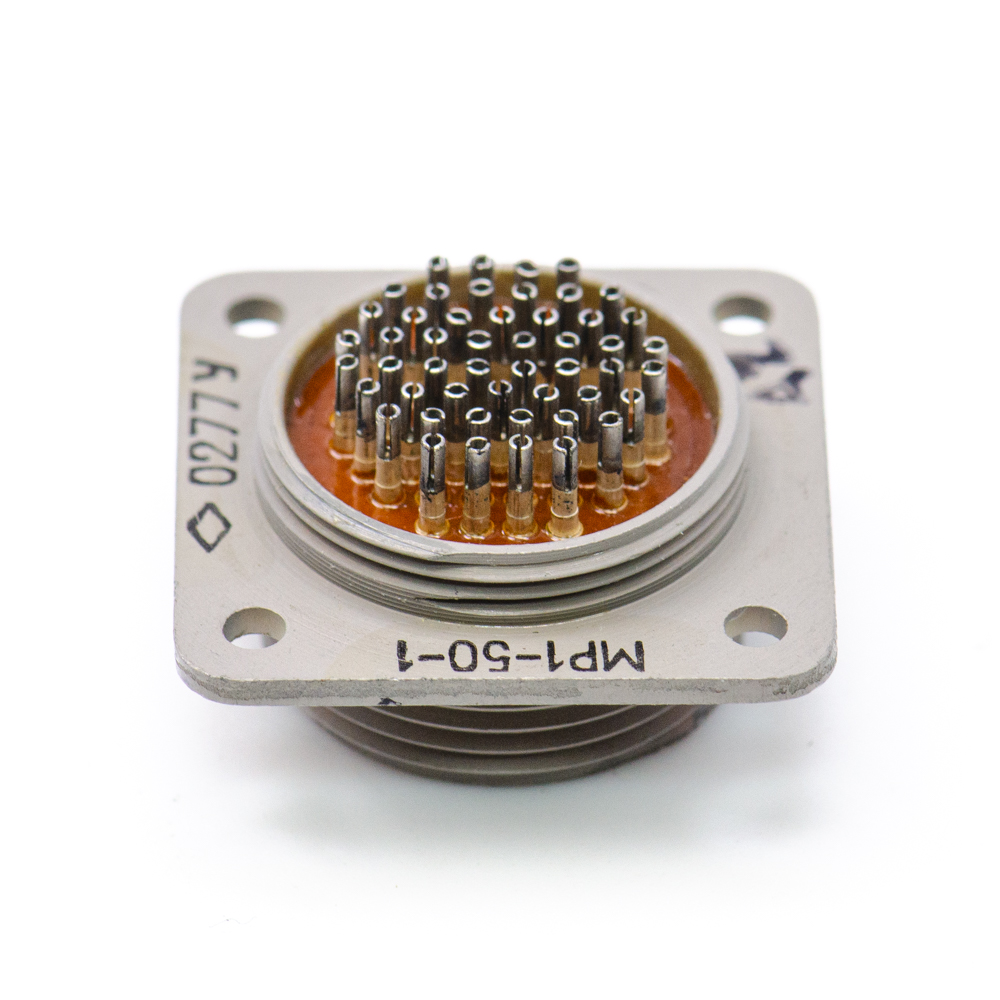

МР1-50-1 Вилка блочная, без кожуха, Ag, "5" фото

No name USSR

Артикул (ID): KP-2568

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1977
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕО.364.184 ТУ

Подробная документация

ID: 410650

На складе 2 шт

Цена от
Включая НДС
790 ₽
1 шт. 790 ₽

Количество

Быстрый заказ

Электрический низкочастотный цилиндрический соединитель МР1-50-1-В предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Обозначение: МР1 - тип соединителя; 50 - количество контактов; 1 - конструктивное исполнение - вилка приборная врубного сочленения, покрытие контактов - серебро. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	No name USSR
Страна происхождения
ТУ	ГЕО.364.184 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	9
Дата выпуска	1977
Транслитерация	MR1-50-1 plug
Вид упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Дата изготовленияi	1976-1991
Нормы и требования	ГЕО.364.184 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка блочная
Серия низкочастотных соединителей	МР1
Условный размер корпуса	18
Типоразмер корпуса отечественный	18
Количество выводов или контактов	50
Диаметр контактов	0,6 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	нет
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	МР1-50-1
Цвет изделия	серый
Габаритные размеры LWH	24х24х14 mm
Материал корпуса	алюминиевый сплав
Материал вставки (изолятора)	карболит
Рабочее положение	любое
Условный номер контактного набора	18
Гайка патрубка	нет
Тип контактов	штырь
Герметичность	да

Технические характеристики

Сопротивление изоляции	1000 MΩ
Сопротивление контактов не более	10 mΩ
Номинальное напряжение	150
Рабочий ток	на контакт - 3 А

Условия эксплуатации

Интервал рабочих температур	от -60 до +85°C
Относительная влажность	98% при температуре +35°С
Атмосферное давление	1,3х10(-4) Pa
Ресурс	250 циклов
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	В настоящее время разъёмы выпускает ОАО «Элекон»
