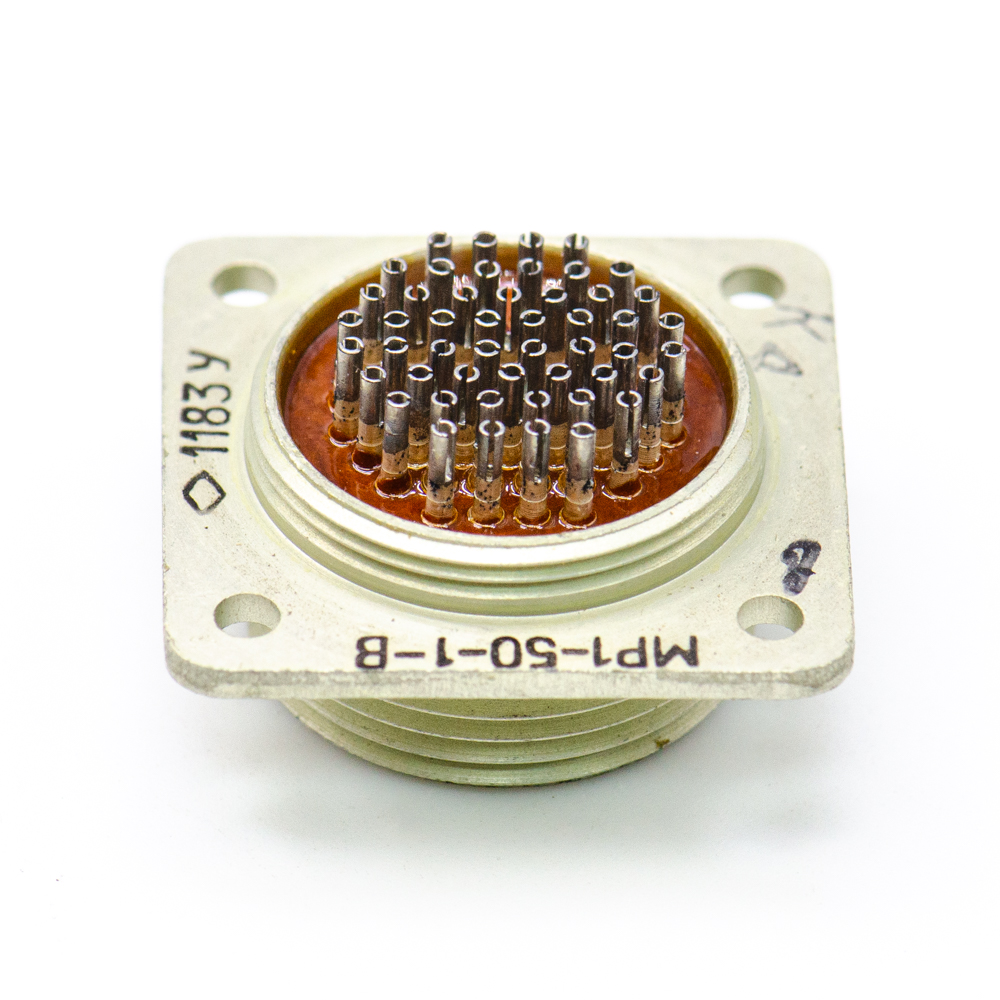

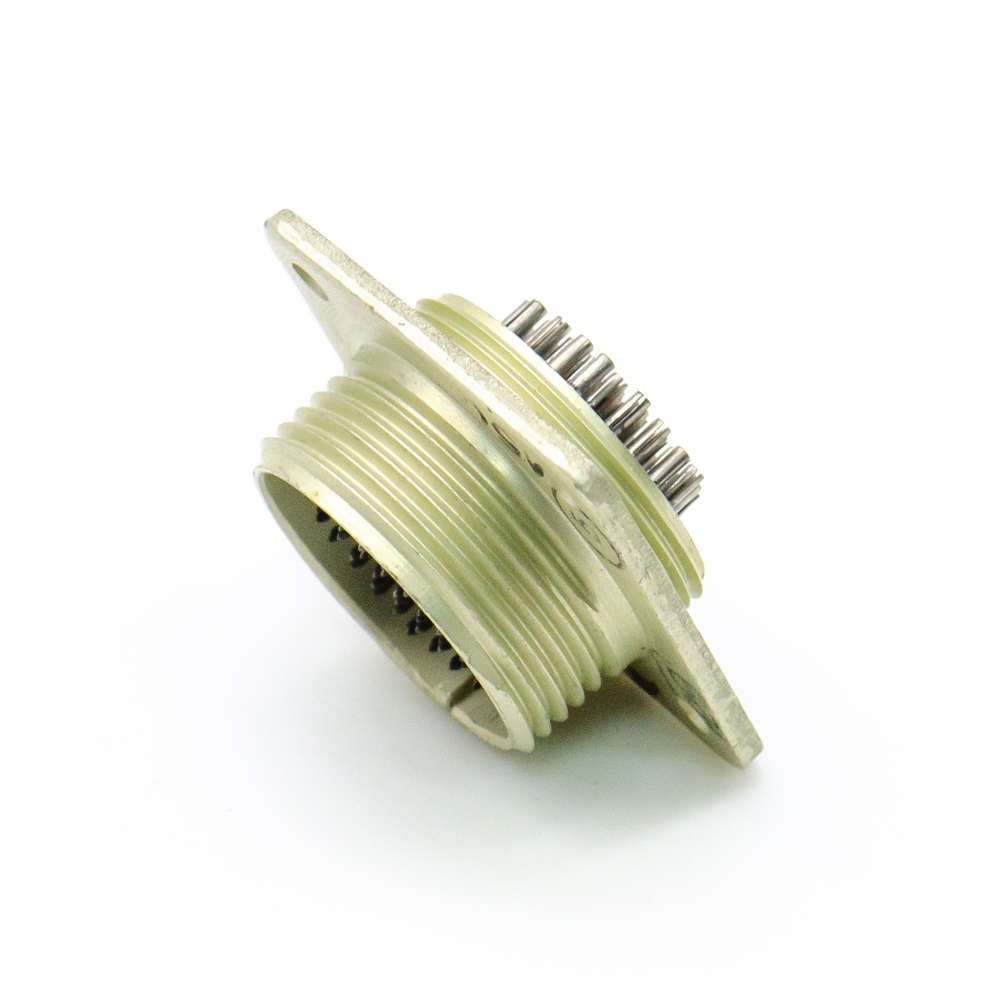

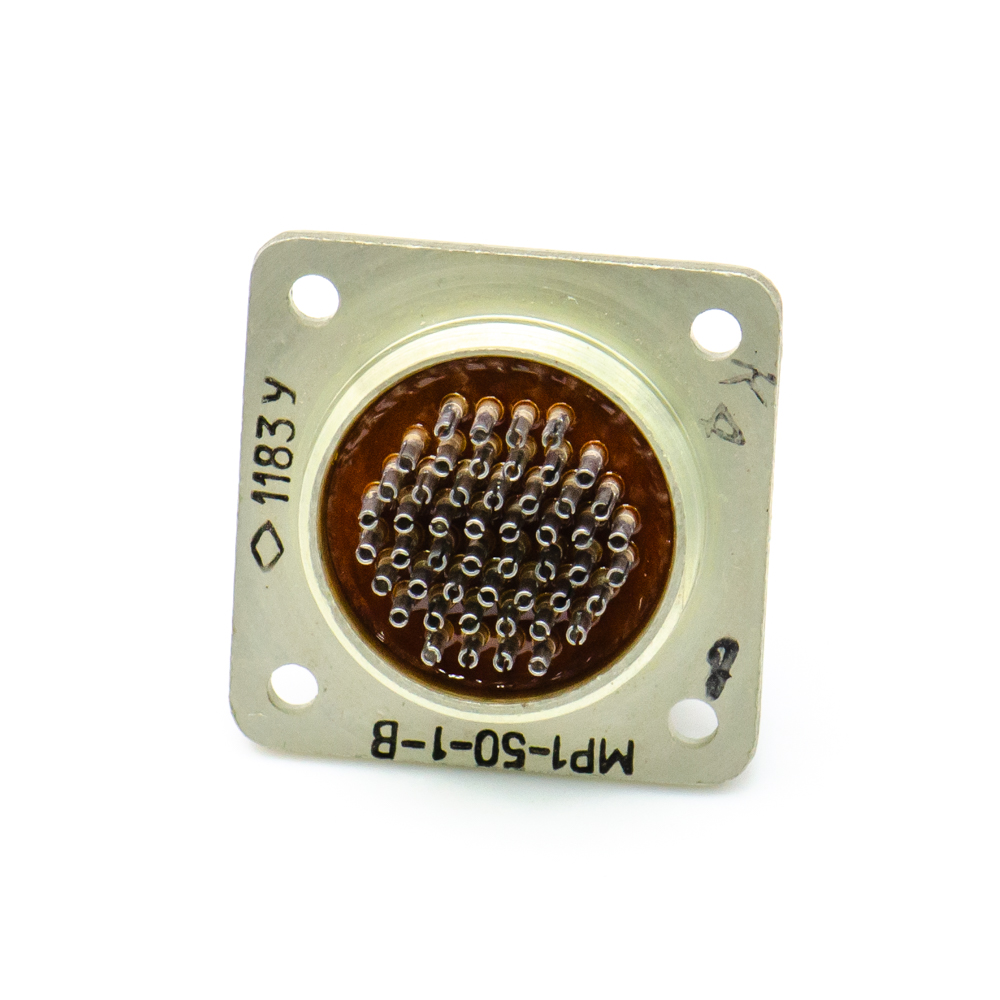

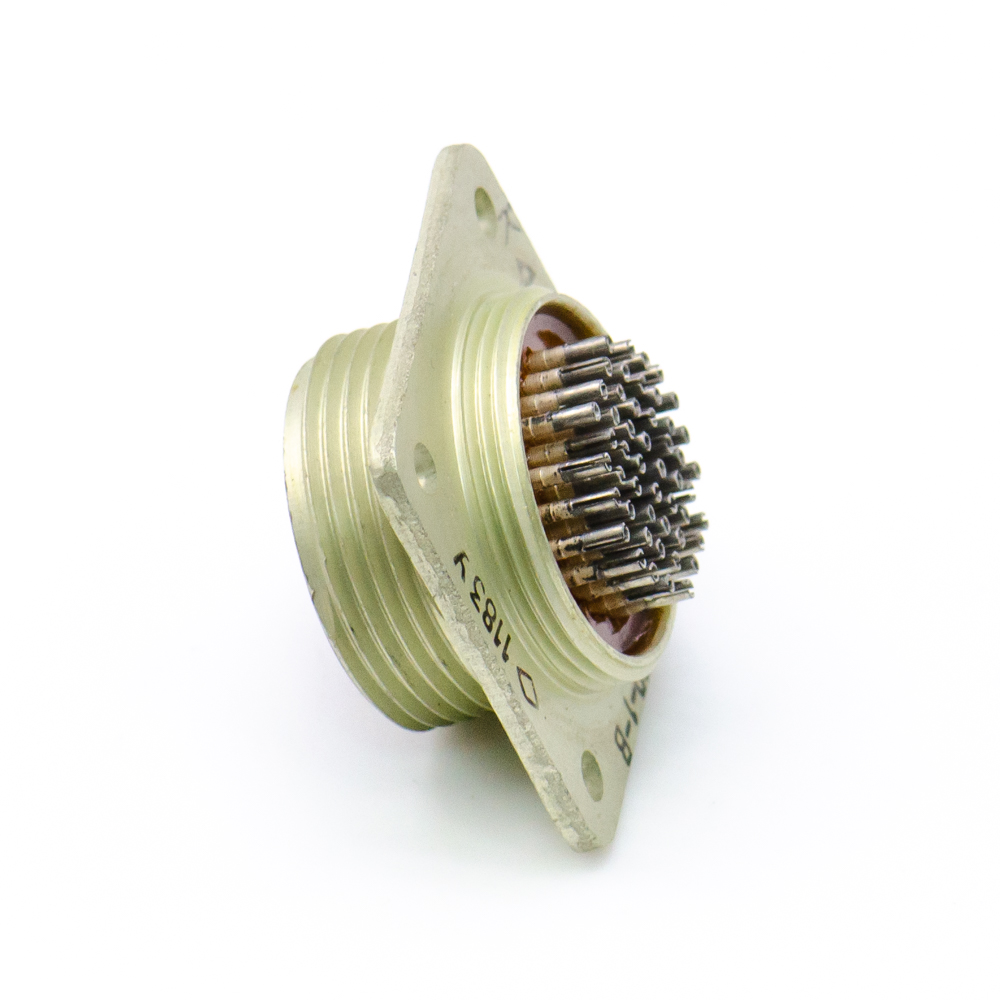

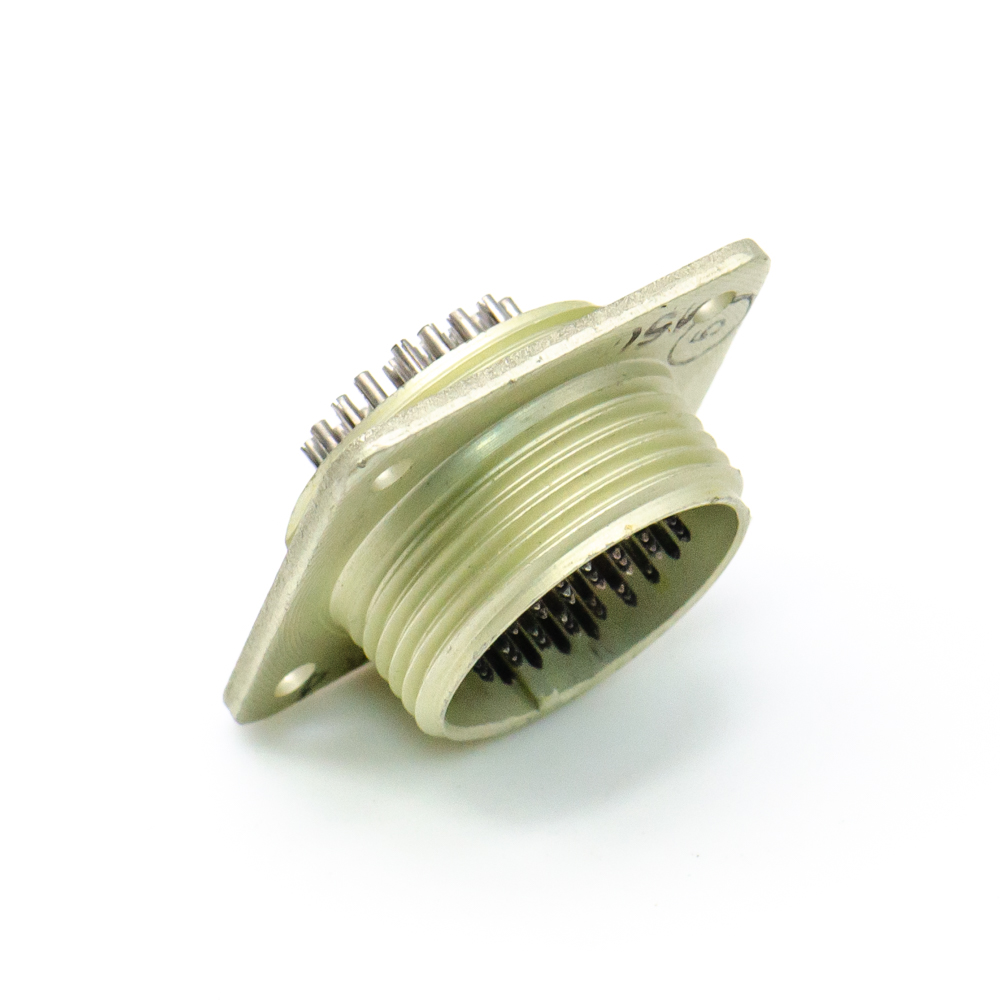

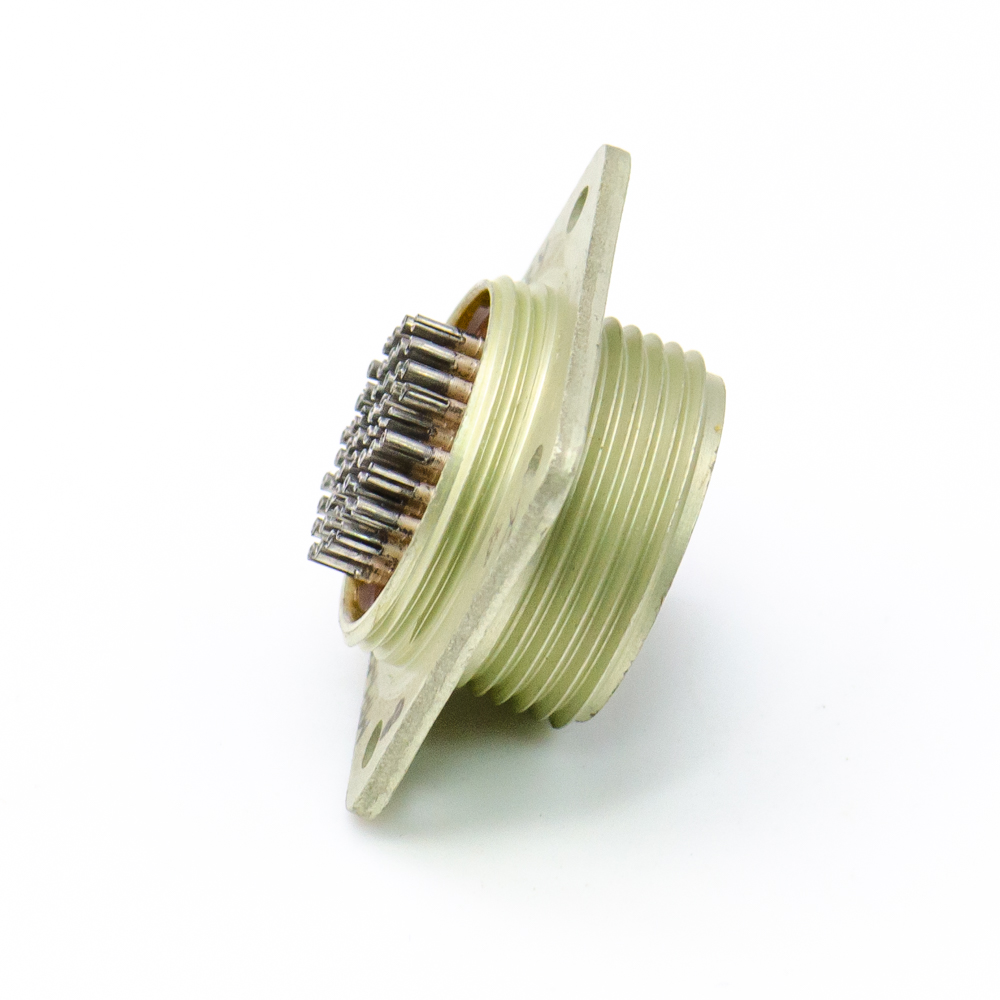

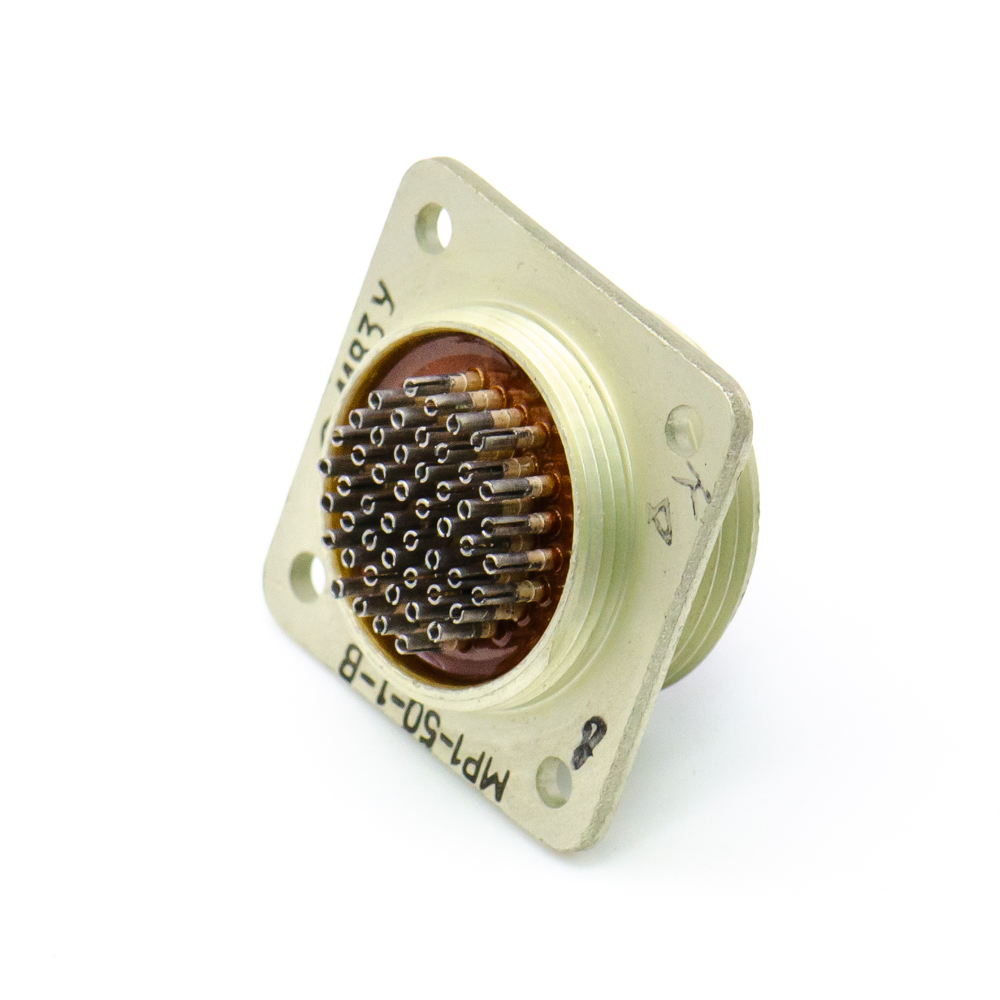

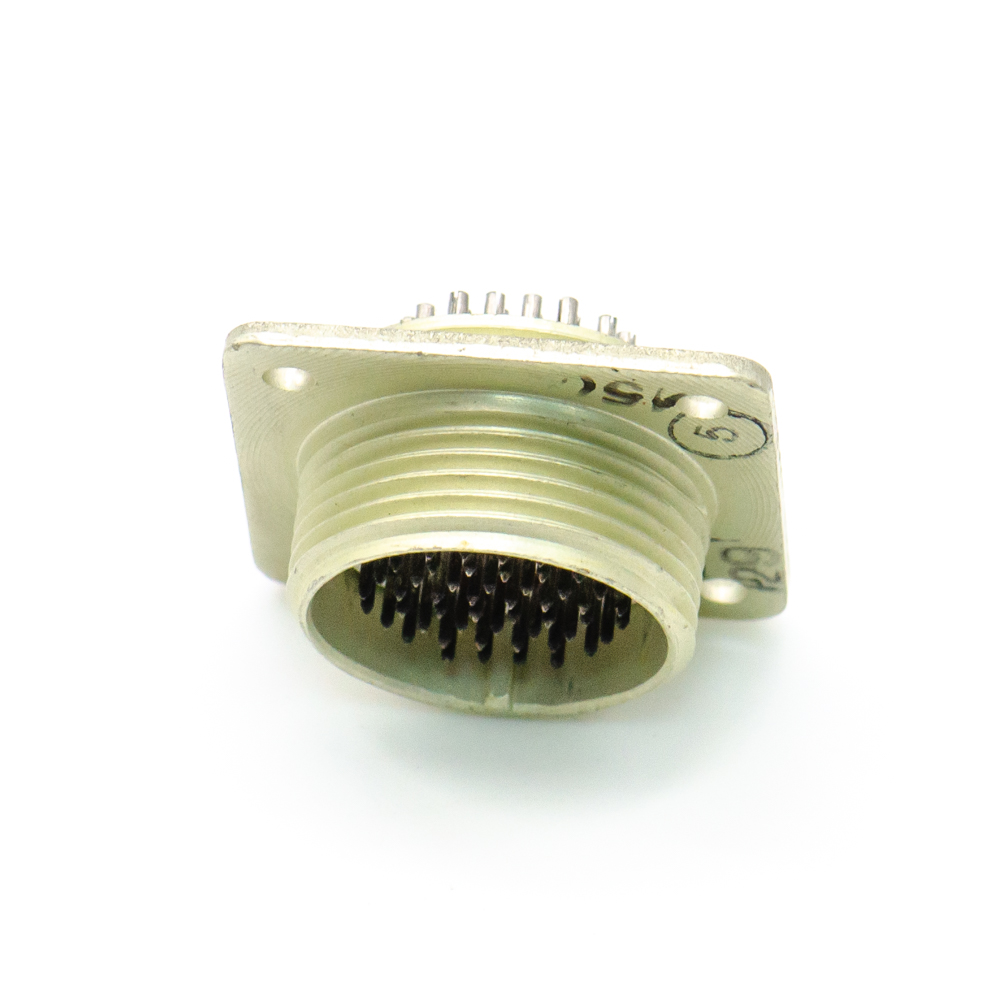

МР1-50-1-В Вилка блочная, без кожуха, Ag, "5" (арт. KP-2567)

Электрический низкочастотный цилиндрический соединитель МР1-50-1-В  предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Обозначение: МР1 - тип соединителя; 50 - количество контактов; 3 - конструктивное исполнение - вилка приборная врубного сочленения, покрытие контактов - серебро; В - всеклиматеческое исполнение. Вся дополнительная информация нкаходится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна происхождения
ТУ ГЕО.364.184 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9
Дата выпуска 1980-1983
Транслитерация MR1-50-1-V plug
Вид упаковки самоупаковка
Наличие паспорта - этикетки нет
Дата изготовленияi 1976-1991
Нормы и требования ГЕО.364.184 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей МР1
Условный размер корпуса 18
Типоразмер корпуса отечественный 18
Количество выводов или контактов 50
Диаметр контактов 0,6 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка нет
Метод сочленения врубной
Метод монтажа объёмный
Фактическая маркировка МР1-50-1-В
Цвет изделия серый

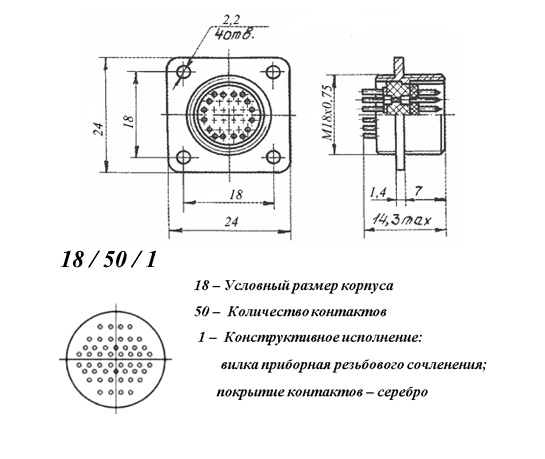

Габаритные размеры L*W*H 24х24х14 mm
Материал корпуса алюминиевый сплав
Материал вставки (изолятора) карболит
Рабочее положение любое
Условный номер контактного набора 18
Гайка патрубка нет
Тип контактов штырь
Герметичность да

Технические характеристики

Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 10 mΩ
Номинальное напряжение 150
Рабочий ток на контакт - 3 А

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10(-4) Pa
Ресурс 250 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия В настоящее время разъёмы выпускает ОАО «Элекон»
Срок отгрузки со склада 1 день (в наличии)
