2РТТ48КПН9Ш27В Вилка кабельная. (арт. KP-6141)

Разъём 2РТТ48КПН9Г27В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 48 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 9 - количество контактов; Ш - вилка (штырь); 27 - обозначение сочетания контактов - 5 контактов диаметром 2,5 мм; 4 контактов диаметром 5,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 75
Дата выпуска 2021
Транслитерация 2RTT48KPN9SH27V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 2021
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 48
Количество выводов или контактов 9
Условный номер контактного набора 27 - 5 контактов Ø 2,5 mm и 4 контакта Ø 5,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ48КПН9ГШ7В
Наличие паспорта - этикетки этикетка
Цвет изделия темно-серый

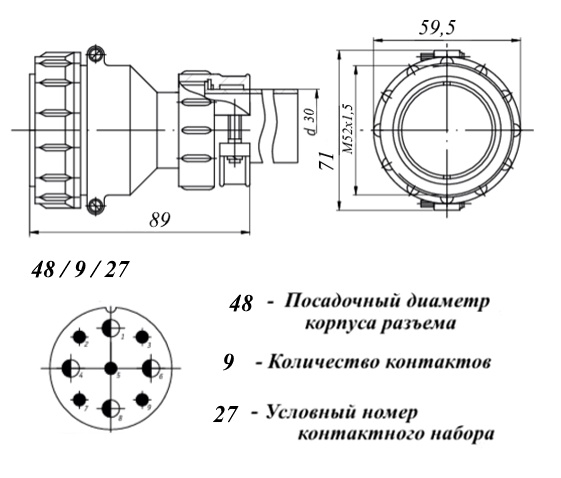

Габаритные размеры L*W*H 59,5х72 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 ; 0,3 mΩ
Рабочий ток 25 A; 100 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2000 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
