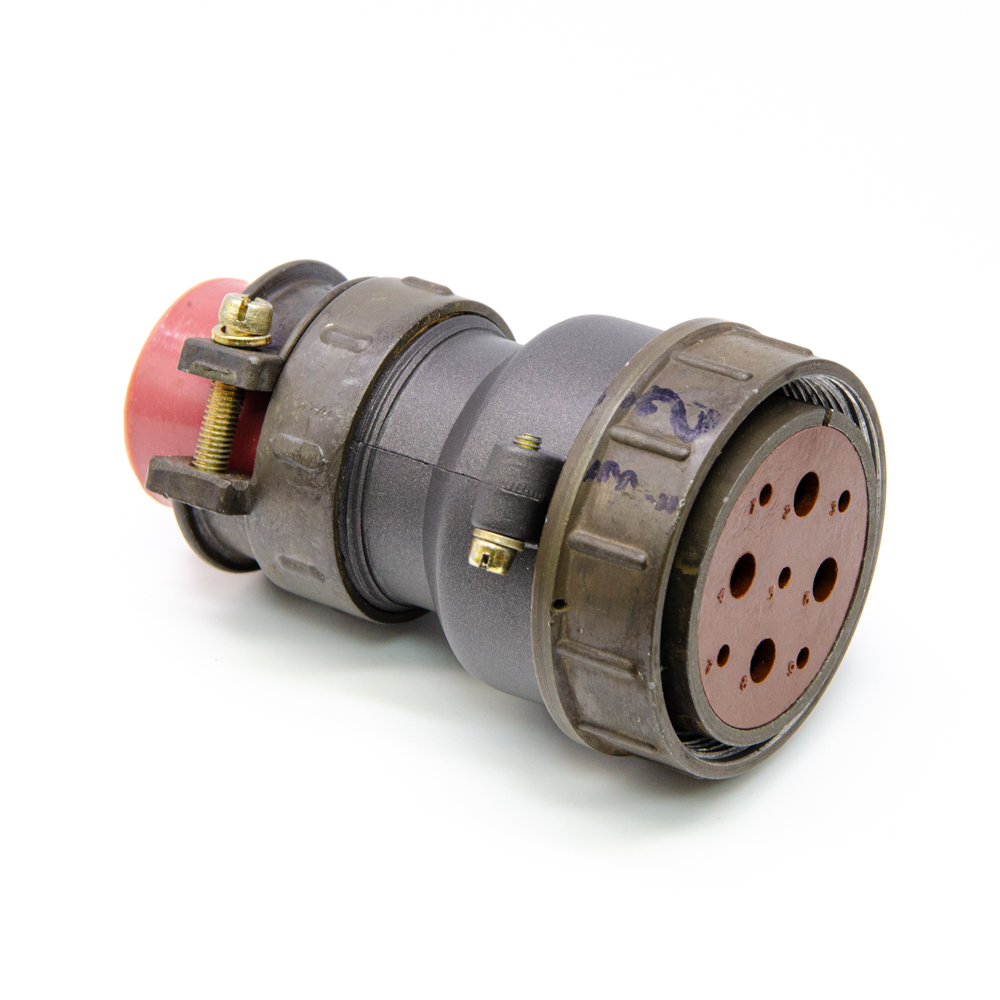

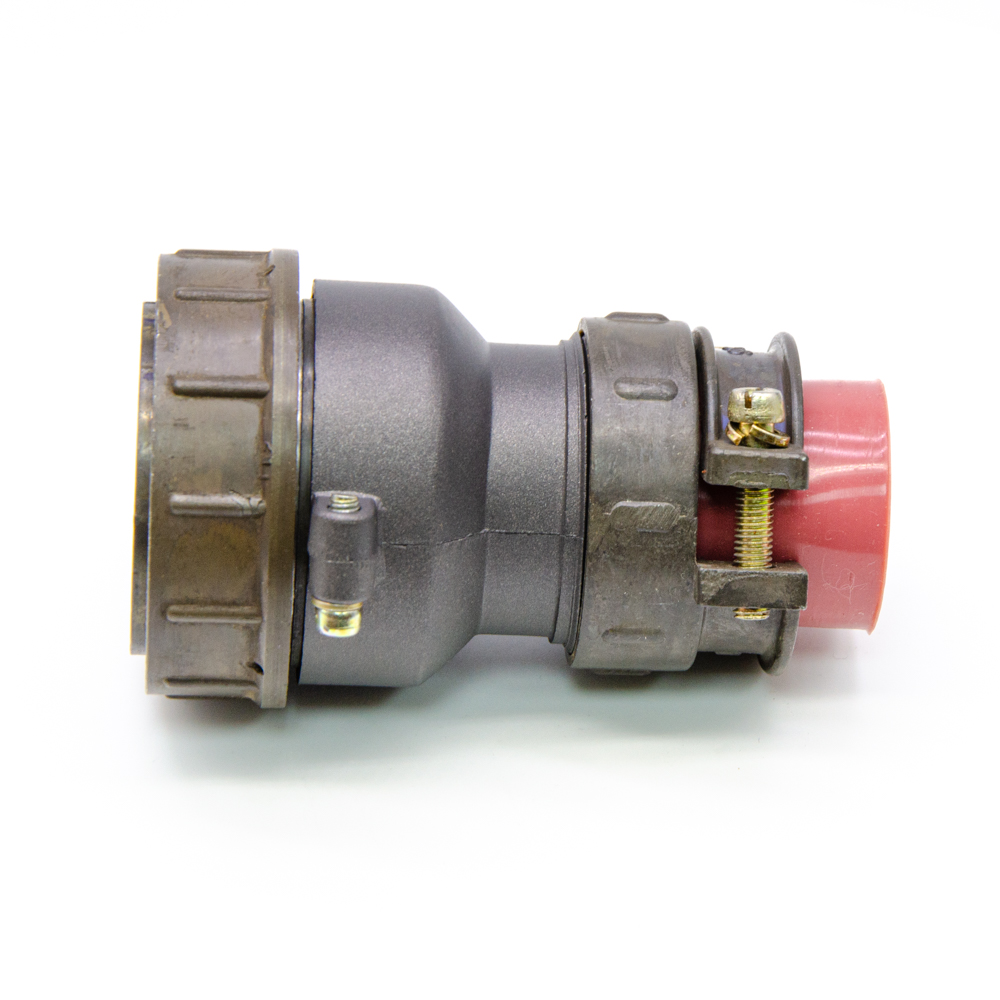

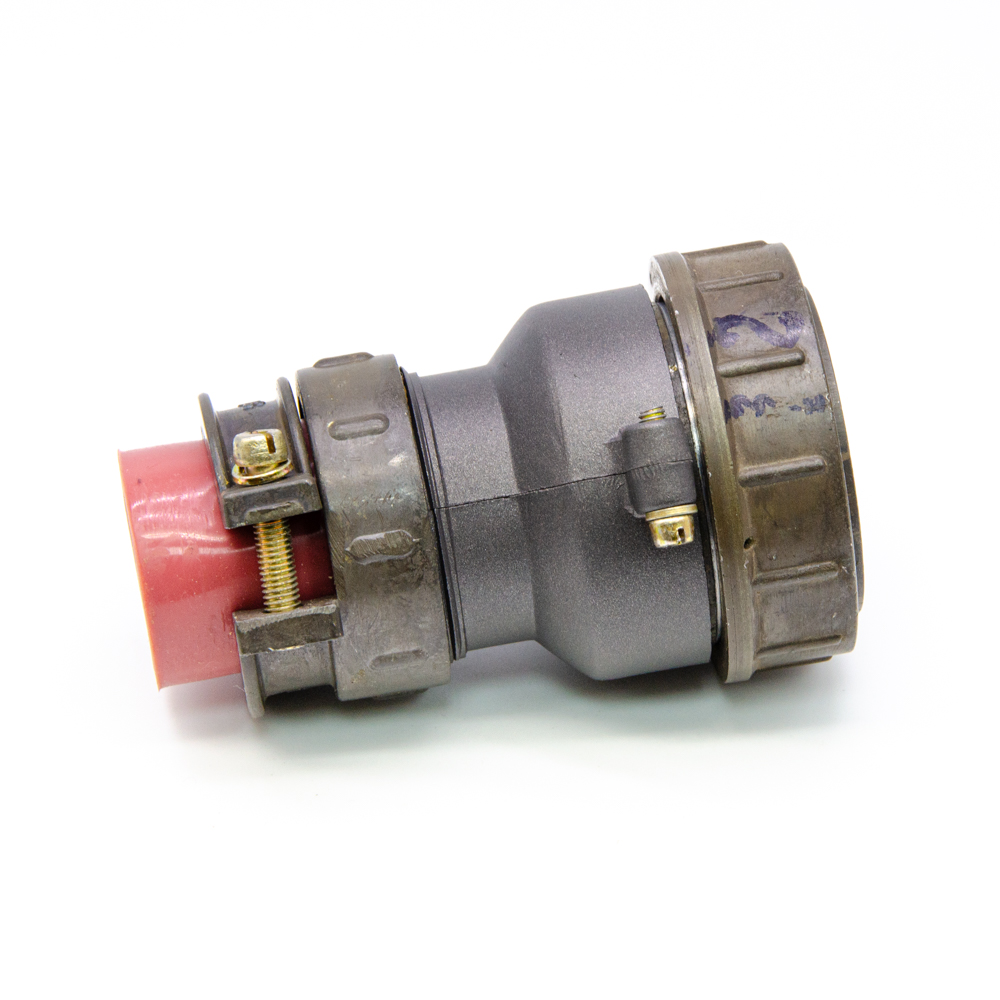

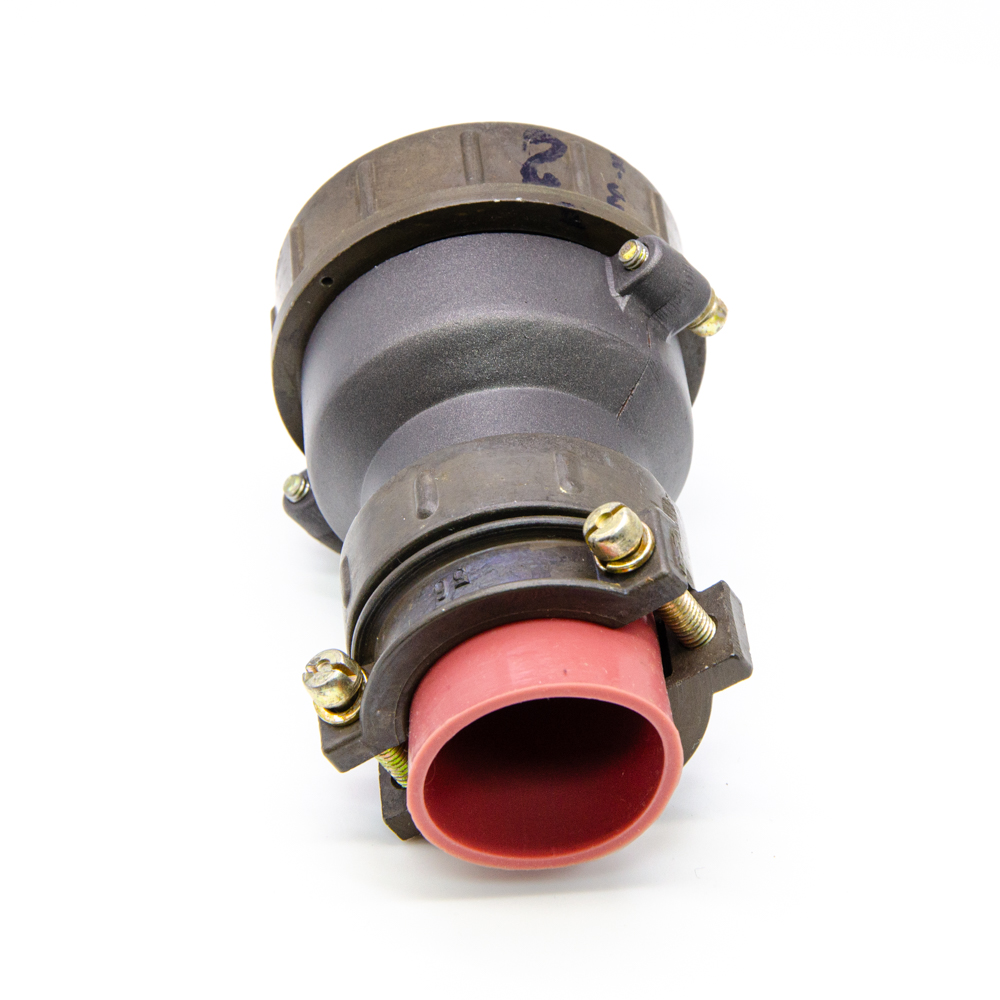

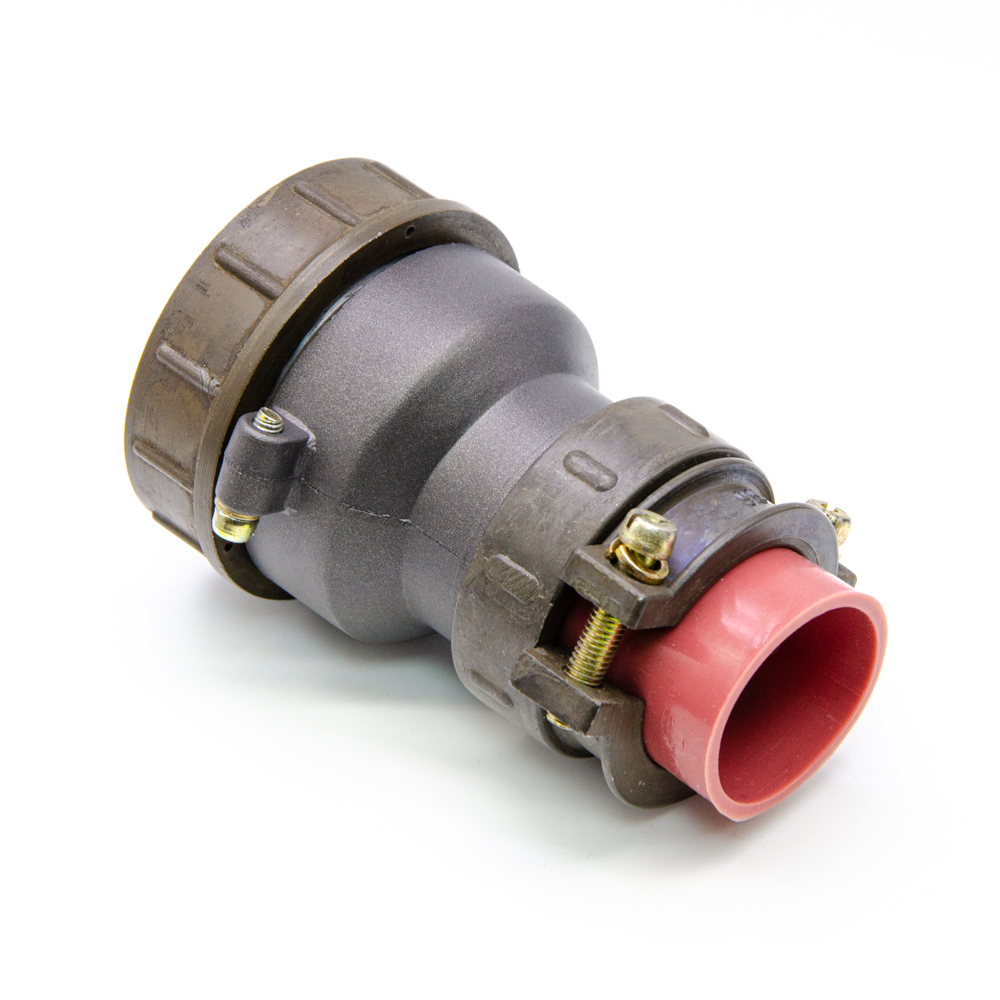

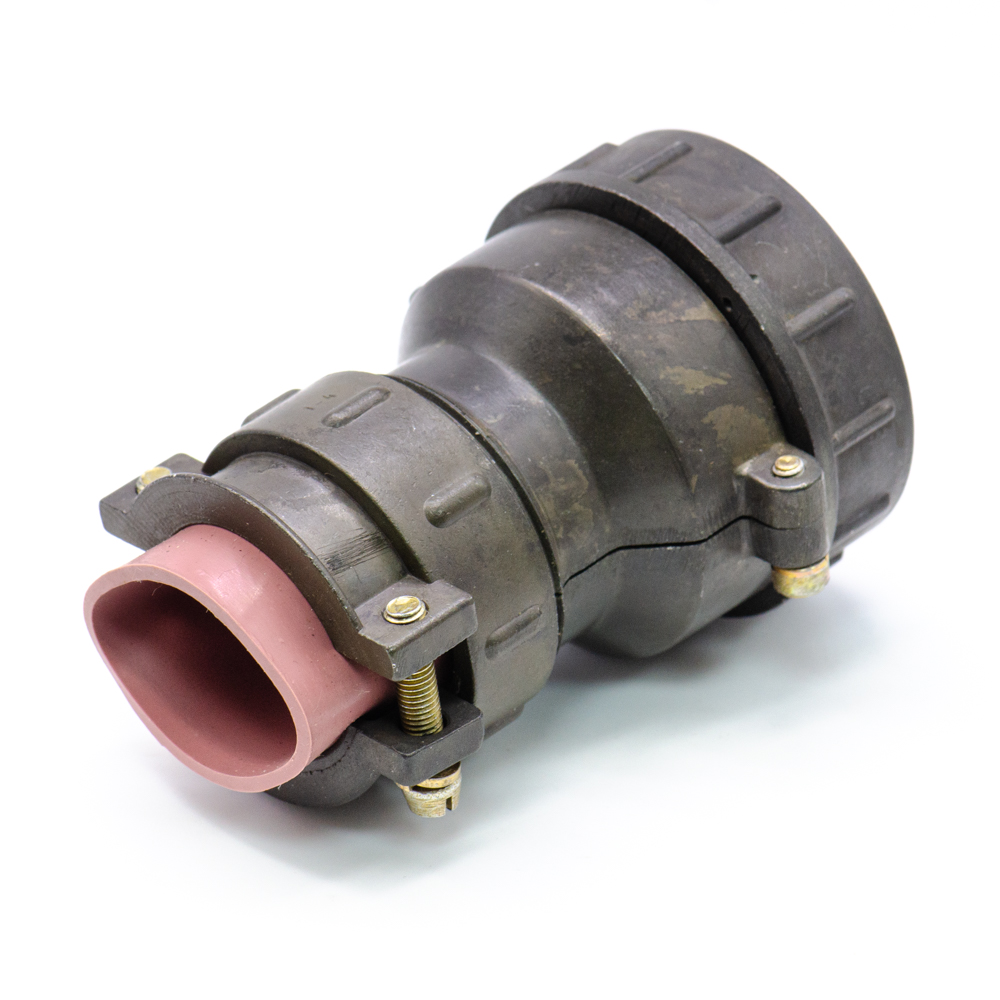

2РТТ48КПН9Г27В Розетка кабельная карболит, ГЕ0.364.120 ТУ(арт. TM-2034)

АО «Завод Элекон»; 850 V; К - кабельный; Н - гайка для неэкранированного кабеля; объемный; " 5" - ВП, ПЗ; 35 A - для контактов Ø 2,5 mm; 100 A - для контактов Ø 5,5 mm; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…
РОССИЯ
Артикул (ID): TM-2034
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 2022
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "5"- ВП, ПЗ
  • Нормы и требования ГЕ0.364.120 ТУ
Подробная документация
ID: 284017
На складе 2 шт
  • Цена от 6500 ₽
  • 1 шт 6500 ₽
Количество
Быстрый заказ

2РТТ48КПН9Г27В Розетка кабельная карболит - разъём теплостойкий низкочастотный цилиндрический для внутреннего монтажа. Структура условного обозначения: 2РТТ - тип соединителя; 48 - условный размер корпуса; К – корпус кабельный; П – прямой патрубок; Н – гайка патрубка для неэкранированного кабеля; 9 - количество контактов; Г - розетка (гнездо); 27 - сочетание контактов (27 - 5 контактов диаметром 2,5 мм; 4 контакта диаметром 5,5 мм); В – всеклиматическое исполнение; покрытие контактов – серебро. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2РТТ48КПН9Г27В Розетка кабельная карболит, ГЕ0.364.120 ТУ
Торговая марка АО «Завод Элекон»
Страна происхождения РОССИЯ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 264,69
Дата изготовленияi 2022
Транслитерация 2RTT48KPN9G27V Cable socket karbolit, GE0.364.120 TU
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РТТ
Условный размер корпуса 48
Количество контактов 9 контактов
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса К - кабельный
Вид патрубка П - прямой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 27 - 5 контактов Ø 2,5 mm; 4 контакта Ø 5,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 5 - Ø 2,5 mm; 4 - Ø 5,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки есть
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора коричневый
Шаг резьбы накидной гайки M52х1,5 mm

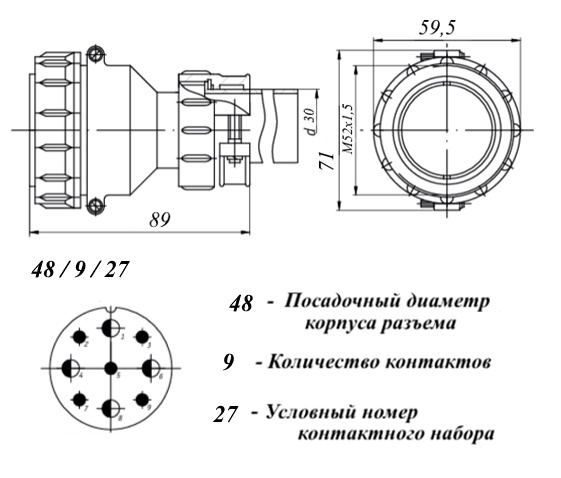

Габаритные размеры L*W*H 89х59,5х71 mm
Диаметр корпуса 59,5 mm
Длина корпуса 89 mm
Высота корпуса 71 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация 2RTT48KPN9G27V Cable socket karbolit, GE0.364.120 TU
Фактическая маркировка 2РТТ48КПН9Г27В
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РТ-А, ШР
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 35 A - для контактов Ø 2,5 mm; 100 A - для контактов Ø 5,5 mm
Рабочий ток на разъем, max 525 A
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,3 mΩ - для контактов Ø 5,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
2РТТ48КПН9Г27В Розетка кабельная карболит, ГЕ0.364.120 ТУ   (datasheet)
