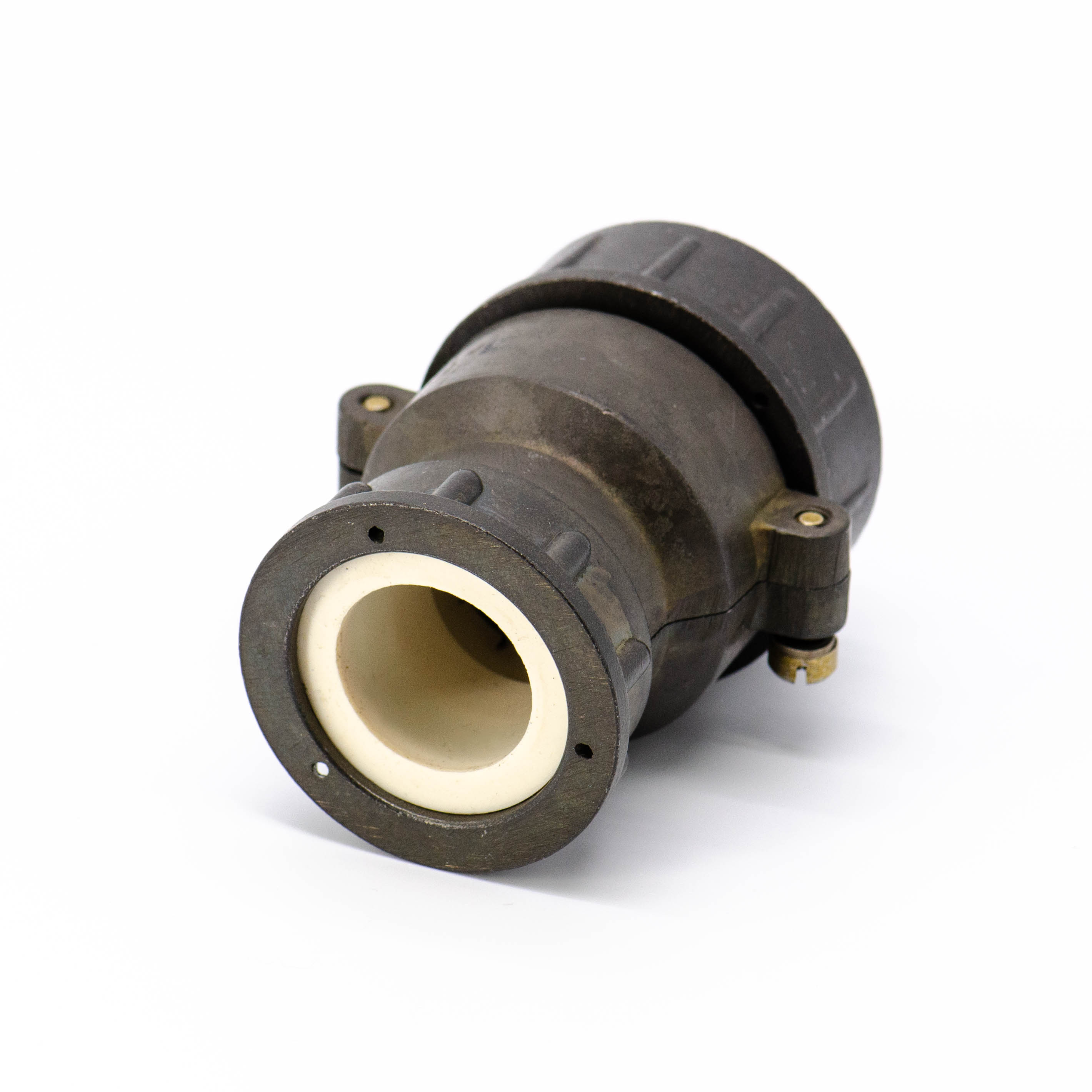

2РТТ36КПЭ15Г20В Розетка с кожухом (арт. SN-7011)

к сравнению отложить

АО «Завод Элекон»

Артикул (ID): SN-7011

Срок отгрузки со склада 1 день (в наличии)
Дата изготовления 2010-2019
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.120 ТУ

Подробная документация

ID: 235354

На складе 3 шт

Цена от
Включая НДС
1470 ₽
1 шт. 1470 ₽

Количество

Быстрый заказ

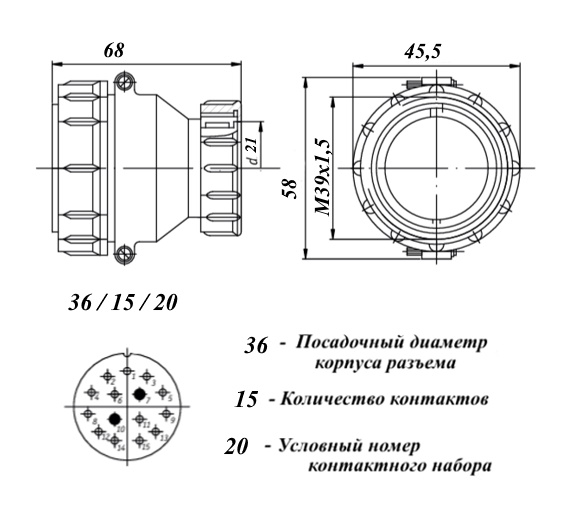

Розетка 2РТТ36КПЭ15Г20В - соединитель пылебрызгозащищенный. Предназначена для работы в электрических цепях постоянного и переменного (частотой до 3 МГц) токов при напряжении до 850 В (амплитудное значение). Сочленение - резьбовое, поляризация - одношпоночная. Покрытие контактов - серебро. Расшифровка: 2РТТ - тип; 36 - условный размер корпуса; К - вид корпуса - кабельный; П - вид патрубка - прямой; Э - гайка патрубка для экранированного кабеля; 15 - количество контактов; Г - часть разъема - розетка (гнездо); 20 - обозначение сочетания контактов - условное число; В - всеклиматическое исполнение. Патрубок с резиновым кожухом, втулкой и шайбой.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	АО «Завод Элекон»
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	132
Дата изготовленияi	2010-2019
Транслитерация	Socket 2RTT36KPE15G20V
Вид упаковки	картонная коробка
Доупаковка	промасленная бумага
Состояние упаковки	заводская
Кратность отгрузки	1
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический низкочастотный
Типономинал / Типоконструкция	розетка кабельная с экранированной гайкой
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	36
Количество выводов или контактов	15
Условный номер контактного набора	20 - 13 контактов Ø 1,5 mm и 2 контакта Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой
Метод сочленения	Резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ36КПЭ15Г20В
Наличие паспорта - этикетки	нет
Цвет изделия	серый
Габаритные размеры LWH	45х55х63 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для экранированого кабеля
Тип контактов	гнездо
Герметичность	нет

Технические характеристики

Сопротивление контактов не более	Ø1,5 - 2,5 mΩ; Ø2,5 - 1 mΩ
Номинальное напряжение	850 V
Рабочий ток	20 A; 35 A
Сопротивление изоляции	5000 MΩ

Условия эксплуатации

Интервал рабочих температур	от -60 до +100°С
Ресурс	500 сочленений-расчленений
Климатическое исполнениеi	В - всеклиматическое исполнение
Срок отгрузки со склада	1 день (в наличии)
