2РТТ32КПН8Ш14В Вилка кабельная (арт. TN-6982)

к сравнению отложить

НПО «Элекон», г. Казань

Артикул (ID): TN-6982

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска не указана
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.120 ТУ

Подробная документация

ID: 256033

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

Разъём 2РТТ32КПН8Ш14В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; П - прямой патрубок; Н - гайка для неэкранированного кабеля; 8 - количество контактов; Ш - вилка (штырь); 14 - обозначение сочетания контактов - 8 контактов диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ32КПН8Ш14В сочленяется с блочными колодками 2РТТ32Б8Г14В, 2РТТ32БПН(Э)8Г14В и 2РТТ32БУН(Э)8Г14В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Торговая марка	НПО «Элекон», г. Казань
Страна происхождения
ТУ	ГЕ0.364.120 ТУ
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	106,7
Дата выпуска	не указана
Транслитерация	2RTT32KPN8SH14V
Вид упаковки	самоупаковка
Кратность отгрузки	1
Дата изготовленияi	не указана
Нормы и требования	ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа	соединители
Функциональный тип	цилиндрический
Типономинал / Типоконструкция	вилка кабельная
Серия низкочастотных соединителей	2РТТ
Условный размер корпуса	32
Количество выводов или контактов	8
Условный номер контактного набора	14 - 8 контактов Ø 2,5 mm
Покрытие выводов или контактов	Ag (серебро)
Тип кожуха или патрубка	прямой для неэкранированного кабеля
Метод сочленения	резьбовой
Метод монтажа	объёмный
Фактическая маркировка	2РТТ20КПН8Ш14В
Цвет изделия	темно-серый

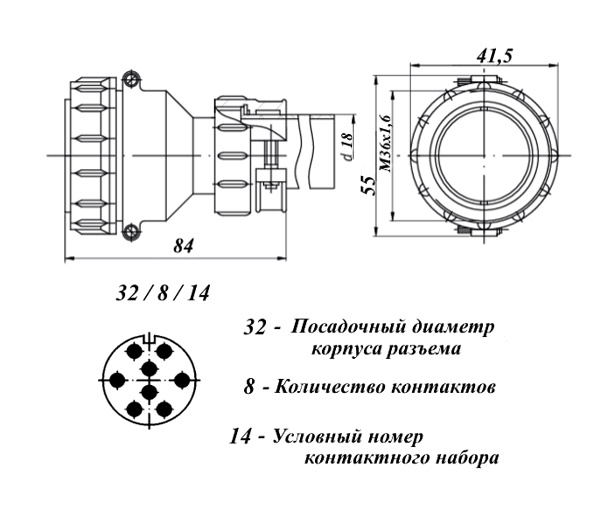

Габаритные размеры LWH	86х50х40 mm
Материал корпуса	алюминиевый сплав А-22
Материал вставки (изолятора)	карболит
Гайка патрубка	для неэкранированого кабеля
Тип контактов	штырь
Герметичность	нет
Состояние товара	с хранения

Технические характеристики

Сопротивление контактов не более	1
Номинальное напряжение	850
Рабочий ток	35 A суммарно 175 A
Синусоидальная вибрация:	-
- диапазон частот	1
- амплитуда ускорения	300
Акустические шумы:	-
- уровень звукового давления	170
- линейное ускорение	2000
Сопротивление изоляции	5000
Ускорение при механическом ударе одиноч. действия	5000
Ускорение при механическом ударе многокр. действия	1500

Условия эксплуатации

Минимальная наработка при температуре max +80°С	1 000
Интервал рабочих температур	-60
Относительная влажность	98% при температуре +25°С
Макс. срок хранения	15 лет
Ресурс	500
Климатическое исполнениеi	В - всеклиматическое исполнение
Статус изделия	Выпускает ОАО "Завод Элекон", г. Казань
