2РТТ32БПН10Г15 Розетка блочная. (арт. KP-6154)

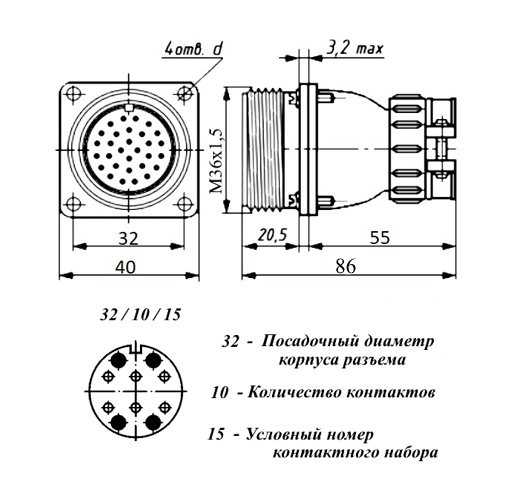

Расшифровка условного обозначения:
2РТТ32БПН10Г15В
2РТТ - тип соединителя
32 - условный размер корпуса;
Б - вид корпуса: Б - блочный, К - кабельный;
П - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
10 - количество контактов;
Г - часть соединителя: Ш - вилка, Г - розетка;
15 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение.
Вся дополнительная информация находится во влодении на товар,см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

ТУ ГЕ0.364.120ТУ
Вид приемки i "5"- ВП, ПЗ
Дата выпуска 2007
Транслитерация 2RTT32BPN10G15
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1992-2017
Нормы и требования АШДК.434410.060ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция розетка блочная (приборная)
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 32
Количество выводов или контактов 10
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа пайка
Фактическая маркировка 2РТТ32БПН10Г15
Наличие паспорта - этикетки нет
Цвет изделия серый
Габаритные размеры L*W*H 81х40х40 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов гнездо
Герметичность нет
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm; 0,75 mΩ - для контактов Ø 3,5 mm
Номинальное напряжение 850 V
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98%
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Климатическое исполнениеi В - всеклиматическое исполнение
Срок отгрузки со склада 1 день (в наличии)
