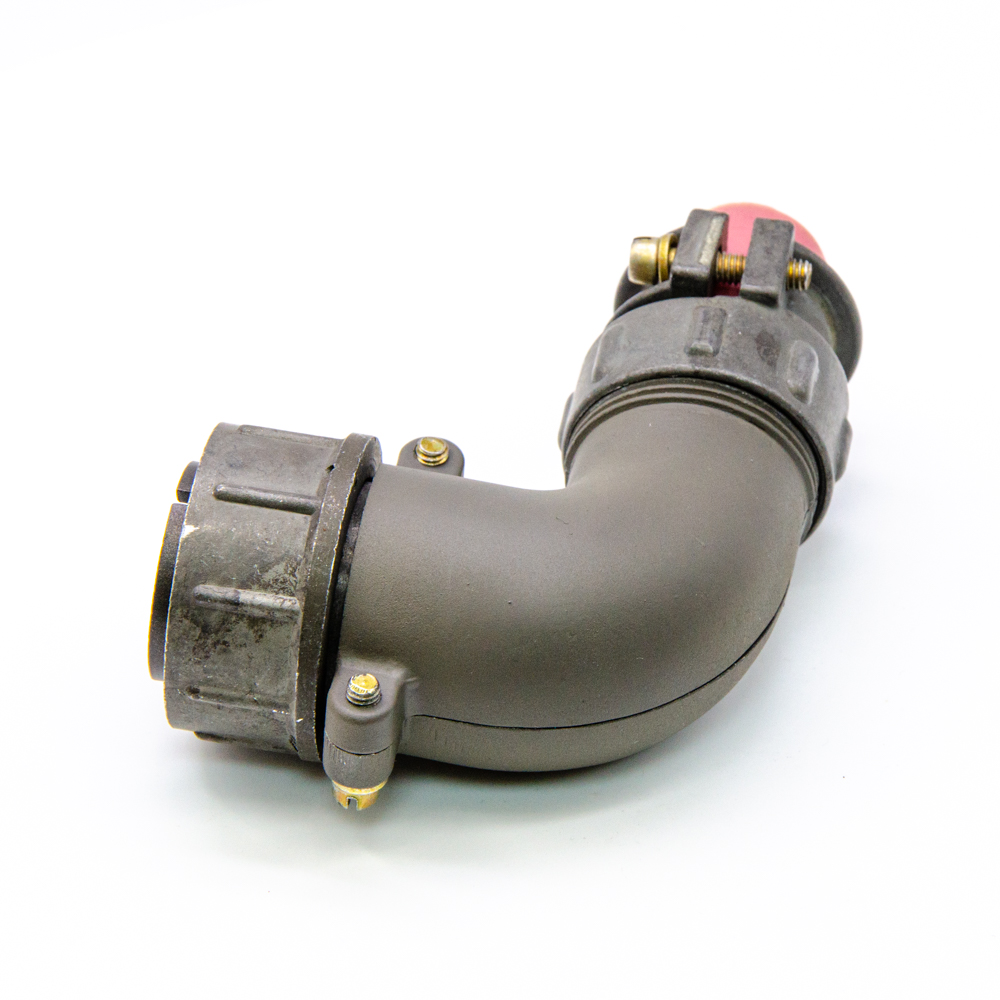

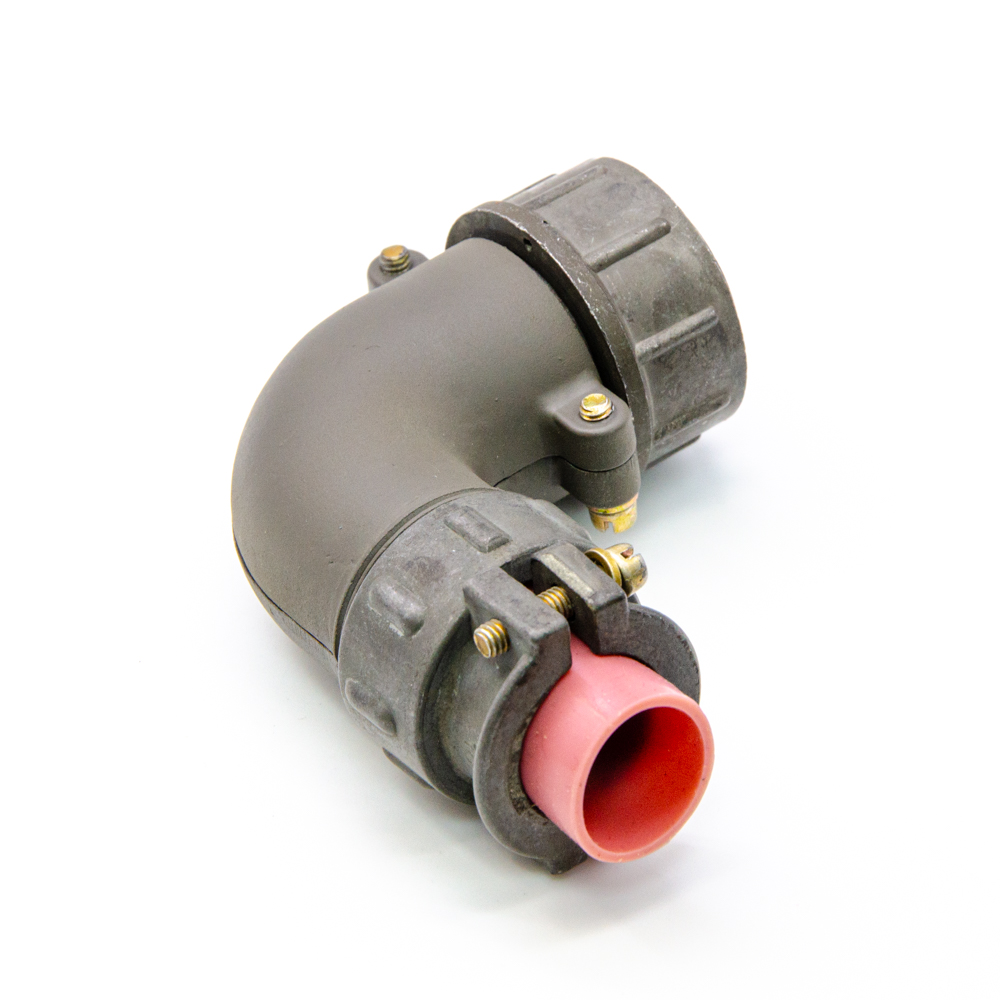

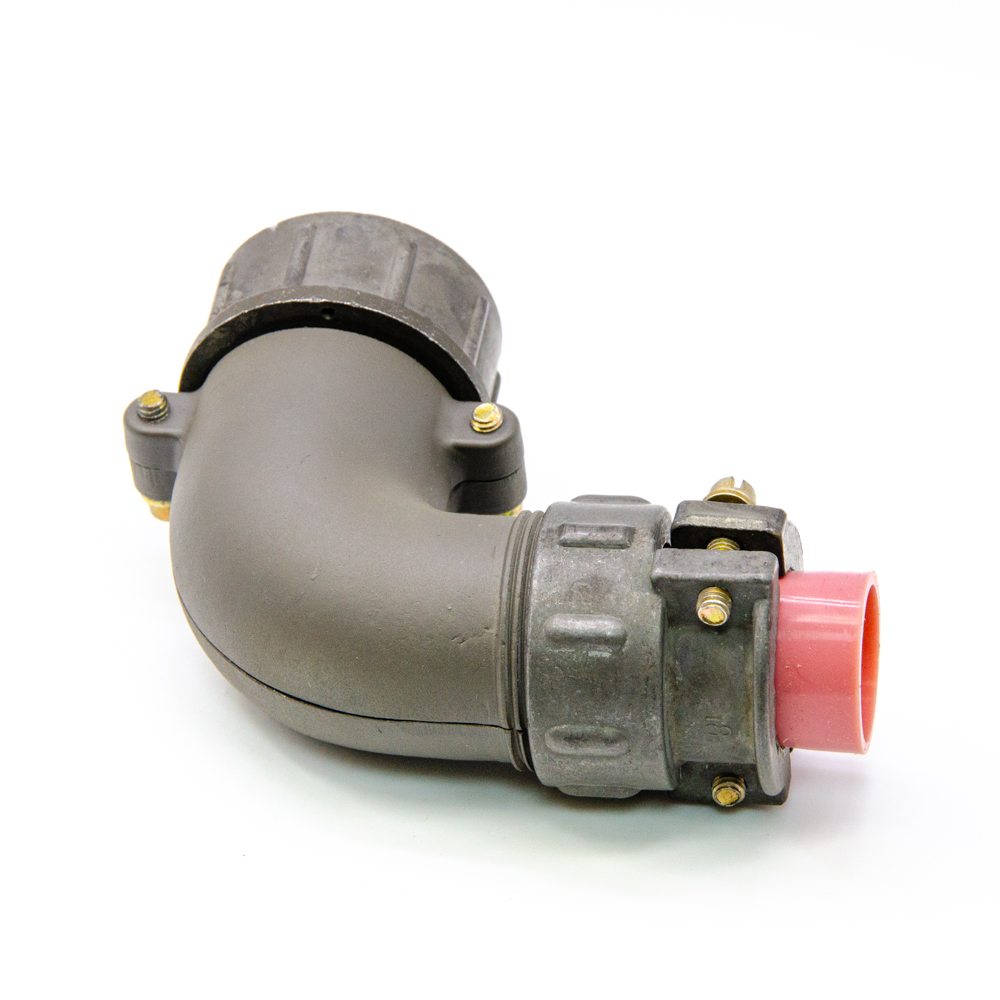

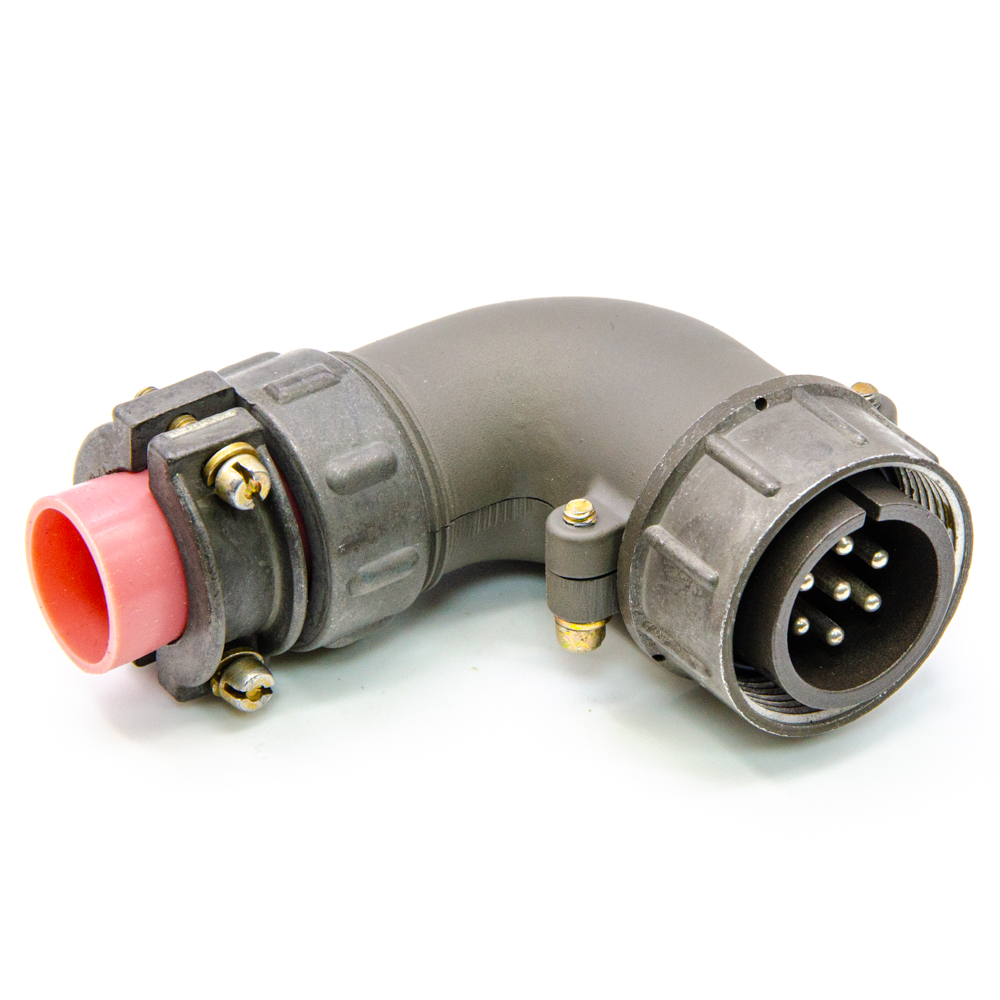

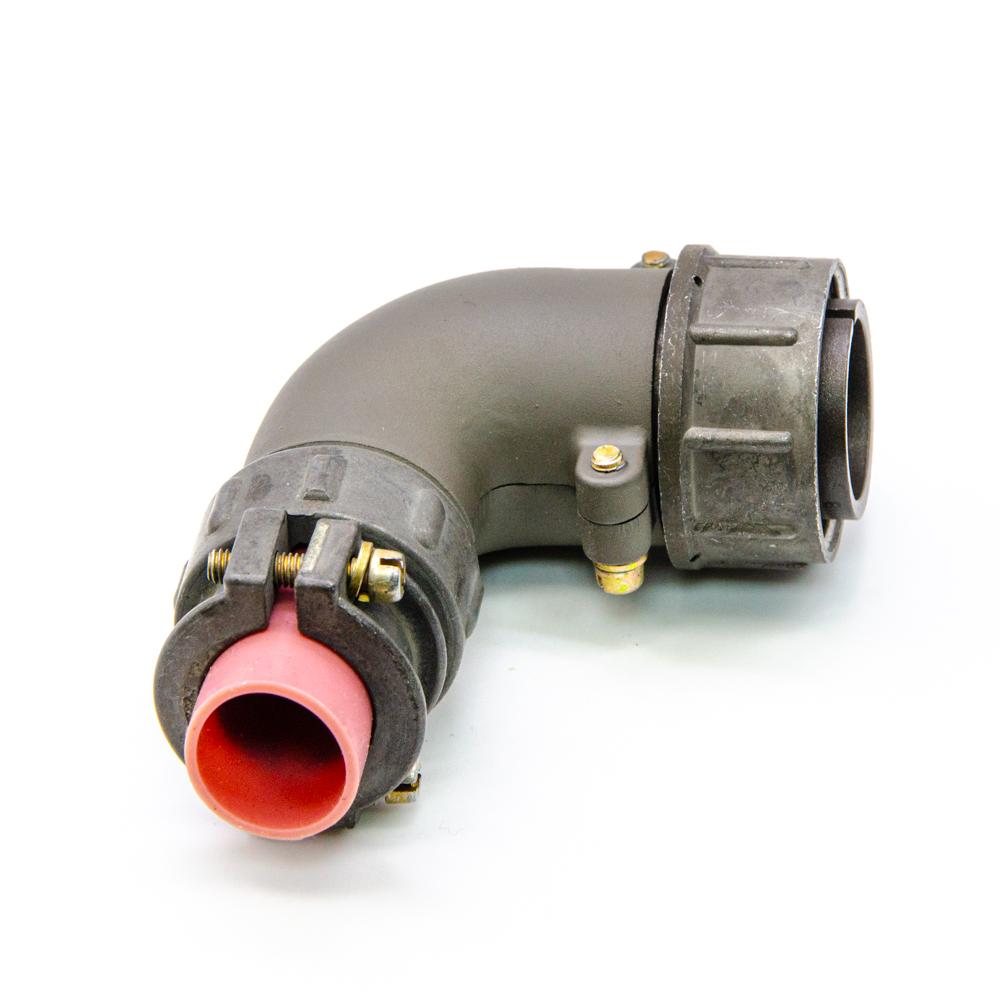

2РТТ28КУН7Ш11В Вилка кабельная, 2022 (арт. KP-6169)

2РТТ28КУН7Ш11В вилка кабельная с угловым патрубком и гайкой для монтажа неэкранированным кабелем
Соединитель 2РТТ28КУН7Ш11В низкочастотный цилиндрический объемного монтажа с резьбовой фиксацией сочлененного положения.
Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Расшифровка условного обозначения:

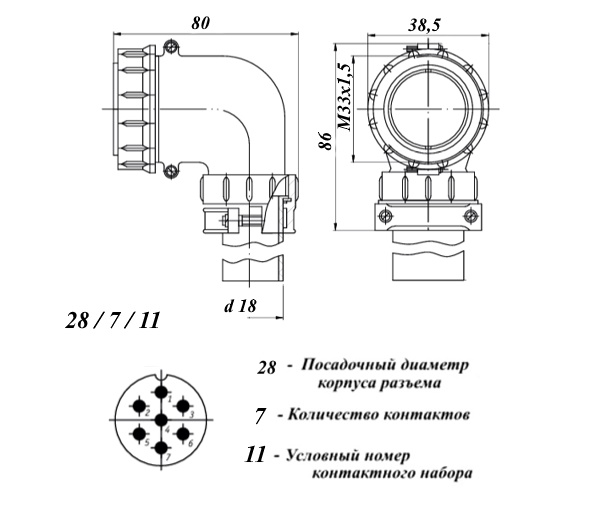

2РТТ28КУН7Ш11В
2РТТ - тип соединителя
28 - условный размер корпуса;
К - вид корпуса: Б - блочный, К - кабельный;
У - вид патрубка: П - прямой, У - угловой;
Н - вид гайки патрубка: Э - для экранированного кабеля, Н - для неэкранированного кабеля;
7 - количество контактов;
Ш - часть соединителя: Ш - вилка, Г - розетка;
11 - обозначение сочетания контактов - условное число;
В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения
ТУ ГЕ0.364.120ТУ
Вид приемки i "5"- ВП, ПЗ
Дата выпуска 2022
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 2022
Нормы и требования ГЕ0.364.120ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 28
Количество выводов или контактов 7
Условный номер контактного набора 11 - 7 контактов Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа резьбовой
Фактическая маркировка 2РТТ8КУН7Ш11В
Наличие паспорта - этикетки нет
Цвет изделия тёмно-серый
Габаритные размеры L*W*H 70х70х50 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 2,5 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Сопротивление изоляции 5000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Срок отгрузки со склада 1 день (в наличии)
