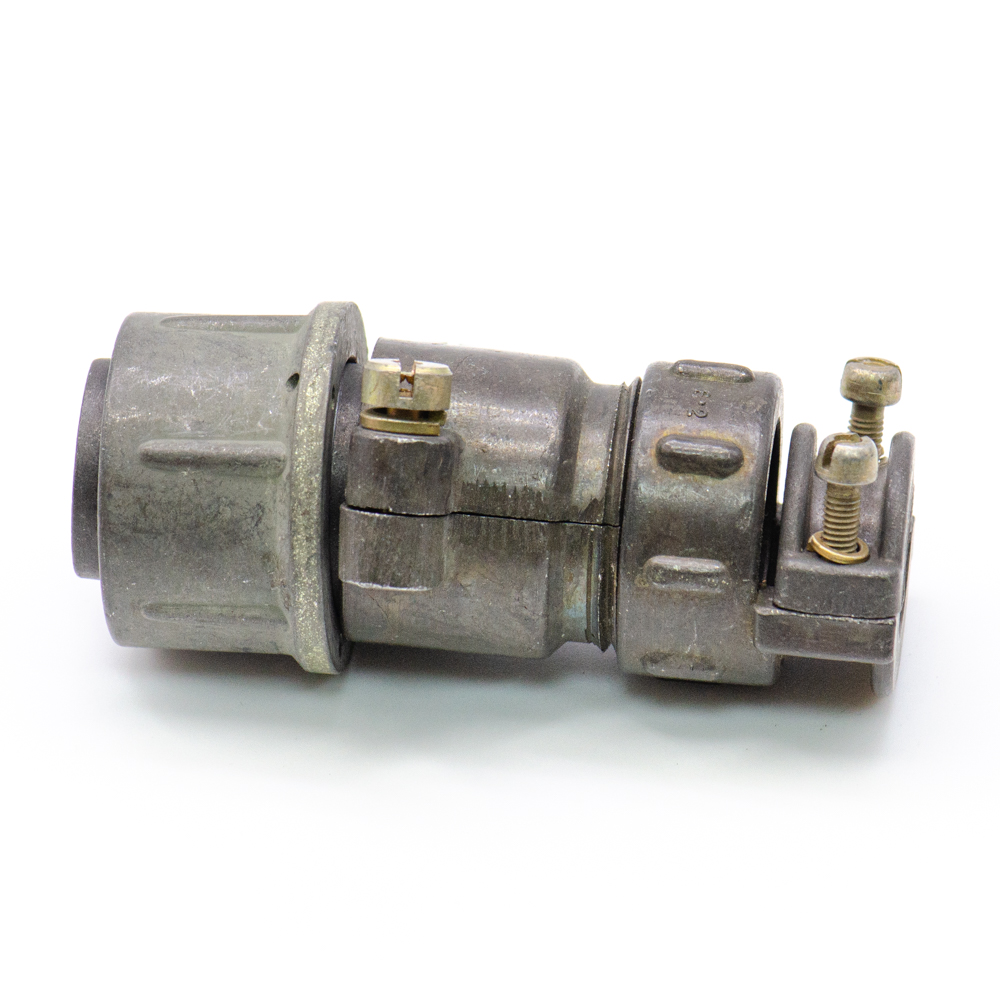

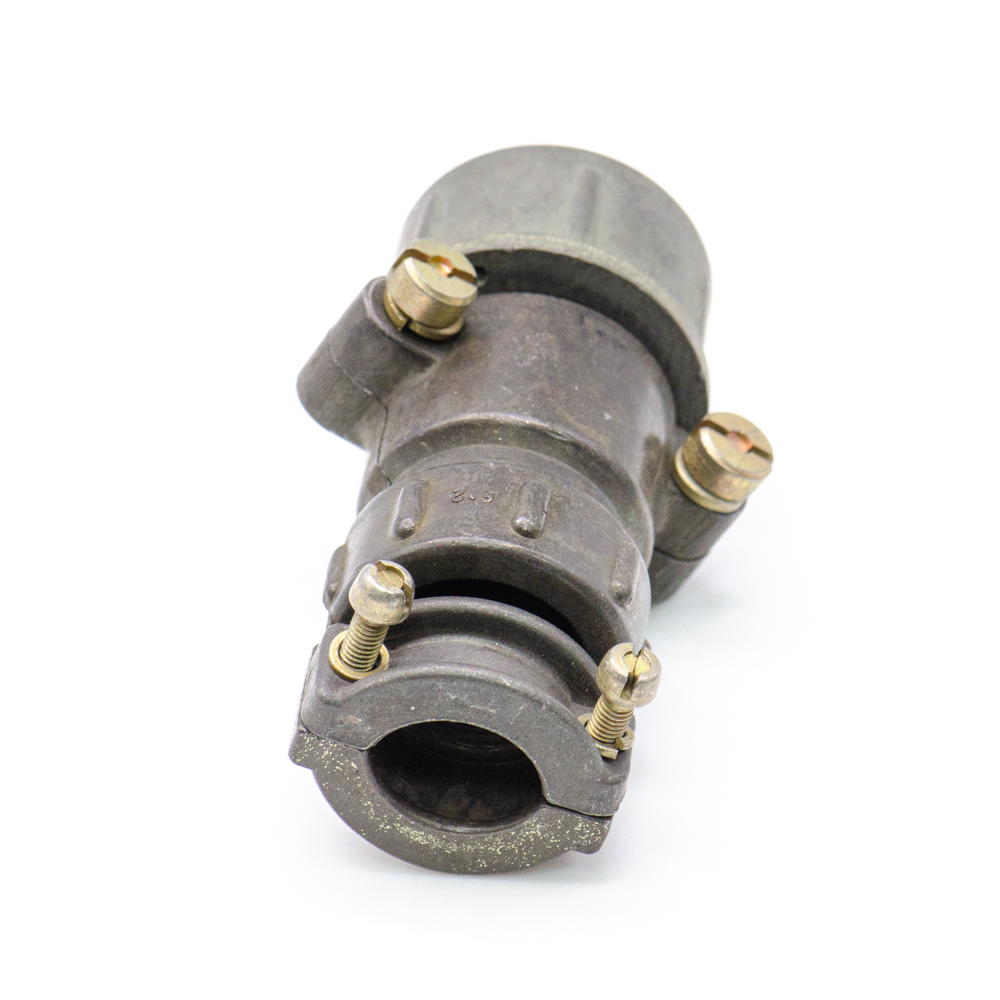

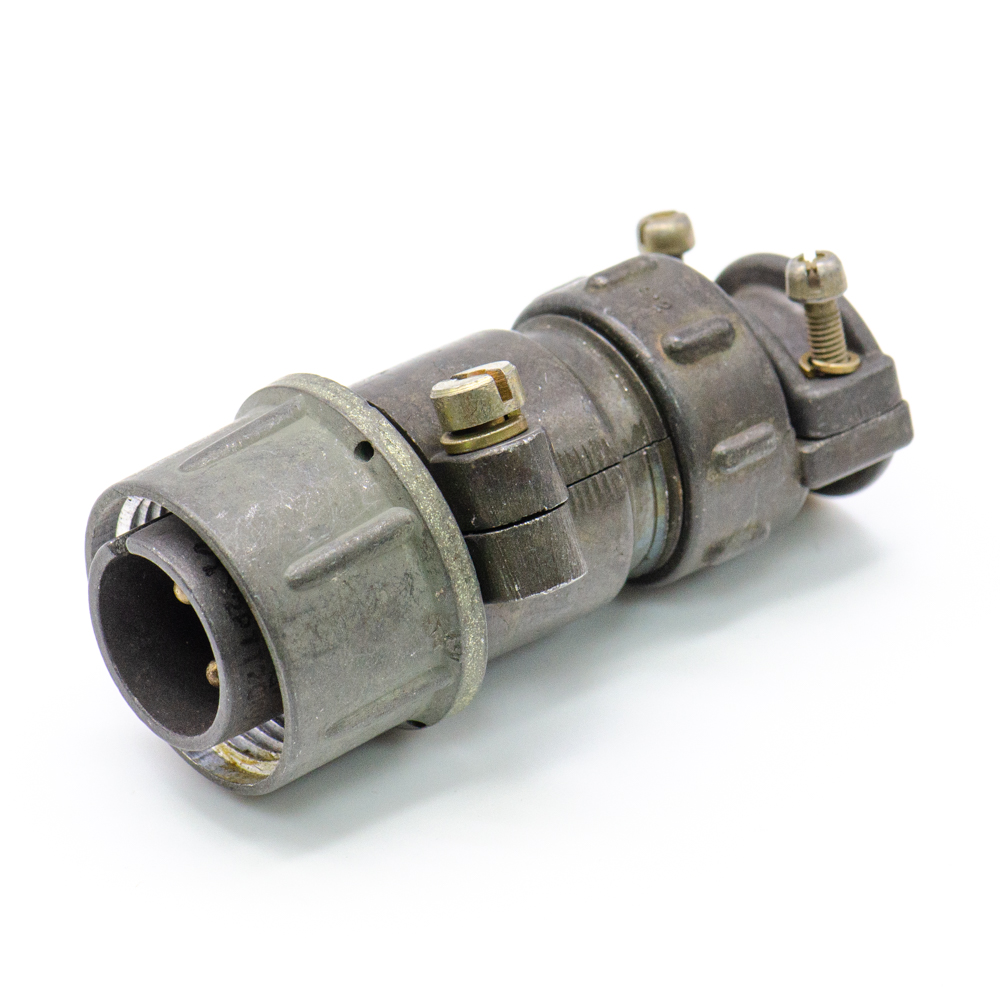

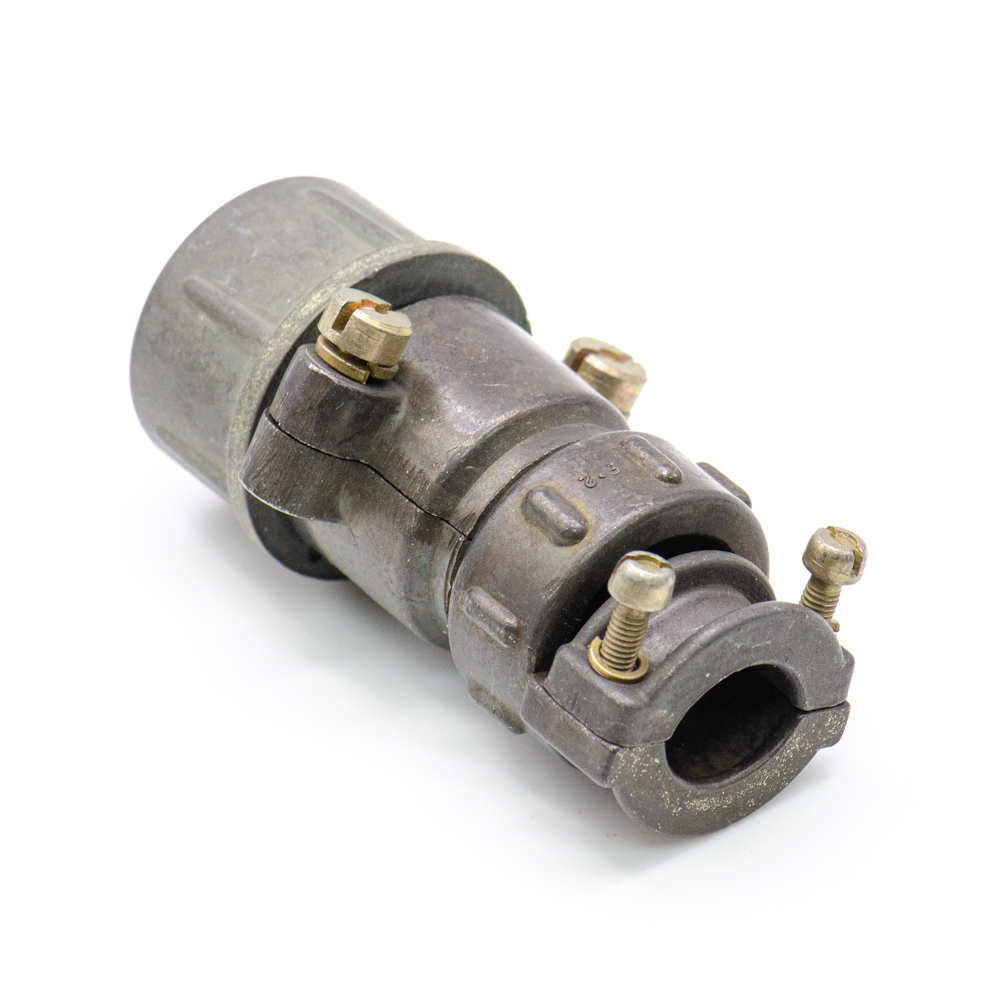

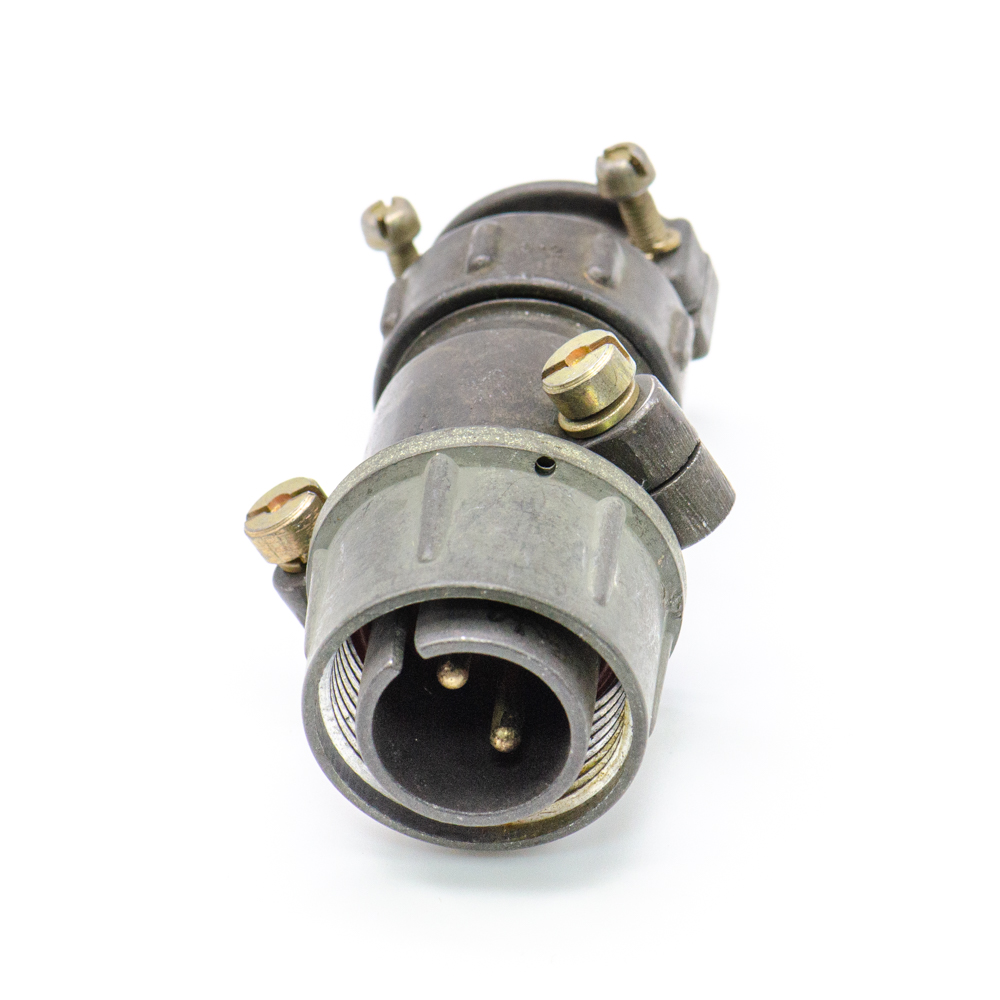

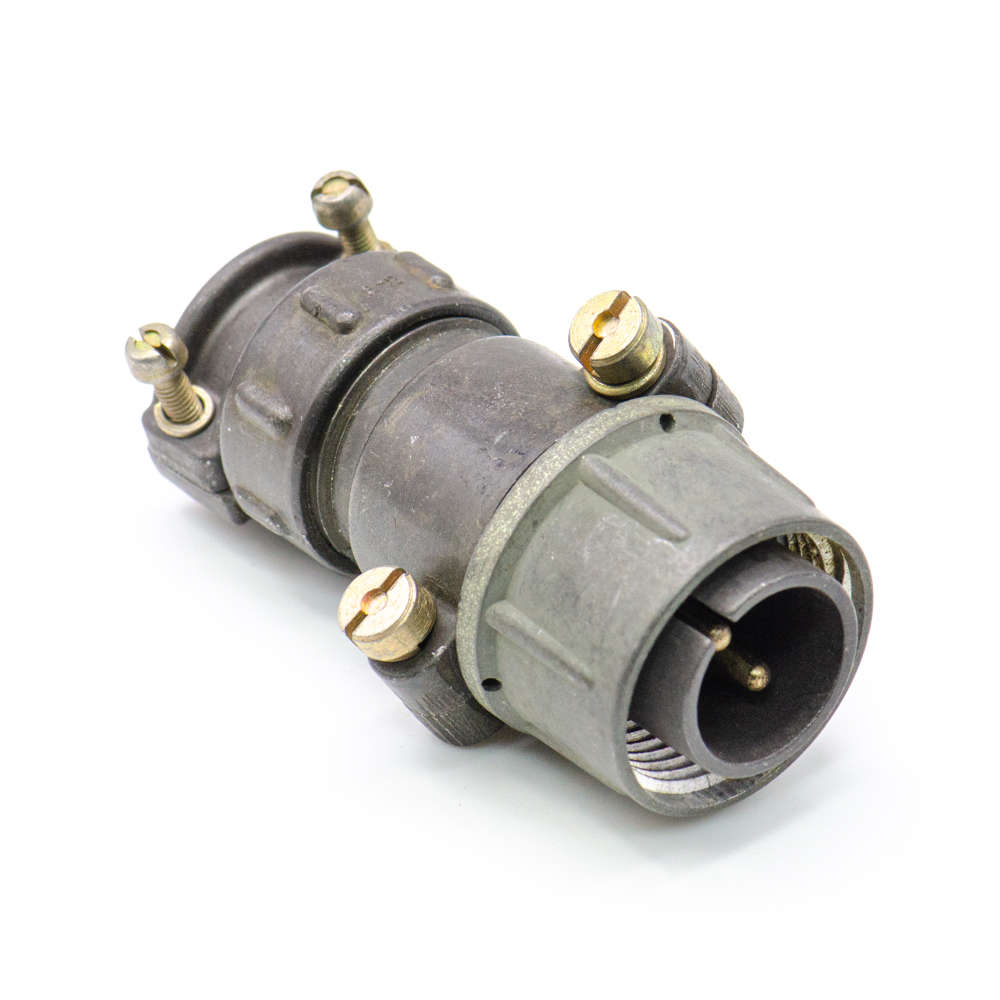

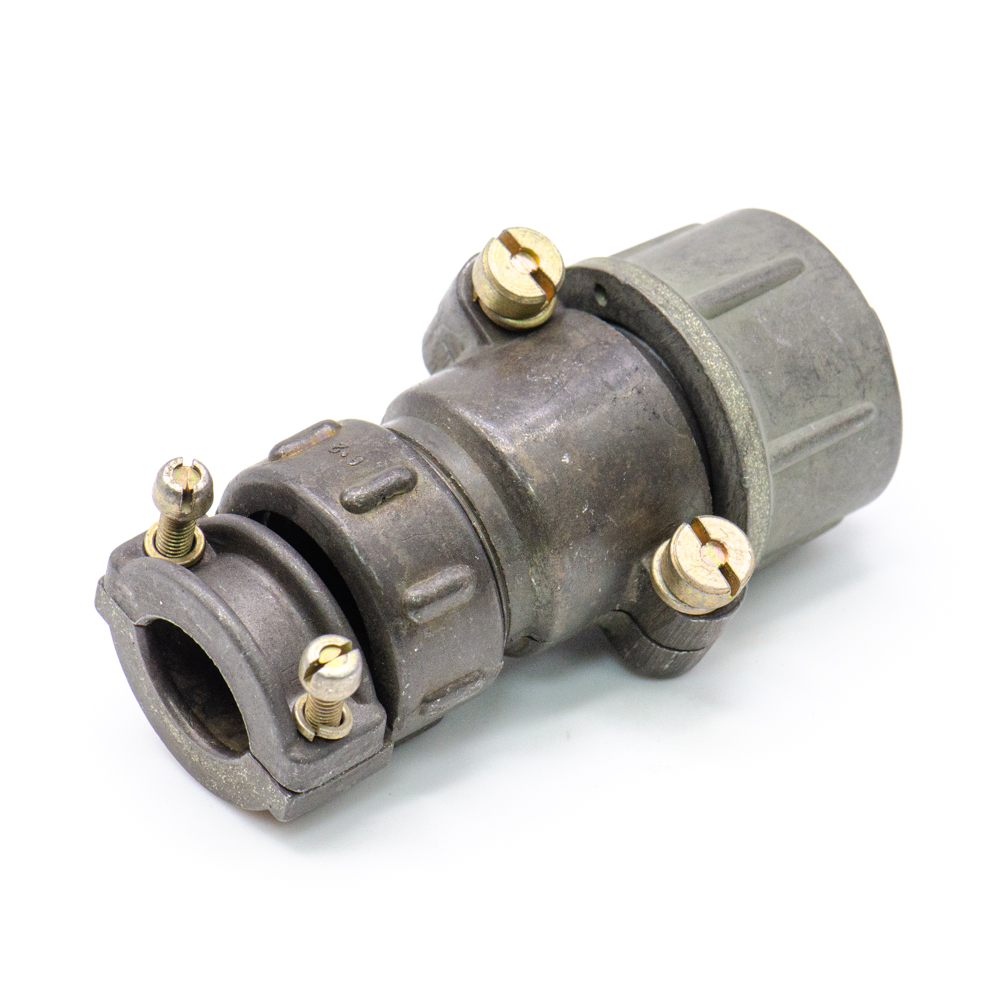

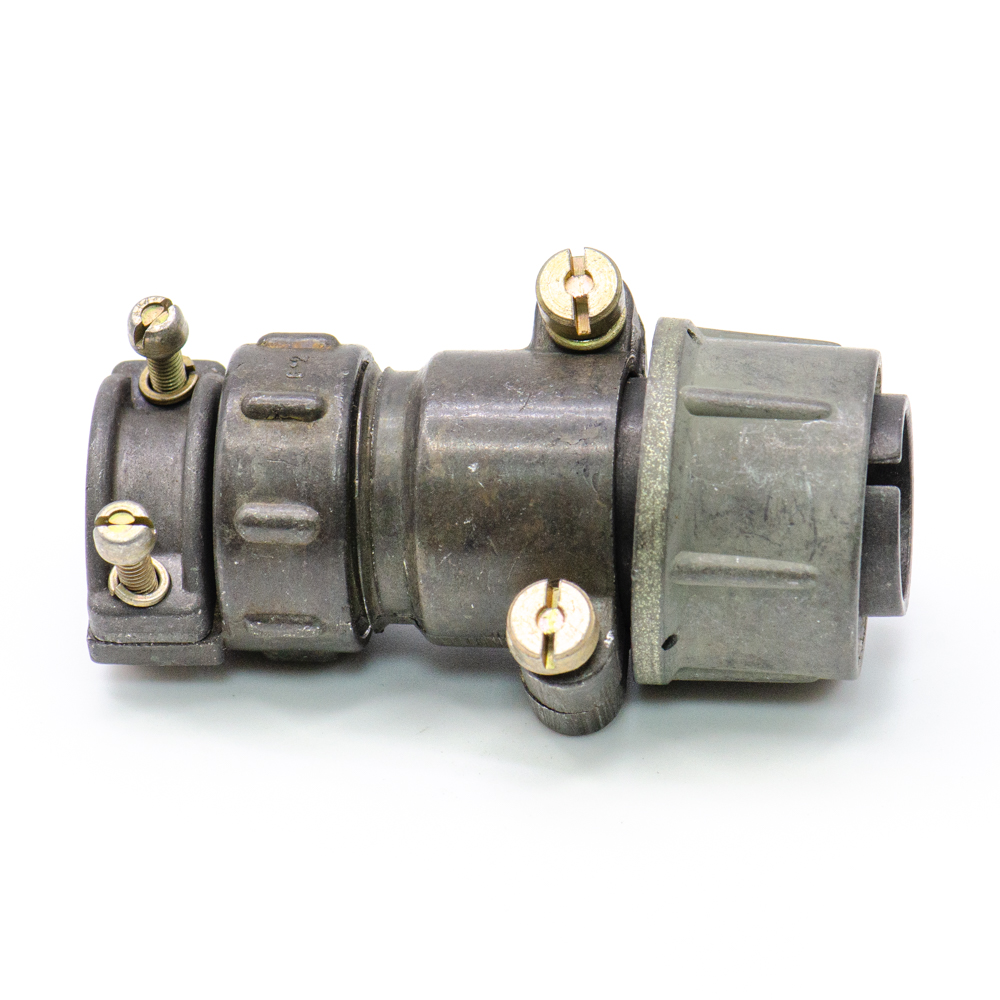

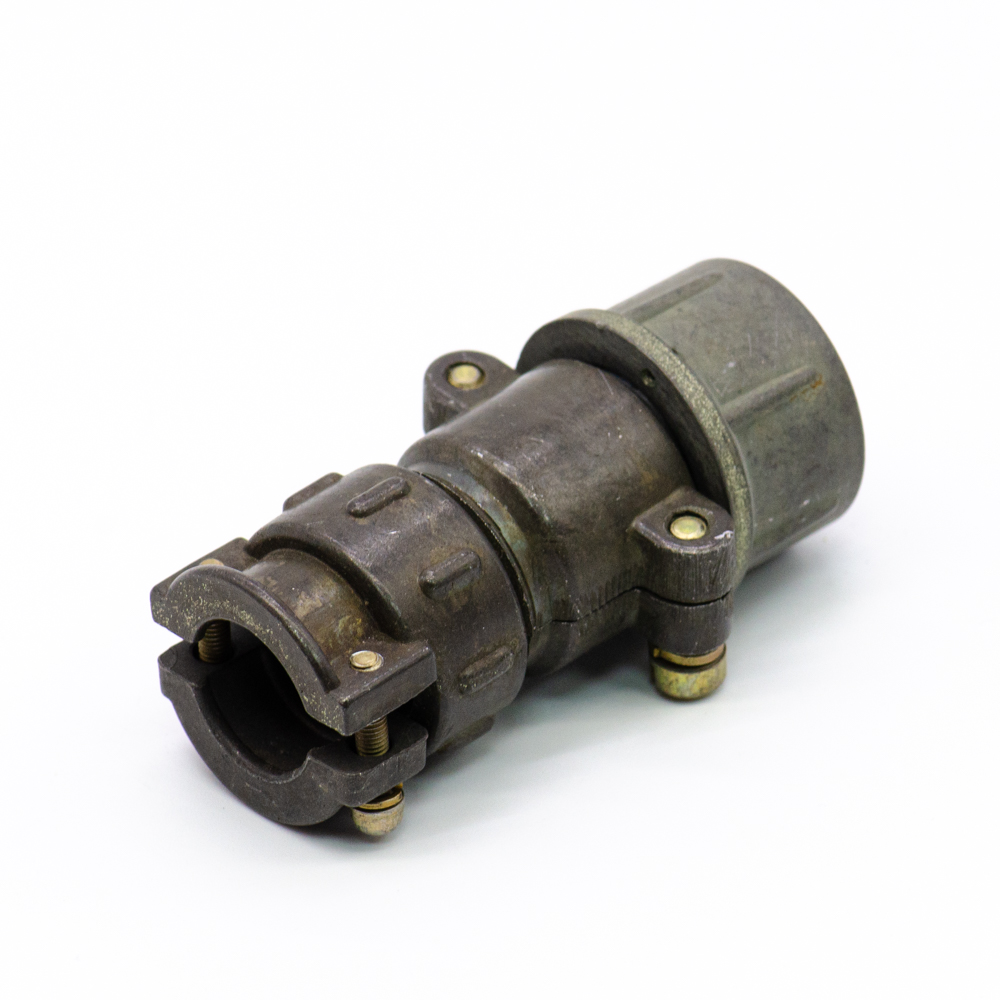

2РТТ20КПН2Ш4В Вилка кабельная, перекрут (арт. TN-7602)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

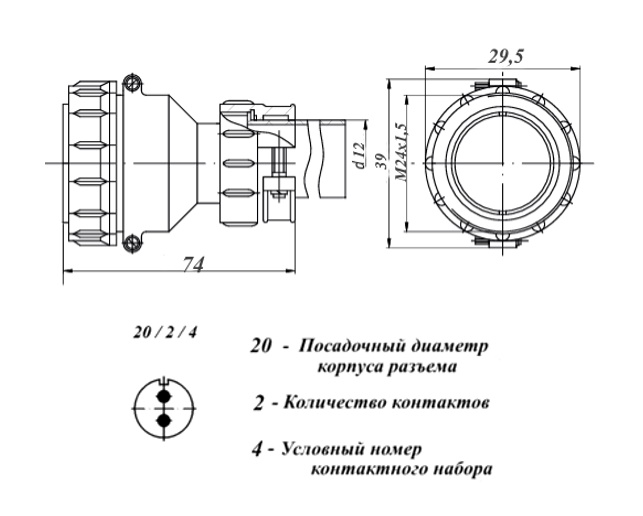

Разъём 2РТТ20КПН2Ш4В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; К - кабельный корпус; П - прямой  патрубок; Н - гайка для неэкранированного кабеля; 2 - количество контактов; Ш - вилка (штырь); 4 - обозначение сочетания контактов - 2 контакта диаметром 2,5 мм; В - всеклиматическое исполнение; отсутствие буквы  "О" - патрубок с резиновыми кожухами, втулками и шайбами. Вставка кабельная 2РТТ20КПН2Ш4В сочленяется с блочными коллодками 2РТТ20Б2Г4В, 2РТТ20БПН(Э)2Г4В и 2РТТ20БУН(Э)2Г4В. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения СССР
ТУ ГЕ0.364.120 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 46,55
Дата выпуска 1990
Транслитерация 2RTT20KPN2SH4V
Вид упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 1976-1991
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 2
Условный номер контактного набора 4 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка угловой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20КУЭ2Ш4В
Цвет изделия темно-серый
Габаритные размеры L*W*H 55х36 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для неэкранированого кабеля
Тип контактов штырь
Герметичность нет
Дополнительные характеристики перекрут
Состояние товара с хранения

Технические характеристики

Сопротивление контактов не более 1
Номинальное напряжение 850
Рабочий ток 35
- диапазон частот 1
- амплитуда ускорения 300
- уровень звукового давления 170
- линейное ускорение 2 000
Сопротивление изоляции 5 000
Ускорение при механическом ударе одиноч. действия 10 000
Ускорение при механическом ударе многокр. действия 1 500

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000
Интервал рабочих температур -60
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 15
Ресурс 500
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
