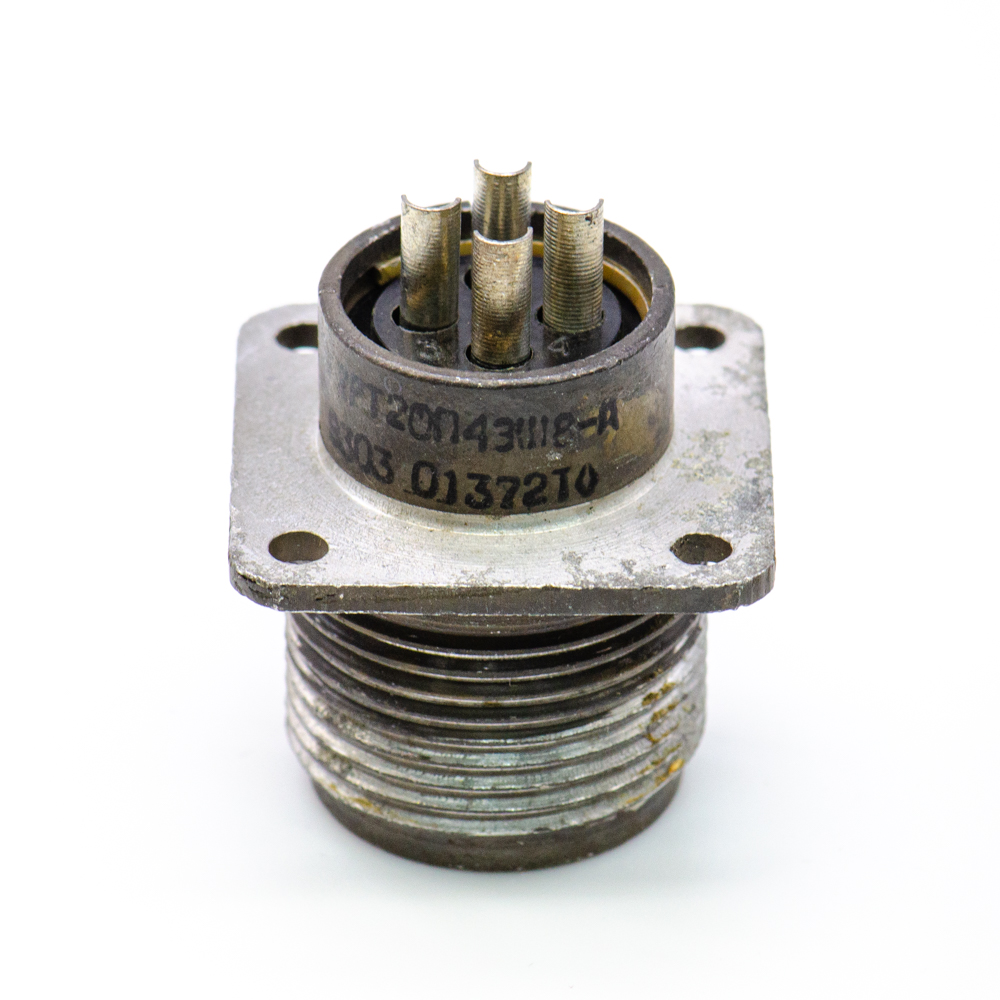

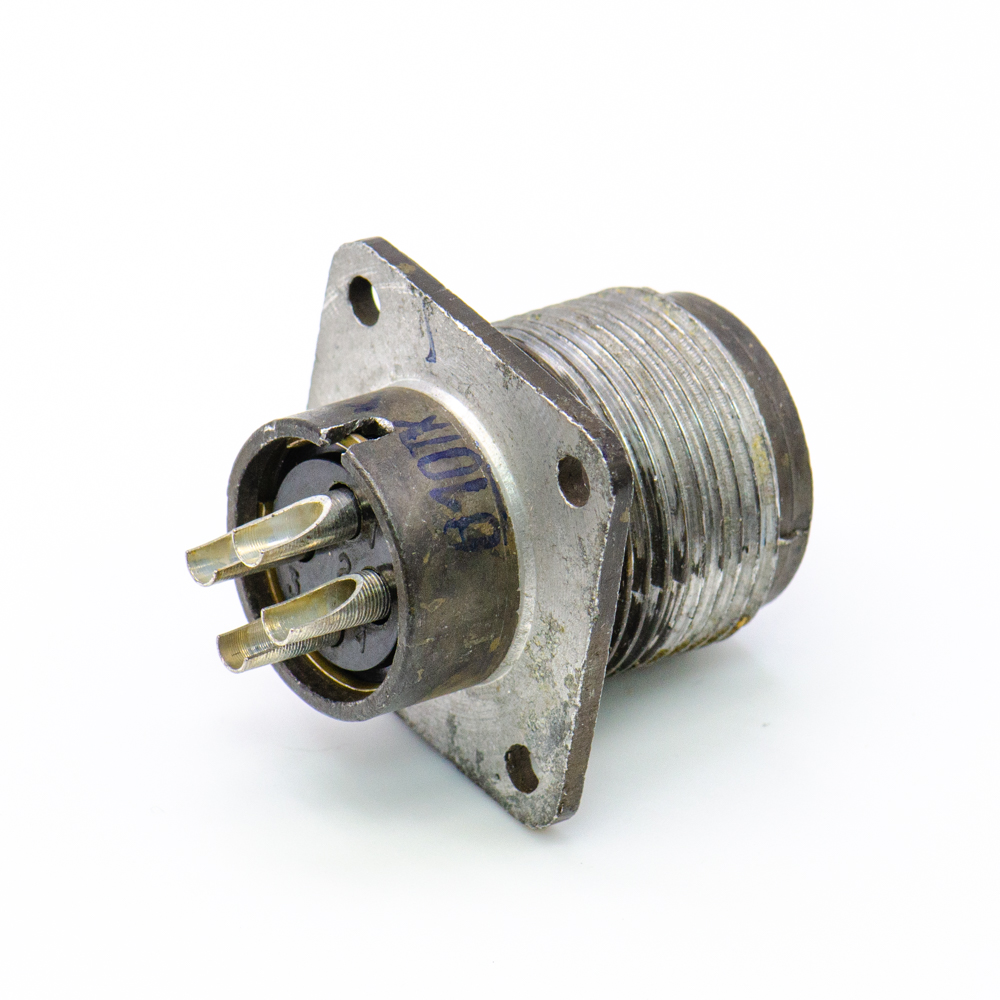

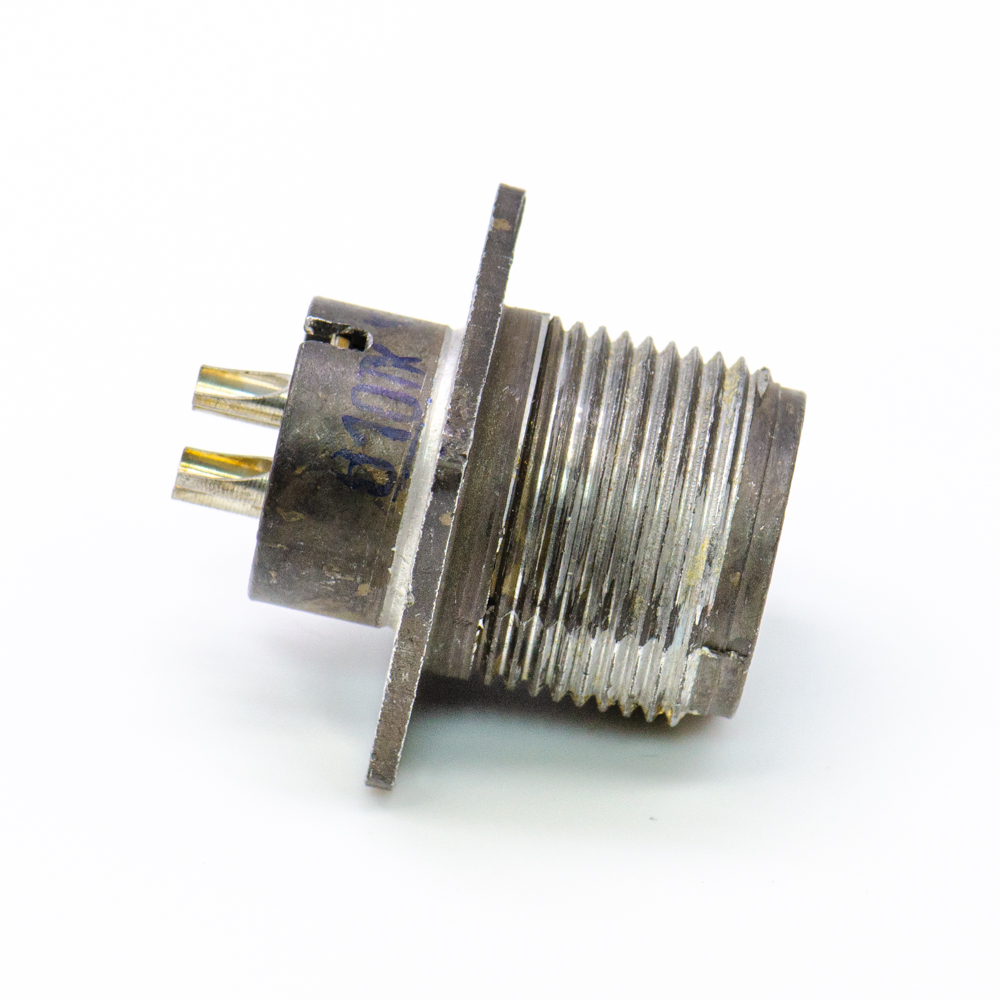

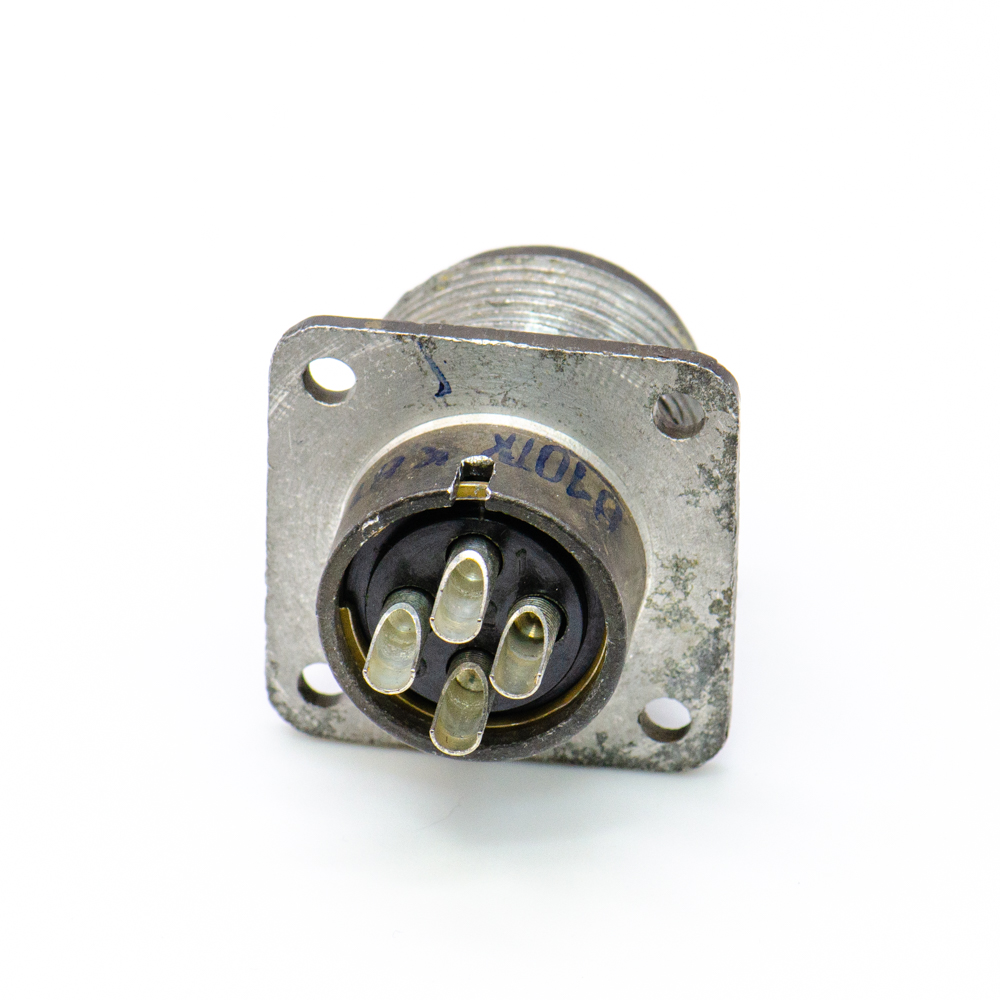

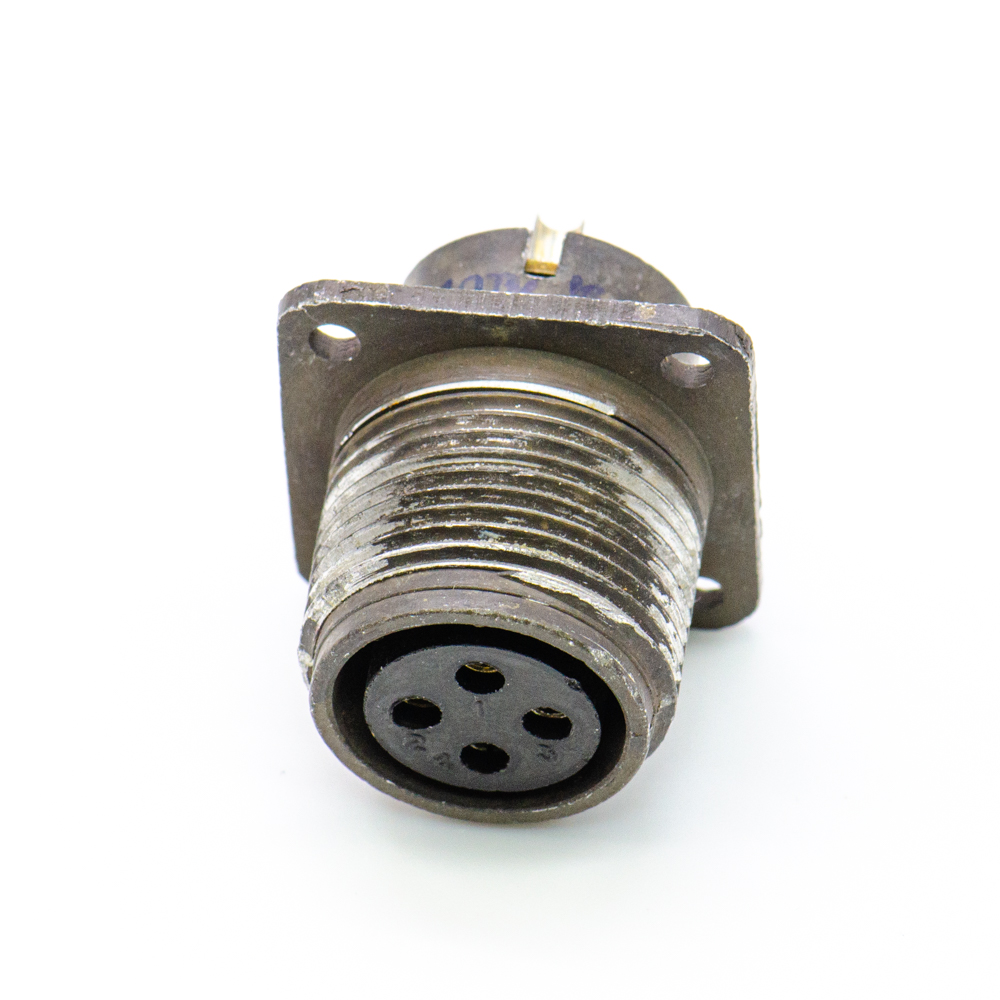

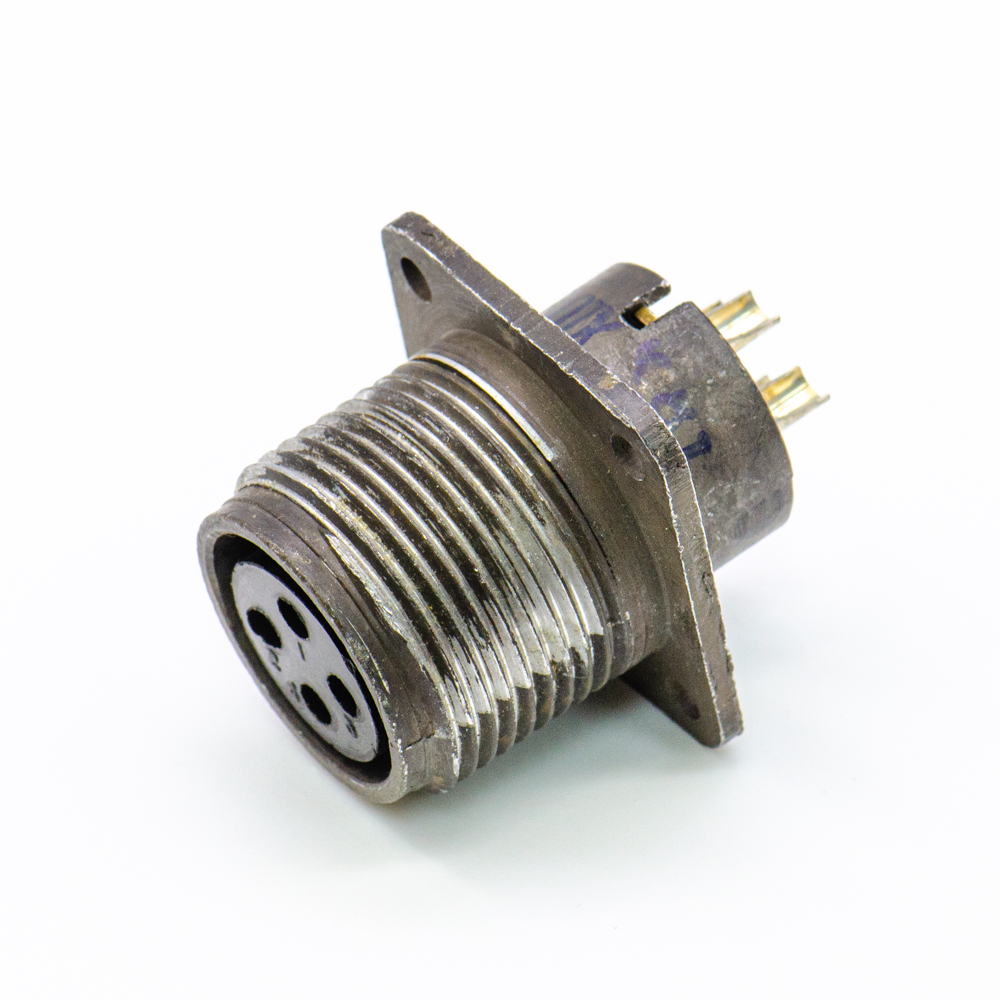

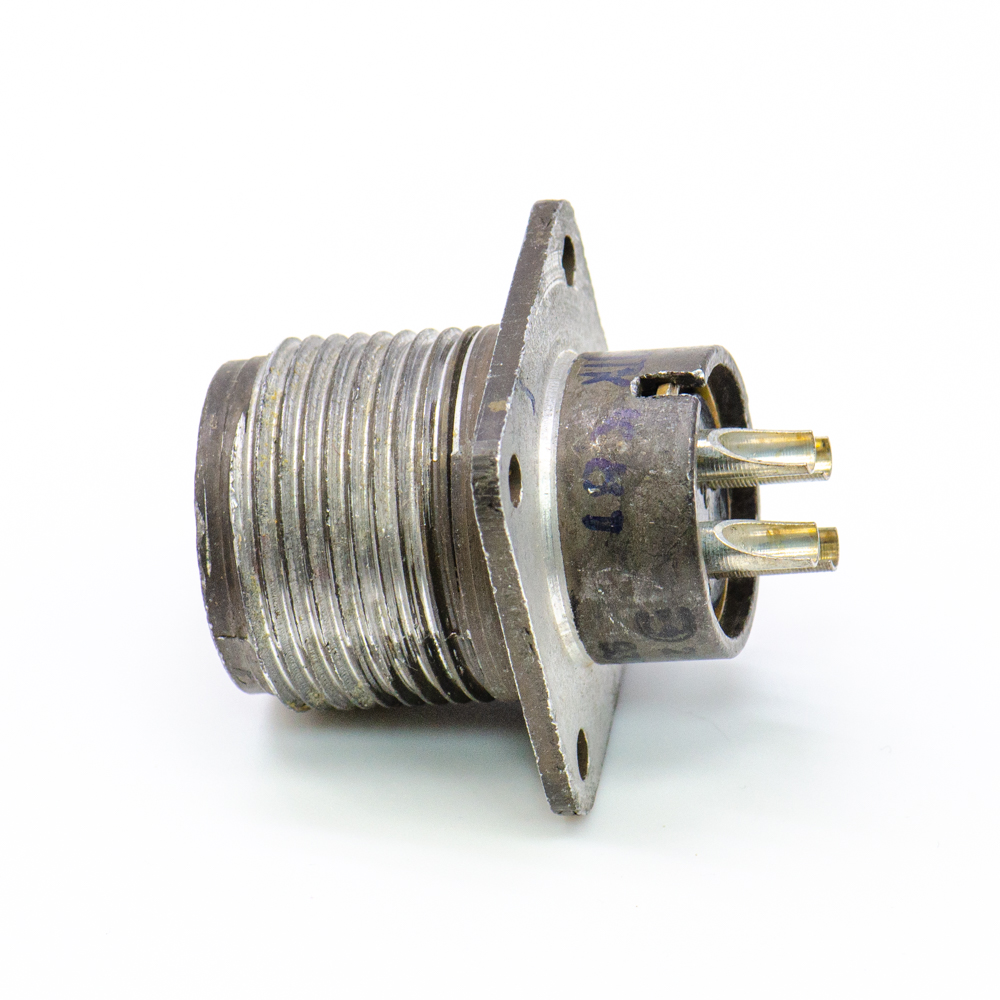

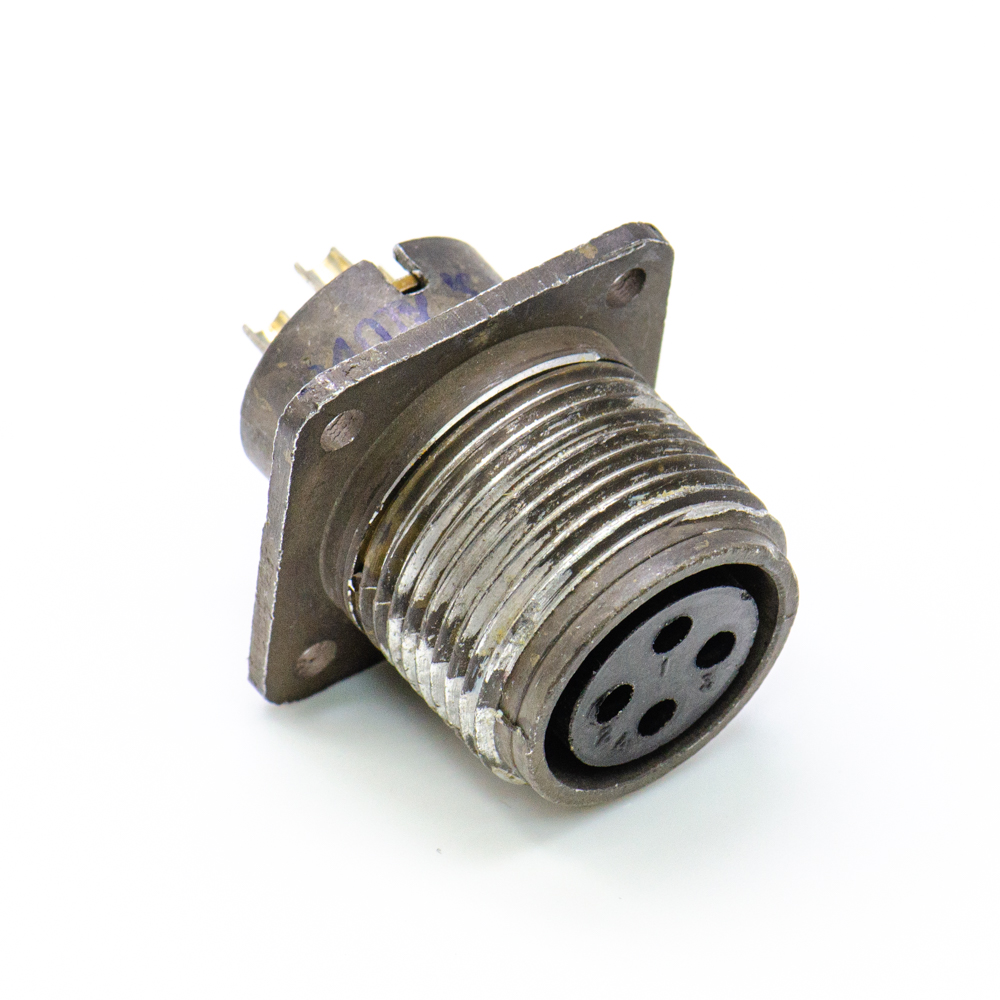

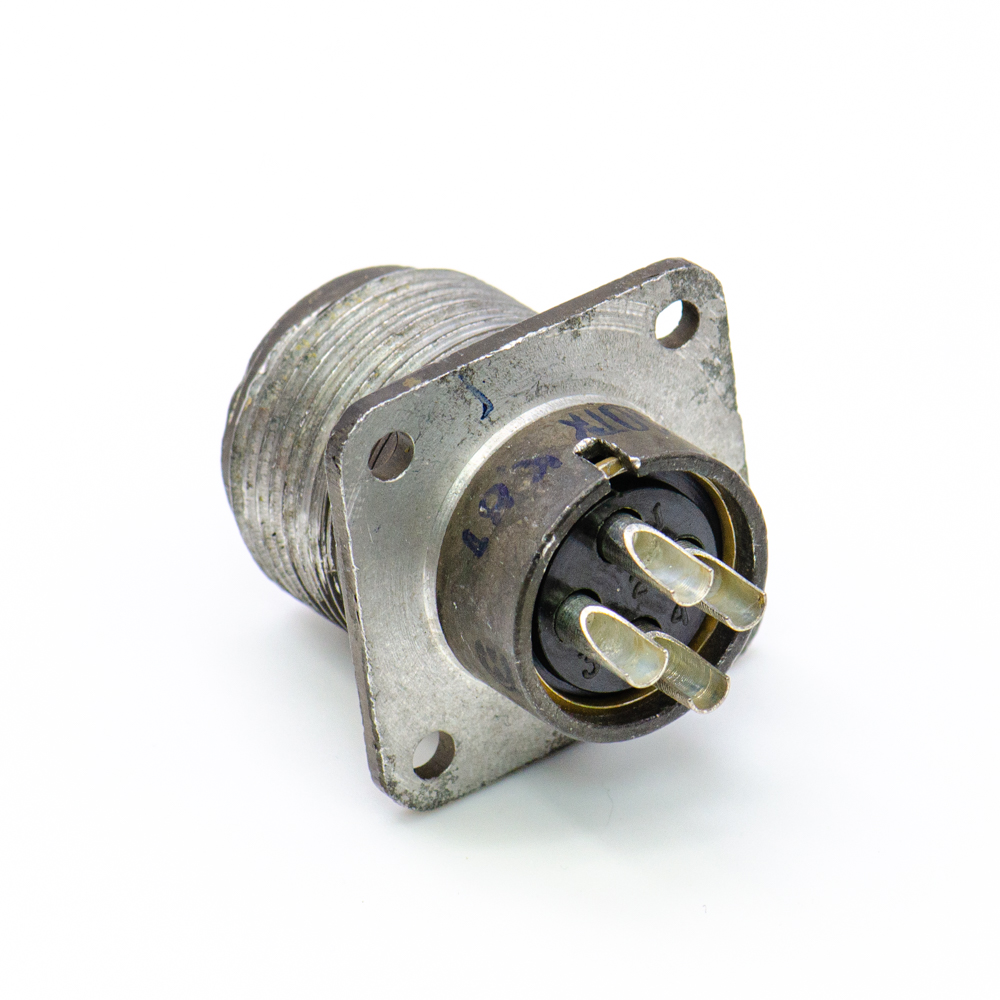

2РТТ20Б4Г6В Розетка блочная, ГЕ0.364.120 ТУ, перекрут(арт. TN-7636)

2РТТ20Б4Г6В Розетка блочная, перекрут – разъём низкочастотный цилиндрический для внутреннего монтажа. Структура условного обозначения: 2РТТ - тип соединителя; 20 - условный размер корпуса; Б – корпус блочный; 4 - количество контактов; Г - розетка (гнездо); 6 - сочетание контактов (6 - 4 контакта диаметром 2,5 мм); покрытие контактов – серебро; В – всеклиматическое исполнение. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединители 2РТТ взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТ-А по ГЕ0.364.118ТУ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РТТ20Б4Г6В Розетка блочная, ГЕ0.364.120 ТУ, перекрут
Торговая марка ПО "Коннектор", Харьков
Страна происхождения УКРАИНА
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 27,9
Дата изготовленияi 1976-1991
Транслитерация 2RTT20B4G6V Block socket, GE0.364.120 TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования ГЕ0.364.120 ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка блочная
Серия разъемов 2РТТ
Условный размер корпуса 20
Количество контактов 4 контакта
Материал контактов латунь
Покрытие контактов Ag (серебро)
Вид корпуса Б - приборный
Вид патрубка нет
Сочетание контактов 6 - 4 контака Ø 2,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 4 - Ø 2,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет

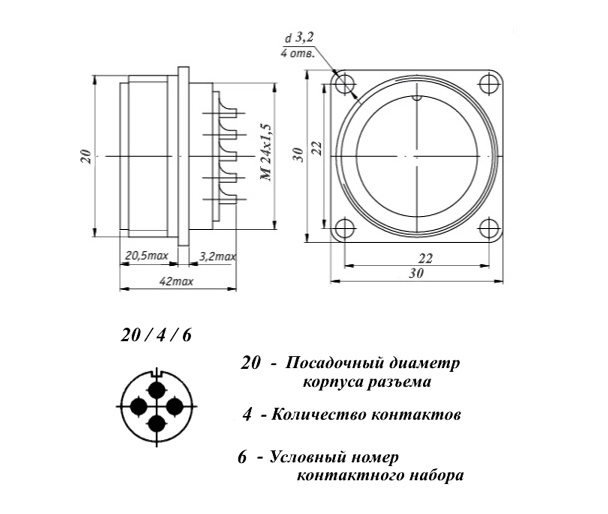

Установочные размеры 22 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения резьбовой
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора бакелит
Цвет изолятора черный
Шаг резьбы накидной гайки M24х1,5 mm
Габаритные размеры L*W*H 30х30х42 mm
Длина корпуса 30 mm
Ширина корпуса 30 mm
Высота корпуса 42 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Транслитерация 2RTT20B4G6V Block socket, GE0.364.120 TU, twist
Фактическая маркировка 2РТТ20Б4ЭШ8, 2РТТ20Б3Ш5В
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение кабельные вилки 2РТ-А, ШР
Другие наименования розетка блочная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

Технические характеристики

Рабочее напряжение, max 850 V
Рабочий ток на контакт, max 25 A - для контактов Ø 2,5 mm
Сопротивление контактов не более 1 mΩ - для контактов Ø 2,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 30 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 150 g
Механический удар многократное действие: длительность действия 1 - 5 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +20°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
