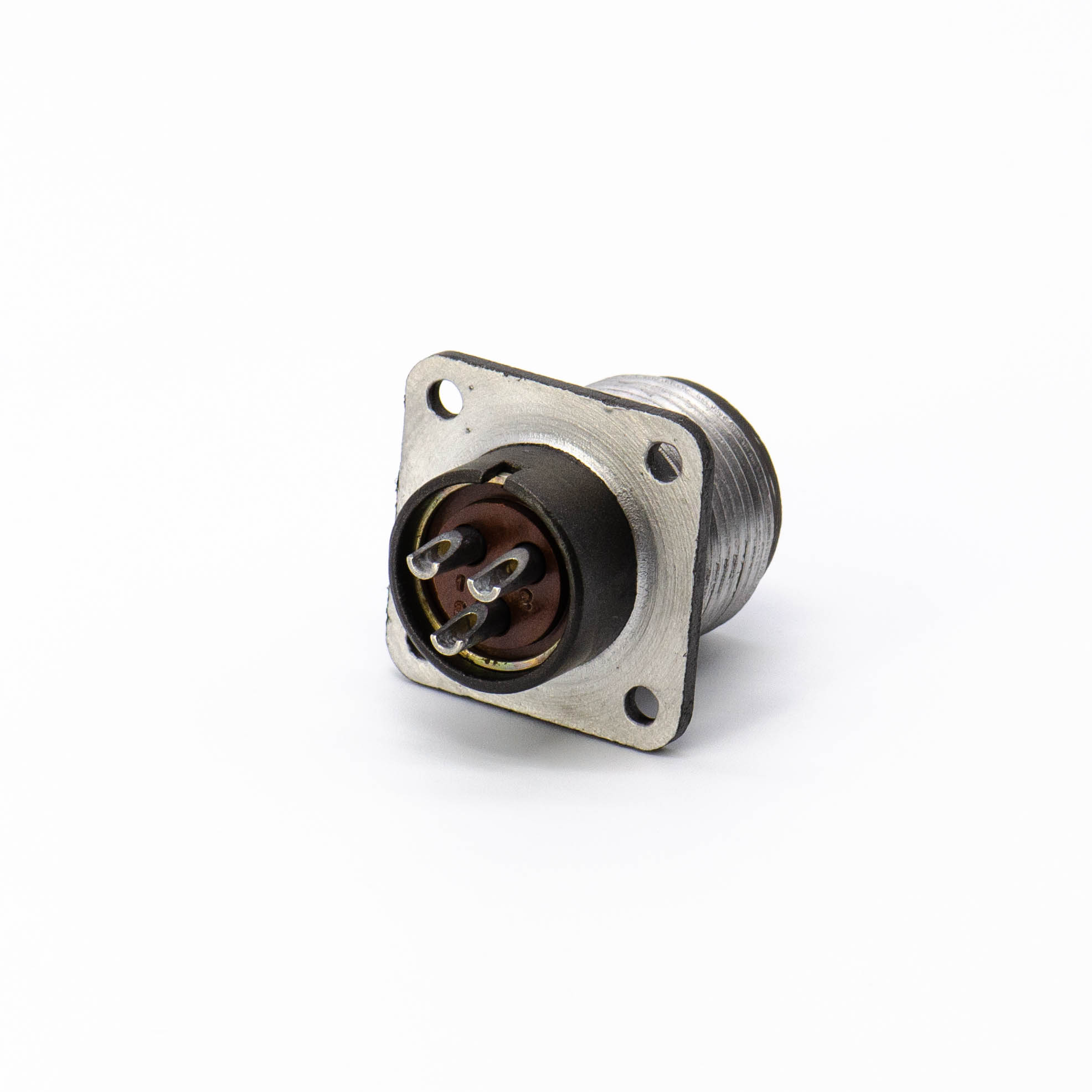

2РТТ20Б3Ш38В Вилка блочная. (арт. KP-8675)

Разъём 2РТТ20Б3Ш38В предназначен для работы в электрических цепях постоянного и переменного тока. Расшифровка: 2РТТ - тип соединителя; 20 - условный размер корпуса; Б - блочная часть без патрубка; 3 - количество контактов; Ш - вилка (штырь); 38 - обозначение сочетания контактов - 3 контакта диаметром 1,5 мм; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка НПО «Элекон», г. Казань
Страна происхождения РОССИЯ
ТУ ГЕ0.364.120ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 21,3
Дата выпуска 2022
Транслитерация 2RTT20B3SH38V
Вид упаковки полиэт. пакет
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Кратность отгрузки 1
Дата изготовленияi 2022
Нормы и требования ГЕ0.364.120ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка блочная
Серия низкочастотных соединителей 2РТТ
Условный размер корпуса 20
Количество выводов или контактов 3
Условный номер контактного набора 4 - 2 контакта Ø 2,5 mm
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка без кожуха
Метод сочленения резьбовой
Метод монтажа объёмный
Фактическая маркировка 2РТТ20Б3Ш38В
Наличие паспорта - этикетки этикетка
Цвет изделия темно-серый

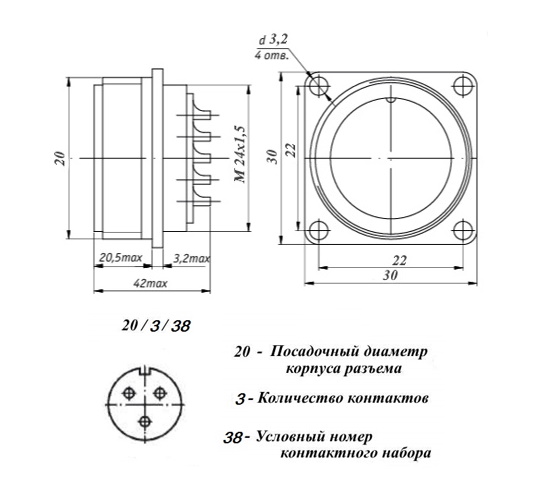

Габаритные размеры L*W*H 32х29х29 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка нет
Тип контактов штырь
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 850 V
Рабочий ток 35 A
Синусоидальная вибрация: -
- диапазон частот 1-5000 Hz
- амплитуда ускорения 300 m/c²
Акустические шумы: -
- уровень звукового давления 170 dB
- линейное ускорение 2 000 m/c²
Сопротивление изоляции 5 000 MΩ
Ускорение при механическом ударе одиноч. действия 10 000 m/с²
Ускорение при механическом ударе многокр. действия 1 500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1 000 час
Интервал рабочих температур от -60 до 100°С
Относительная влажность 98% при температуре 20°С
Макс. срок хранения 15 лет
Ресурс 500 циклов
Климатическое исполнениеi В - всеклиматическое исполнение
Статус изделия Выпускает ОАО "Завод Элекон", г. Казань
Срок отгрузки со склада 1 день (в наличии)
