2РТ48У26НШ2Н Розетка кабельная, бР0.364.032ТУ, перекрут(арт. KP-1127)

ПО " Коннектор" , Харьков; 700 V; К - кабельный; Н - гайка для неэкранированного кабеля; объемный; " 1" - ОТК; 9 A - для контактов Ø 1,5 mm; розетка кабельная, соединитель, разъем соединительный, соединитель электрический...; 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

2РТ48У26НШ2Н Розетка кабельная - разъём теплостойкий низкочастотный цилиндрический для внутреннего монтажа. Структура условного обозначения: 2РТ - тип соединителя; 48 - условный размер корпуса; У – с угловым патрубком (кабельная часть); 26 - количество контактов; Н – гайка патрубка для неэкранированного кабеля; Ш - розетка (гнездо); 2 - сочетание контактов (2 - 26 контактов диаметром 1,5 мм); Н -  покрытие контактов – никель. Разъем предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Соединители 2РТ-А взаимосочленяемы с соединителями типа ШР по ГЕ0.364.107ТУ и соединителями 2РТТ по ГЕ0.364.120ТУ. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 2РТ48У26НШ2Н Розетка кабельная, бР0.364.032ТУ, перекрут
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 242
Дата изготовленияi 1976-1991
Транслитерация 2RT48U26NSH2N Cable socket, bR0.364.032TU, twist
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Нормы и требования бР0.364.032ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический низкочастотный
Типономинал / Типоконструкция розетка кабельная
Серия разъемов 2РТ
Условный размер корпуса 48
Количество контактов 26 контактов
Материал контактов латунь
Покрытие контактов Ni (никель)
Вид корпуса К - кабельный
Вид патрубка У - угловой патрубок
Вид концевой гайки патрубка Н - гайка для неэкранированного кабеля
Сочетание контактов 2 - 26 контактов Ø 1,5 mm
Тип контактов гнездо
Форма контактов круглые
Диаметр контактов 26 - Ø 1,5 mm
Контакт извлекаемый да
Поляризация корпуса одношпоночная
Наличие уплотнительной втулки нет
Герметичность нет
Метод сочленения резьбовой
Метод монтажа механический объемный
Метод монтажа электрический пайка
Материал изолятора карболит
Цвет изолятора черный
Шаг резьбы накидной гайки M52х1,5 mm

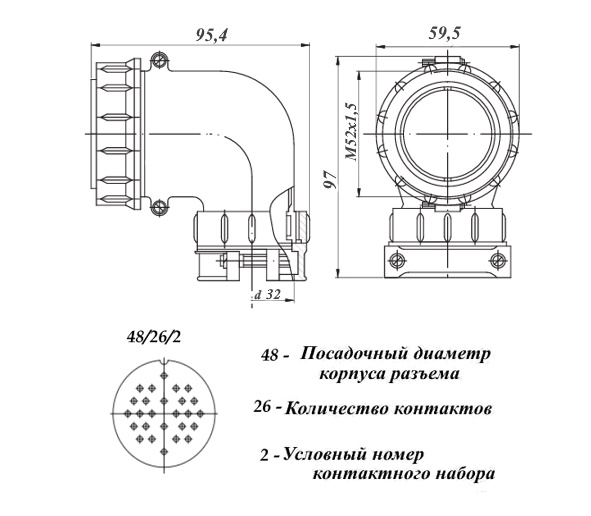

Габаритные размеры L*W*H 95,4х59,5х82,4 mm
Диаметр корпуса 59,5 mm
Длина корпуса 95,4 mm
Высота корпуса 97 mm
Материал корпуса алюминиевый сплав А-22
Покрытие корпуса оксидирование
Цвет корпуса серый
Наличие ориентации расположение контактов, паз
Дополнительные характеристики перекрут
Транслитерация 2RT48U26NSH2N Cable socket, bR0.364.032TU, twist
Фактическая маркировка 2РТ48У26ЭШ2-А, 2РТ48У26ЭШ2
Рабочее положение любое
Наличие паспорта - этикетки нет
Взаимосочленение блочные вилки 2РТТ, ШР
Другие наименования розетка кабельная, соединитель, разъем соединительный, соединитель электрический...
Аналогичные серии 2РТТ.., 2РТ-А…, ШР…, PRB…,P…, WS..., WY…

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт, max 9 A - для контактов Ø 1,5 mm
Сопротивление контактов не более 2,5 mΩ - для контактов Ø 1,5 mm
Синусоидальная вибрация: :
- диапазон частот 1-5000 Hz
- амплитуда ускорения 10 g
Акустические шумы: :
- уровень звукового давления 170 dB
Сопротивление изоляции 1000 MΩ
Механический удар многократное действие: пиковое ударное ускорение 10 g
Механический удар многократное действие: длительность действия 1 - 3 ms
Механический удар однократное действие: пиковое ударное ускорение 1000 g
Механический удар однократное действие: длительность действия 0,1 - 2 ms

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 1,33х10⁻⁴ Pa до 50,6х10⁴ Pa
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 1000 час.
Минимальная наработка при температуре max +80°С 1000 час
