2РТ28П7НГ9-А Вилка. (арт. KP-2242)

Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

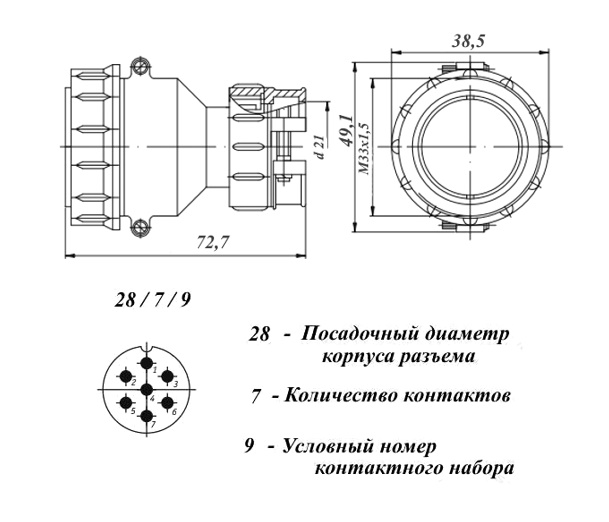

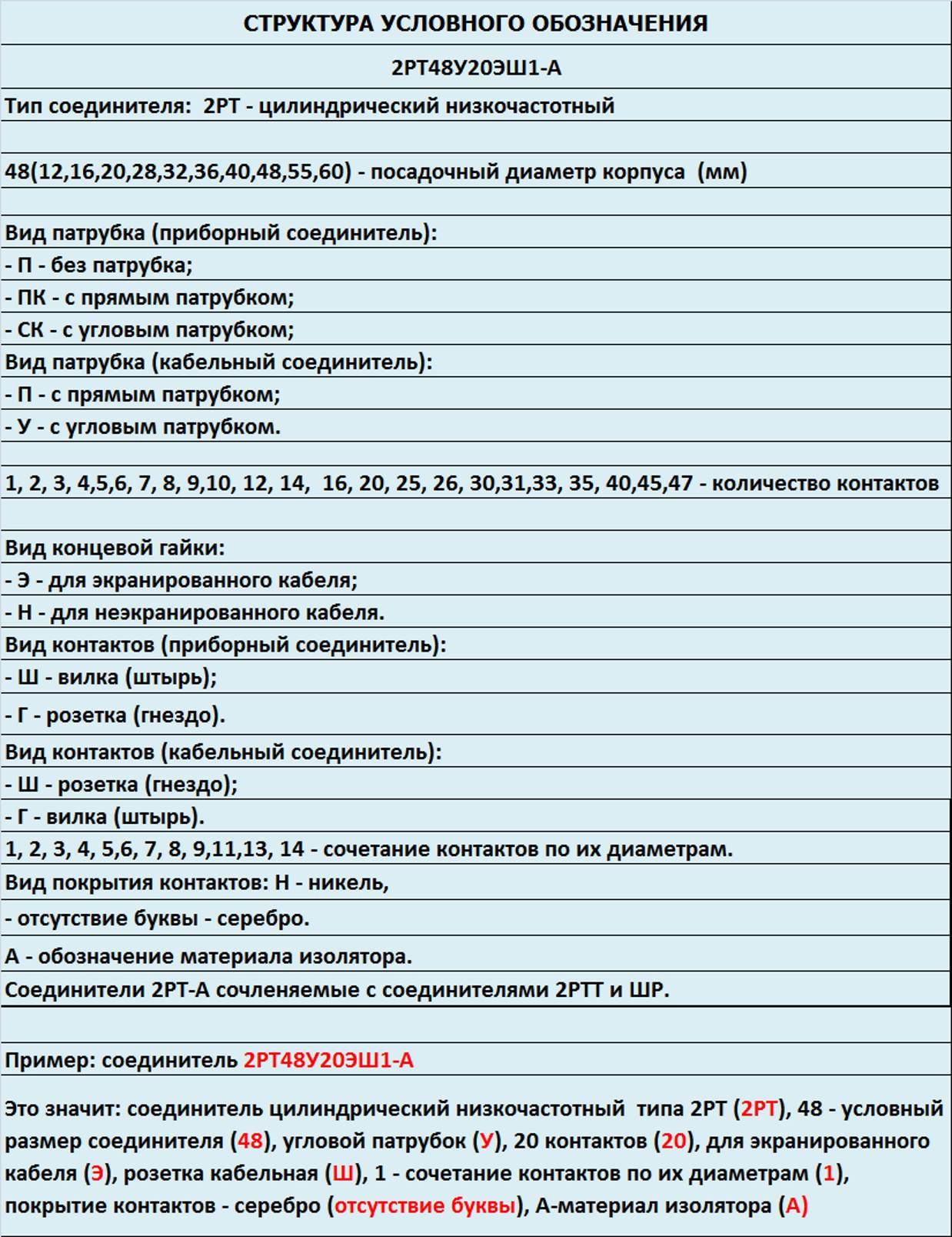

2РТ28П7НГ9-А вилка кабельная с прямым патрубком и гайкой для неэкранированного кабеля Соединитель 2РТ28П7НГ9-А теплостойкий низкочастотный цилиндрический с резьбовой фиксацией сочленённого положения. Предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц. Расшифровка: 2РТ - тип соединителя; 28 - условный размер корпуса; П - конструктивное исполнение: для приборной части: П - без патрубка; ПК - с прямым патрубком; СК - с угловым патрубком; для кабельной части: П - с прямым патрубком; У - с угловым патрубком; 7 - количество контактов; Н - вид гайки патрубка: Э - для экранированного кабеля; Н - для неэкранированного кабеля; Г - вид контактов: для приборной части: Г - розетка, Ш - вилка; для кабельной части: Ш -  розетка, Г - вилка;
9 - обозначение сочетания контактов (условное число);А - дополнительное обозначение - по материал изолятора. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «Нур»
Страна происхождения СССР
ТУ ГЕО.364.118ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 89,4
Дата изготовленияi 1976-1991
Транслитерация 2RT28P7NG9-A Fork
Состояние упаковки самоупаковка
Кратность отгрузки 1
Нормы и требования ГЕО.364.118ТУ

Основные параметры

Функциональная группа соединители
Функциональный тип цилиндрический
Типономинал / Типоконструкция вилка кабельная
Серия низкочастотных соединителей 2РТ
Условный размер корпуса 28
Количество выводов или контактов 7
Покрытие выводов или контактов Ag (серебро)
Тип кожуха или патрубка прямой для неэкранированного кабеля
Метод сочленения резьбовой
Метод монтажа объемный
Фактическая маркировка 2РТ28П7НГ9-А
Наличие паспорта - этикетки нет
Цвет изделия тёмно-серый
Габаритные размеры L*W*H 70х48 mm
Материал корпуса алюминиевый сплав А-22
Материал вставки (изолятора) карболит
Гайка патрубка для экранированого кабеля
Тип контактов гнездо
Герметичность нет

Технические характеристики

Сопротивление контактов не более 1 mΩ
Номинальное напряжение 700 V
Рабочий ток 25 A
- диапазон частот 1-10000 Hz
- амплитуда ускорения 100 m/c²
Сопротивление изоляции 1000 MΩ
Ускорение при механическом ударе одиноч. действия 10000 m/с²
Ускорение при механическом ударе многокр. действия 1500 m/с²

Условия эксплуатации

Минимальная наработка при температуре max +80°С 1000 час
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
