Скидка на  Конденсаторы электролитические
-20%

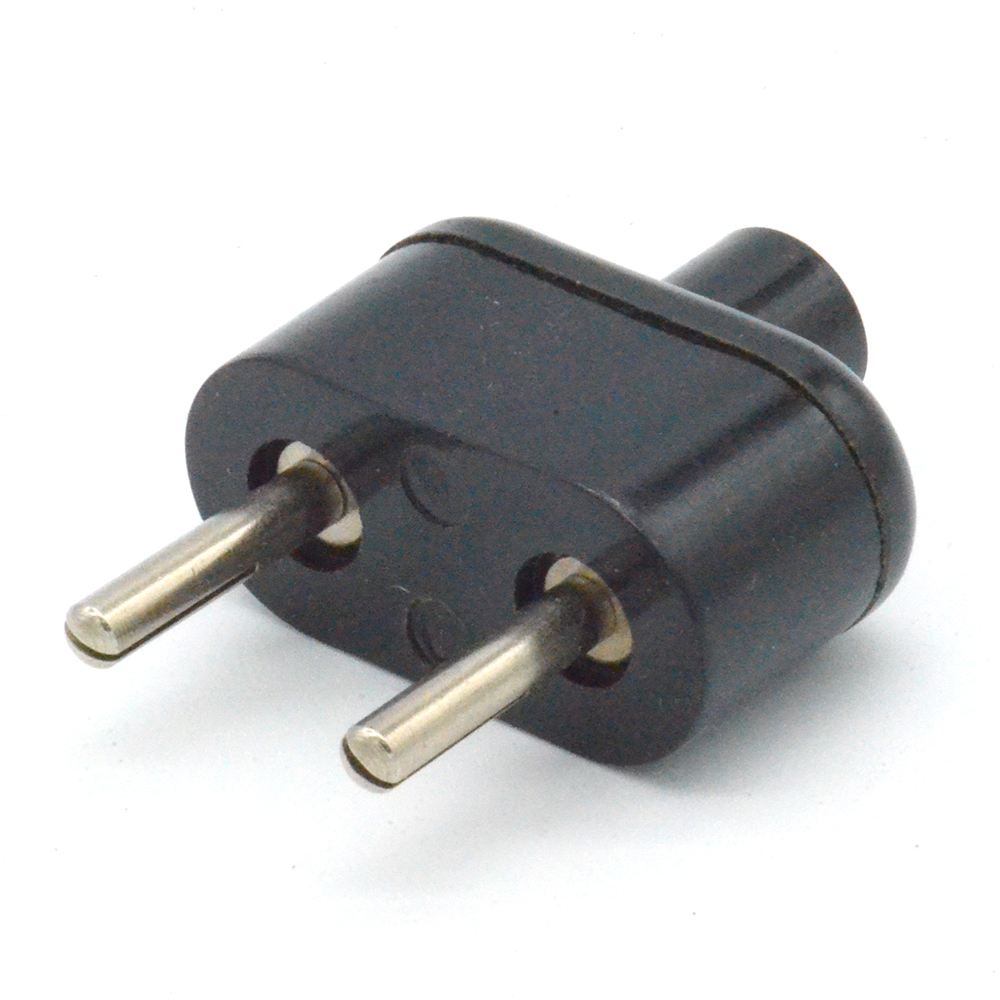

ВД1-1 Вилка двухполюсная с прорезью, черная.(арт. TM-2464)

No name USSR; 10 A; 36 V
СССР
Артикул (ID): TM-2464
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ га0.364.003ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
Аналоги и альтернативы
ID: 284400
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ВД1-1 Вилка двухполюсная с прорезью, черная. Структура условного обозначения: ВД – вилка двухполюсная; 1 – номер разработки; 1 – черный цвет и присоединение проводов «под пайку». Предназначена для контроля электрических цепей радиоэлектронной аппаратуры, коммутации цепей переменного тока, подключения проводов и коннекторов в электро- и радиоаппаратуре, присоединения переносных приемников постоянного тока напряжением до 36 V, встроенных в передвижных средствах наземного, водного и воздушного транспорта. ВД1(коричневая) отличается цветом и монтажом проводов «под винт». Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВД1-1 Вилка двухполюсная с прорезью, черная.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования га0.364.003ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 19,8
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация Plug bipolar VD1-1 slot, black
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип сетевые вилки, розетки
Вид соединителя вилка
Серия сетевого соединителя ВД1
Количество контактов 2
Размер контактов 4 mm
Тип контактов штырь
Вид контактов круглые
Материал контактов латунь
Покрытие контактов химникель
Метод монтажа механический на кабель
Метод монтажа электрический винт
Наличие фланца нет
Материал корпуса аминопласт
Цвет корпуса черный
Длина корпуса 37,6 mm
Ширина корпуса 21.7 mm
Высота корпуса 30,4 mm
Габаритные размеры L*W*H 49.5х37,4х18,6 mm
Дополнительные характеристики контакты с прорезью
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 36 V
Сопротивление изоляции 1000 MΩ
Сопротивление контактов не более 0,01 Ω

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi УХЛ
Минимальная наработка 10000 час.
Ресурс 10000 сочленений-расчленений
ВД1-1 Вилка двухполюсная с прорезью, черная.   (datasheet)
