СНП59-64/95х11Р-20-2 Розетка прямая, врубная(арт. ZA-2061)

No name Russia; 250 V; 2 A; в плату; " 1" - ОТК; П - прямой хвостовик; Ке0.364.043ТУ
РОССИЯ
Артикул (ID): ZA-2061
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043ТУ
Подробная документация
ID: 238819
На складе 210 шт
  • Цена от 78.56 ₽
  • 1 шт 90.46 ₽
  • от 10 шт 83.32 ₽
  • от 100 шт 78.56 ₽
Количество
Быстрый заказ

СНП59-64/95х11Р-20-2 Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 59 – порядковый номер разработки; 64 – количество контактов; 95х11 условный размер корпуса (длина х ширина); Р – розетка (гнездо); 20 – конструктивное разновидность (розетка косвенного соединения печатной платы прямая); 2 – покрытие контактов (серебро). Соединители СНП59 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП59-64/95х11Р-20-2 Розетка прямая, врубная
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования Ке0.364.043 ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 23,3
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNP59-64/95x11R-20-2 Straight socket, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП59
Типономинал / Типоконструкция розетка
Количество контактов 64
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора коричневый

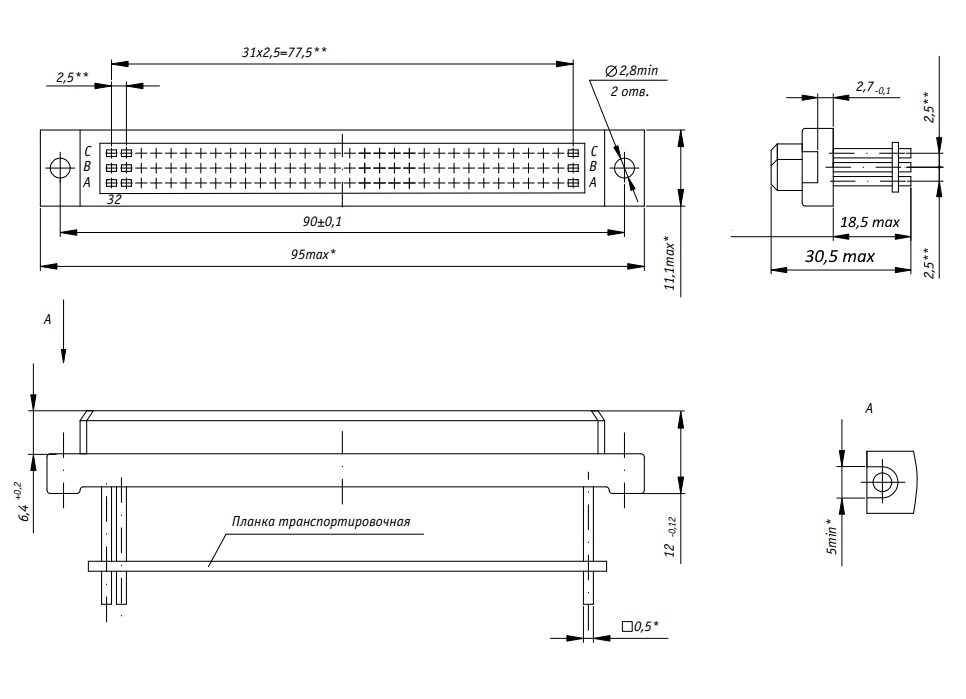

Габаритные размеры L*W*H 95х11х30,5 mm
Длина изолятора 95 mm
Ширина изолятора 11 mm
Высота изолятора 12 mm
Цвет изолятора коричневый
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка, накрутка
Вид контактов плоские
Тип контактов гнездо
Установочные размеры 90 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП59-64Р-20

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП59-64/95х11Р-20-2 Розетка прямая, врубная   (datasheet)
