СНП59-48/95х11Р-20-2-В Розетка прямая, врубная (арт. OP-1088)

ПО " Эльбрус" , Изобильный; 250 V; 2 A; в плату; " 1" - ОТК; П - прямой хвостовик; Ке0.364.043ТУ
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
СССР
Артикул (ID): OP-1088
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ Ке0.364.043ТУ
Подробная документация
ID: 281227
На складе 104 шт
  • Цена от
    Включая НДС
     195 ₽
  • 1 шт. 225 ₽
  • от 5 шт. 205 ₽
  • от 50 шт. 195 ₽
Количество
Быстрый заказ

СНП59-48/95х11Р-20-2-В Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП – тип соединителя; 59 – порядковый номер разработки; 48 – количество контактов; 95х11 условный размер корпуса (длина х ширина); Р – розетка (гнездо); 20 – конструктивное разновидность (розетка косвенного соединения печатной платы прямая); 2 – покрытие контактов (серебро). Соединители СНП59 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250В, 400В, 1000В (в зависимости от контактности) и силе тока до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования Ке0.364.043 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 14,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNP59-48/95x11R-20-2-V Socket, straight, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП59
Типономинал / Типоконструкция розетка
Количество контактов 48
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов два
Материал изолятора пластик
Цвет изолятора зелёный
Габаритные размеры L*W*H 95х11х25 mm
Длина изолятора 95 mm
Ширина изолятора 11 mm
Высота изолятора 12 mm
Цвет изолятора зелёный
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка, накрутка
Вид контактов плоские
Тип контактов гнездо
Установочные размеры 90 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,8 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП59-48Р-20-2-В
Статус изделия Выпускает ПО "Коннектор", Украина
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 2 A
Сопротивление контактов не более 15 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений

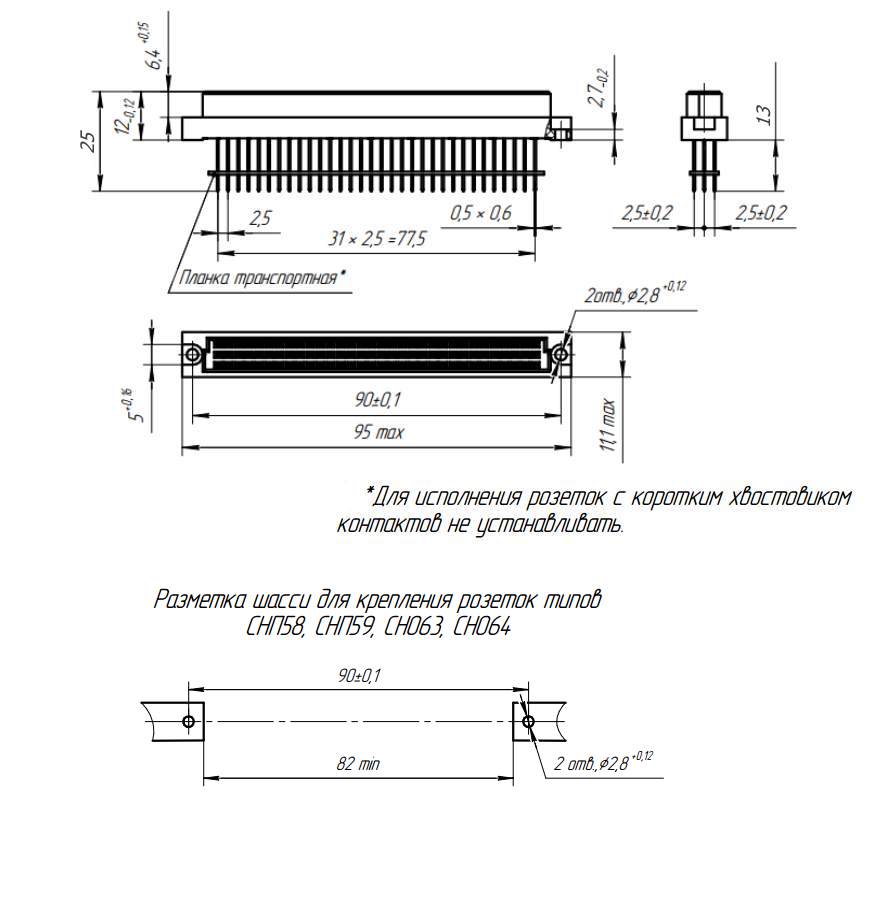

СНП59-48/95х11Р-20-2-В Розетка прямая, врубная   (datasheet)
