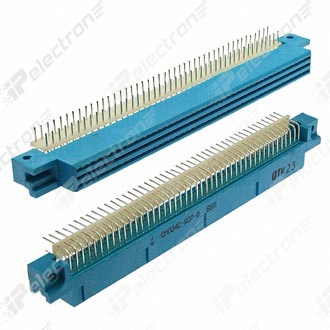

СНП34С-90/132х9,4Р-22-В Розетка угловая, врубная (арт. ZA-2049)

Завод Резистор, Эчмиадзин; 150 V; 2 A; в плату; " 1" - ОТК; У - угловой хвостовик; бР0.364.106 ТУ
СССР
Артикул (ID): ZA-2049
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.106 ТУ
Подробная документация
Аналоги и альтернативы
ID: 238807
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СНП34С-90/132х9,4Р-22-В Розетка угловая – соединитель электрический низкочастотный прямоугольный малогабаритный для печатного монтажа врубного сочленения. Структура условного обозначения: СНП34С – тип соединителя, покрытие контактов серебро; 90 – количество контактов; 132х9,4 условный размер; Р – розетка (гнездо); 22 – конструктивное разновидность (угловая розетка с изогнутыми контактом); В – всеклиматическое исполнение. Метод монтажа: пайка и накрутка одновременно. Используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Предназначены для соединения электрических цепей постоянного, переменного с частотой до 3 МГц и импульсного токов при напряжении до 150 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования бР0.364.106 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 22
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация СНП34С-90/132х9,4Р-22-В Розетка прямая, врубная
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП34С
Типономинал / Типоконструкция розетка
Количество контактов 90
Диаметр контактов 0,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,0 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов два
Материал изолятора пластик
Цвет изолятора синий
Габаритные размеры L*W*H 132х13х21,5 mm
Длина изолятора 132 mm
Ширина изолятора 9,4 mm
Высота изолятора 16 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика У - угловой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка и накрутка одновременно
Вид контактов круглые
Тип контактов гнездо
Установочные размеры 125 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения байонетный
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНРС-90Р-В
Статус изделия Выпускает ПО "Коннектор", Украина
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 2 A
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 12000 час.
Ресурс 500 сочленений-расчленений

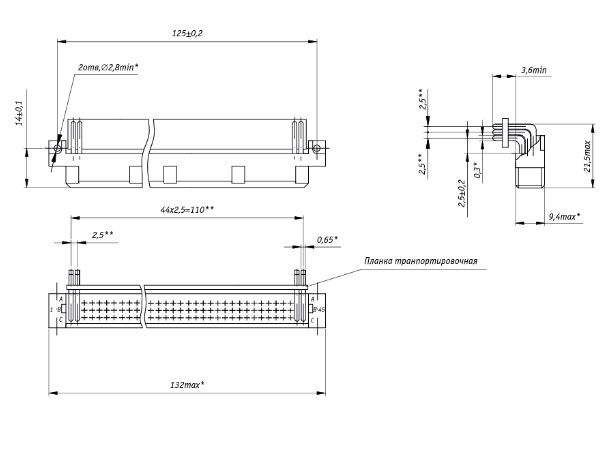

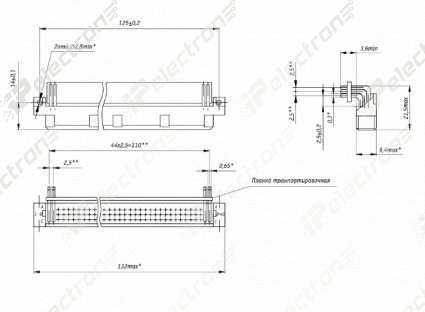

СНП34С-90/132х9,4Р-22-В Розетка угловая, врубная   (datasheet)
