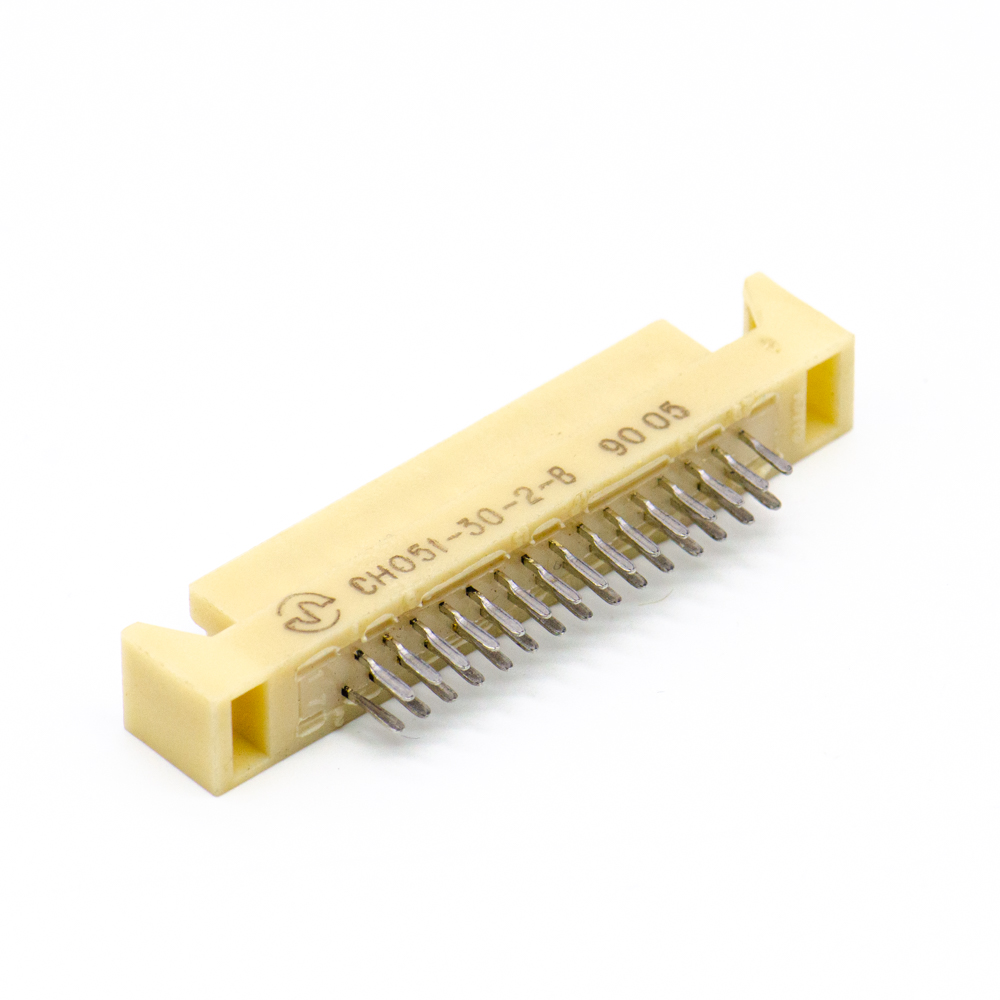

СНО51-30/59х9Р-2-В Розетка прямая, врубная(арт. TN-1830)

ОАО «Каскад», г. Черкесск; 150 V; 1 A; объемный монтаж; " 1" - ОТК; П - прямой хвостовик; бР0.364.006ТУ
СССР
Артикул (ID): TN-1830
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.006ТУ
Подробная документация
Аналоги и альтернативы
ID: 255680
На складе 2 шт
  • Цена от 79 ₽
  • 1 шт 79 ₽
Количество
Быстрый заказ

СНО51-30/59х9Р-2-В Розетка прямая – соединитель электрический низкочастотный прямоугольный малогабаритный для объемного монтажа врубного сочленения. Структура условного обозначения: СН0 – тип соединителя; 51 – порядковый номер разработки, покрытие контактов серебро, сплав серебра; 30 – количество контактов; 59х9 условный размер; Р – розетка (гнездо); 2 – конструктивное разновидность (хвостовик кабельных розеток для объемного монтажа); В – всеклиматическое исполнение. Предназначены для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с напряжением 250 В и током нагрузки до 2А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНО51-30/59х9Р-2-В Розетка прямая, врубная
Торговая марка ОАО «Каскад», г. Черкесск
Страна изготовления СССР
Нормы и требования бР0.364.006ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 7,15
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SNO51-30/59x9R-2-V Socket, straight, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНО51
Типономинал / Типоконструкция розетка
Количество контактов 30
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора черный,белый
Габаритные размеры L*W*H 58,5х8,5х18 mm
Длина изолятора 58,5 mm
Ширина изолятора 8,5 mm
Высота изолятора 12 mm
Цвет изолятора черный,белый
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Вид контактов плоские
Тип контактов гнездо
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция кабельная
Наличие ориентации выступ
Фактическая маркировка СНО51-30-2-В

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
- диапазон частот 1-500 Hz
- амплитуда ускорения 40 g

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНО51-30/59х9Р-2-В Розетка прямая, врубная   (datasheet)

Функциональные аналоги

СНО51-30/59х9Р-2 Розетка Каскад, фото
СНО51-30/59х9Р-2 Розетка Каскад
СНО52-30/59х9Р-2-В Розетка Каскад, фото
СНО52-30/59х9Р-2-В Розетка Каскад
СНО52-30/59х9Р-2 Розетка Каскад, фото
СНО52-30/59х9Р-2 Розетка Каскад
