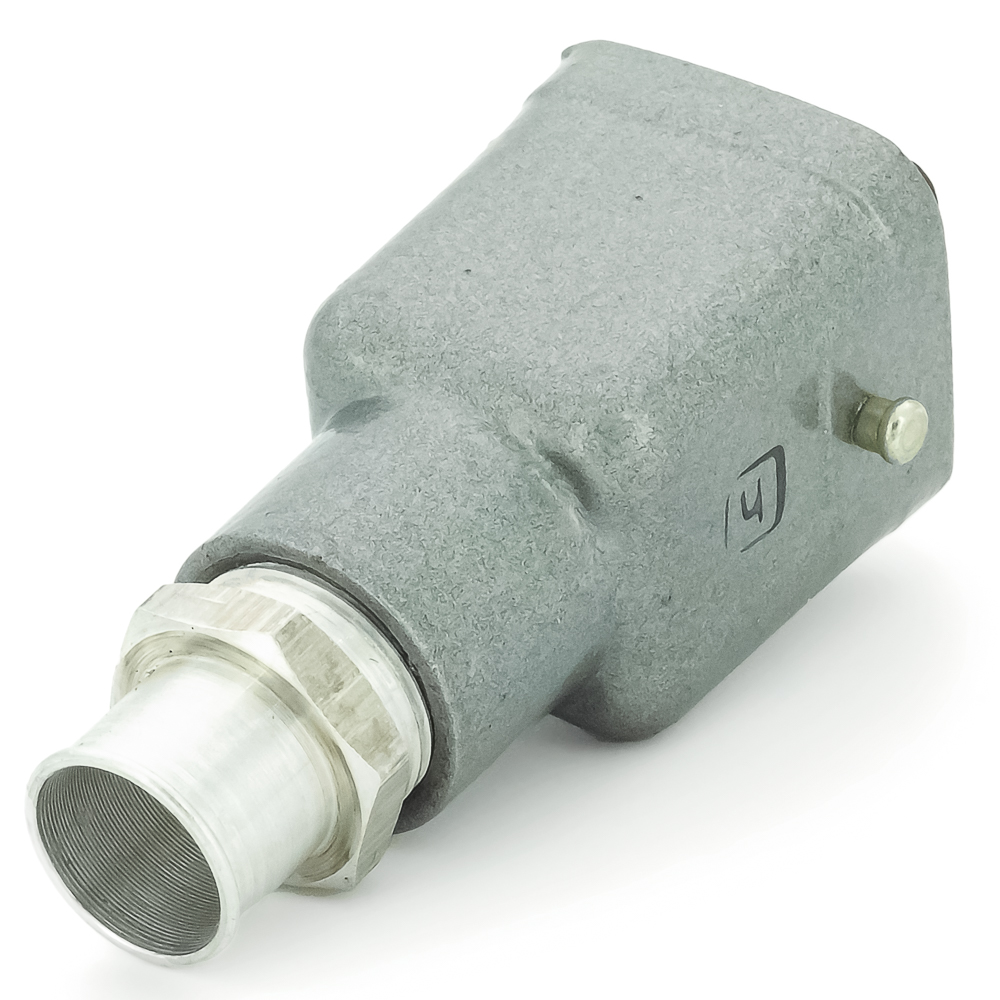

РШАГКП-6-1 Розетка кабельная карболит врубная (арт. SN-6479)

ОАО «Карачевский завод «Электродеталь»; 600 V; 6 A; " 1" - ОТК; алюминий; ПЩ0.364.015ТУ

РШАГКП-6-1 Розетка кабельная карболит врубная - электрический низкочастотный прямоугольный соединитель нормальных габаритов для наружного монтажа. Структура условного обозначения: РША – тип соединителя: соединитель штепсельный типа «А»; Г – розетка; КП - кабельная прямая часть; 6 - количество контактов; 1 - количество втулок в корпусе; отсутствие буквы В - климатическое исполнение УХЛ по ГОСТ 15150-69. Покрытие контактов: серебро (отсутствие в обозначении буквы «О»). Предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Розетка оснащена универсальным металлическим корпусом с замком и имеет прямой выход кабеля. Для фиксации сочлененного положения розетка имеет специальные зажимы. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования ПЩ0.364.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 38
Вид упаковки полиэт. пакет (1шт)
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация RSHAGKP-6-1 Carbolite cable socket, plug-in
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШАГ
Типономинал / Типоконструкция розетка
Количество контактов 6
Вид контактов круглые
Размер контактов 1,5х4 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг контактов в ряду 5,5 mm
Наличие зажима нет
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Количество втулок одна
Вид втулок обычная
Материал изолятора карболит
Цвет изолятора коричневый

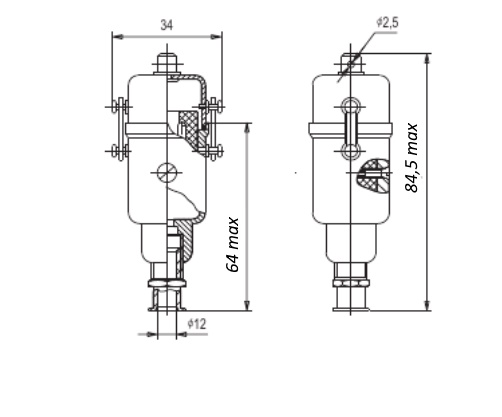

Габаритные размеры L*W*H 34х32,5х66 mm
Длина изолятора 22 mm
Ширина изолятора 22 mm
Высота изолятора 22 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 21 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,5 mm
Метод сочленения врубной
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 600 V
Рабочий ток, max 6 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-200 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 2100 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +40°С
Макс. срок хранения 20 лет
Ресурс 1000 сочленений-расчленений
