Скидка на Керамика техническая
-20%

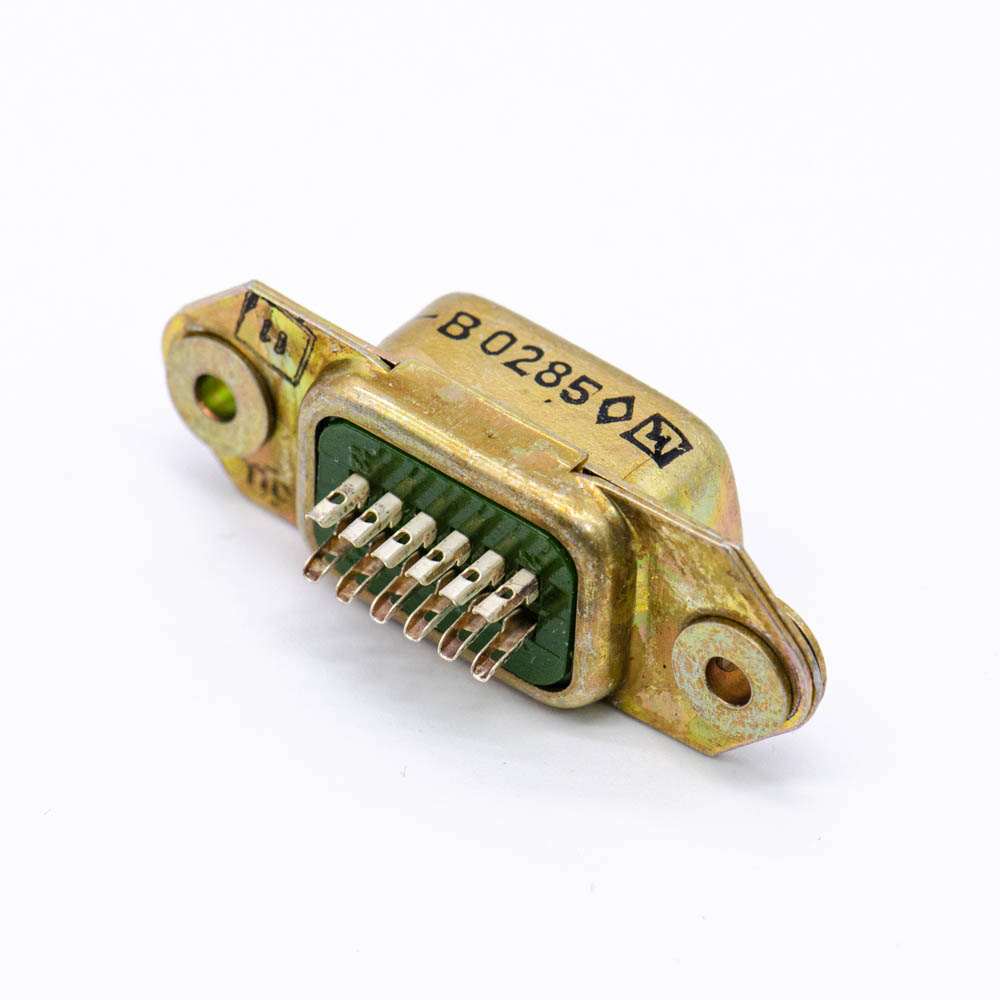

РПМ7-12Г-ПБ-В Розетка врубная пластмасса (арт. OP-1212)

ПО " Эльбрус" , Изобильный; " 5" - ВП, ПЗ
СССР
Артикул (ID): OP-1212
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.364.043ТУ
Подробная документация
ID: 281276
На складе 28 шт
  • Цена от
    Включая НДС
     24.45 ₽
  • 1 шт. 26.4 ₽
  • от 10 шт. 24.45 ₽
Количество
Быстрый заказ

РПМ7-12Г-ПБ-В Розетка врубная – электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РПМ – тип соединителя; 7 – порядковый номе разработки; 12 – количество контактов; Г – тип контакта – розетка (гнездо); ПБ – конструктивное исполнение (приборная часть для межблочных соединений); В – всеклиматическое исполнение. Малогабаритные соединители РПМ7 предназначены для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов при напряжении до 150 В и силе тока до 1 А. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования ОЮ0.364.043ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9
Дата изготовленияi 1976-1991
Транслитерация RPM7-12G-PB-V Socket cut-in plastic
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РПМ7
Вид контактов щелевые
Количество контактов 12
Материал контактов латунь
Покрытие контактов Ag (серебро)
Тип контактов штырь
Шаг между рядами контактов 3,5 mm
Шаг контактов в ряду 2 mm
Количество рядов контактов 2
Установочные размеры 33 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,5 mm
Наличие ловителей нет
Наличие замка для фиксации нет замка
Метод монтажа механический на панель
Метод монтажа электрический пайка
Материал изолятора пластмасса
Метод сочленения врубной

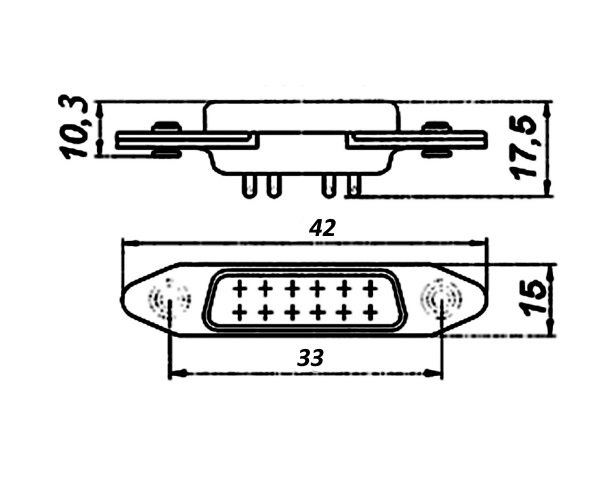

Габаритные размеры L*W*H 42х15х17,5 mm
Длина изолятора 23 mm
Ширина изолятора 13 mm
Высота изолятора 11 mm
Цвет изолятора зелёный
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Конструктивное исполнение хвостовика прямые контакты под пайку
Наличие ориентации форма изолятора
Фактическая маркировка РПМ7-12Г-ПБ-В
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 1 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 20 g

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Минимальный срок сохраняемости, лет 12
РПМ7-12Г-ПБ-В Розетка врубная пластмасса   (datasheet)
