СНП101-25ВП13 Вилка без кожуха врубная пластмасса(арт. TN-7048)

АО «Нур»; 250 V; 3 A; " 5" - ВП, ПЗ; нет кожуха; КНЕСК.434410.001 ТУ
КИРГИЗИЯ
Артикул (ID): TN-7048
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992-1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ КНЕСК.434410.001 ТУ
Подробная документация
ID: 232696
На складе 5 шт
  • Цена от 68 ₽
  • 1 шт 68 ₽
Количество
Быстрый заказ

СНП101-25ВП13 Вилка без кожуха врубная пластмасса. Структура условного обозначения: СНП101 - тип соединителя; 25 - количество контактов; В – вилка(штырь); П - способ монтажа (пайка); 1 - тип хвостовика (для объемного монтажа); 3 - покрытие контакта (олово-висмут). Соединители СНП101 применяются в системах управления, телекоммуникации и ПК. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП101-25ВП13 Вилка без кожуха врубная пластмасса
Торговая марка АО «Нур»
Страна изготовления КИРГИЗИЯ
Нормы и требования КНЕСК.434410.001 ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 10,05
Состояние упаковки самоупаковка
Транслитерация SNP101-25VP13 Fork without casing, cut-in plastic
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП101
Типономинал / Типоконструкция вилка
Количество контактов 25
Вид контактов круглые
Диаметр контактов 1 mm
Материал контактов латунь
Шаг между рядами контактов 2,5 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Наличие и количество ВЧ контактов нет
Наличие фиксатора нет
Наличие замка для фиксации нет замка
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Цвет кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий

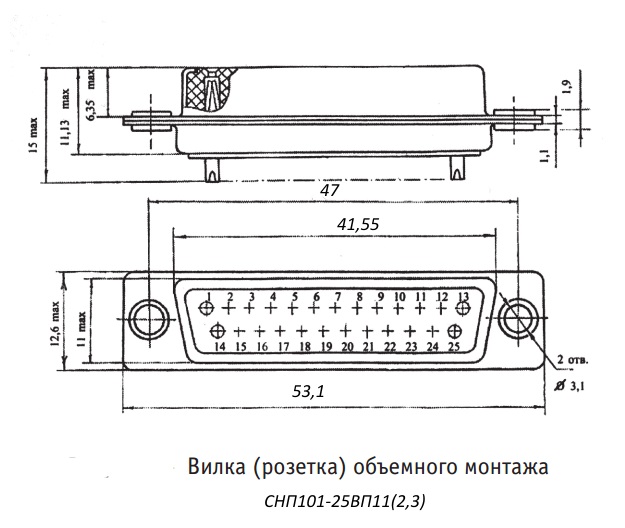

Длина изолятора 53,1 mm
Ширина изолятора 12,6 mm
Высота изолятора 11,1 mm
Габаритные размеры L*W*H 53,1х12,6х15 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 47 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение СНП101-9РП13
Фактическая маркировка СНП101-25В

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 3 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 20 g

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление 1,3х10⁻⁴ Pa
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 10
Ресурс 500 сочленений-расчленений
Минимальная наработка 10 000 час.
СНП101-25ВП13 Вилка без кожуха врубная пластмасса   (datasheet)
