РП14А-30Ш6 Вилка блочная с прямым кожухом, 2019 (арт. ZM-2806)

ОАО «Карачевский завод «Электродеталь»; " 1" - ОТК

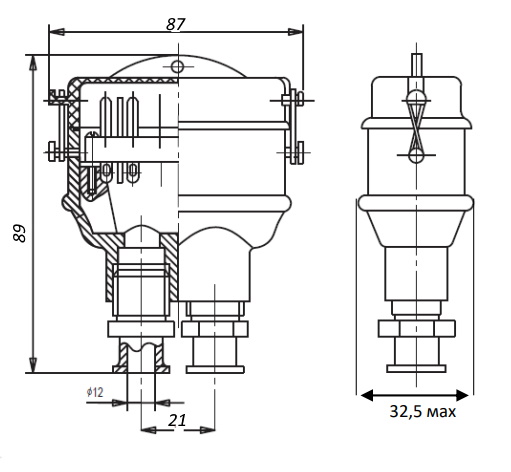

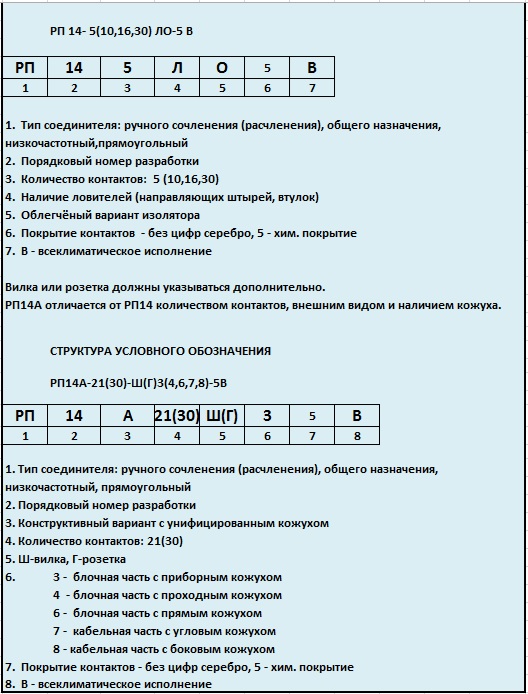

РП14А-30Ш6 Вилка блочная с прямым кожухом - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14А - порядковый номер разработки; А - конструктивный вариант с унифицированным кожухом; 30 - количество контактов; Ш – вилка; 6 - блочная часть с прямым кожухом; покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14А предназначены для наружного монтажа. Вилки и розетки РП14А оснащены универсальными металлическими корпусами с замками и имеют прямой и угловой входы кабеля. Для крепления кабеля в корпусе служит втулка.  Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бР0.364.024ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Вид упаковки картонная коробка (20шт)
Состояние упаковки самоупаковка
Транслитерация RP14A-30Sh6 Block fork with straight casing
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14А
Типономинал / Типоконструкция вилка
Фактическая маркировка РП14А-30Ш6
Количество контактов 30
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 73,5 mm
Ширина изолятора 23 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП14 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики -
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10000 час.
Макс. срок хранения 15 лет
