РП14-10Л-В Вилка с ловителем, карболит (вар.1) "5" (арт. TM-3265)

ПО " Эльбрус" , Изобильный; " 5" - ВП, ПЗ

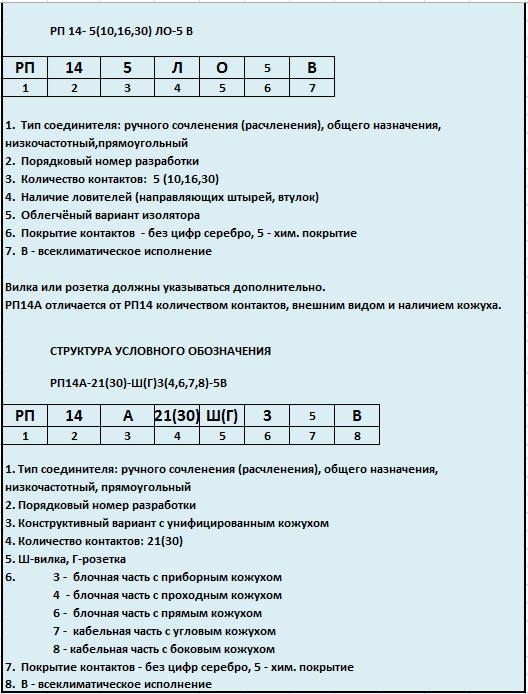

РП14-10Л-В Вилка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14 - порядковый номер разработки; 10 - количество контактов; Л - наличие ловителя (направляющих штырей); 5 - покрытие контактов - химпокрытие (без цифры - покрытие контактов серебром); В - всеклиматическое исполнение. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi не указана
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 23,35
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP14-10L-V Fork with catcher, carbolite (version 1)
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция вилка
Фактическая маркировка РП14-10Л-В
Количество контактов 10
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов два
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха нет кожуха
Материал кожуха -
Цвет кожуха -
Количество втулок -
Вид втулок -
Вид изолятора вариант I
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 53 mm
Ширина изолятора 18 mm
Высота изолятора 7,1 mm
Габаритные размеры L*W*H 53х18х42 mm
Метод монтажа механический объемный монтаж; на панель
Метод монтажа электрический пайка
Установочные размеры 43,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,2 mm
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП14 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики -
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 15 лет
Ресурс 3000 сочленений-расчленений
Минимальная наработка 10000 час.
Макс. срок хранения 15 лет
