РП10-42ЛУ Розетка с ловителем, угловой кожух, карболит

Скидка на Керамика техническая

-20%

РП10-42ЛУ Розетка с ловителем, угловой кожух, карболит(арт. TN-5529)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 5" - ВП, ПЗ; алюминий; ГЕ0.364.004ТУ

к сравнению отложить

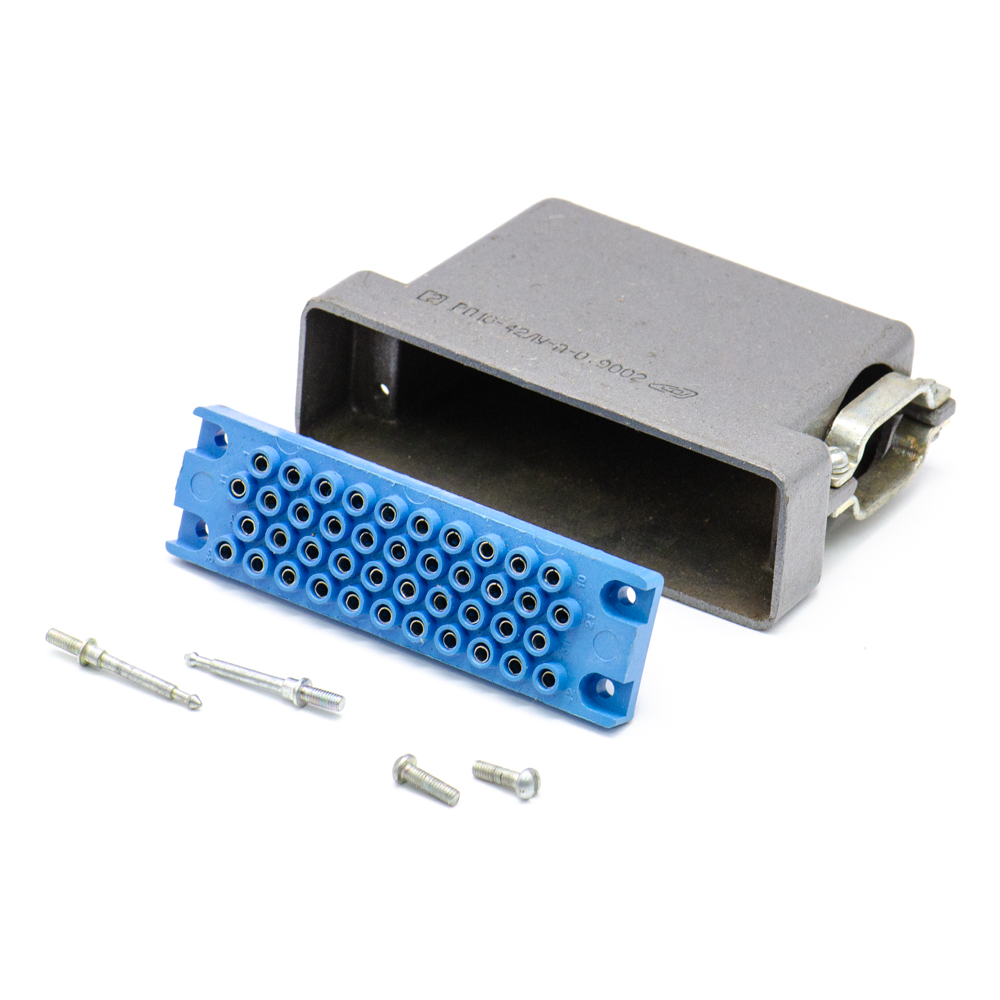

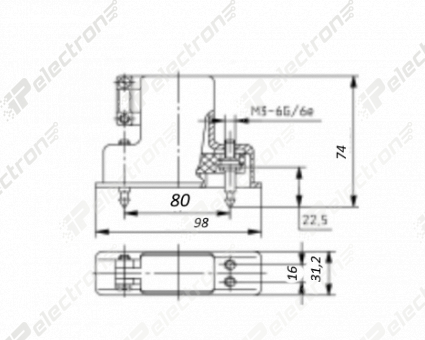

РП10-42ЛУ Розетка с ловителем, угловой кожух, карболит фото

ОАО «Карачевский завод «Электродеталь»

Артикул (ID): TN-5529

Срок отгрузки со склада Уточнить у менеджера
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ГЕ0.364.004ТУ

Подробная документация

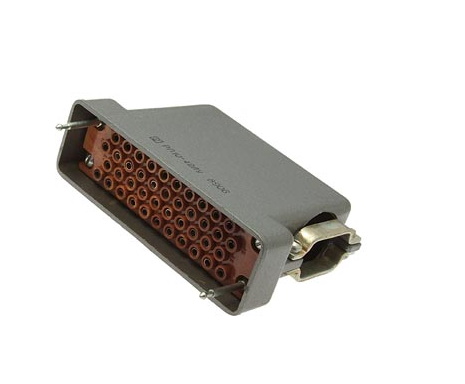

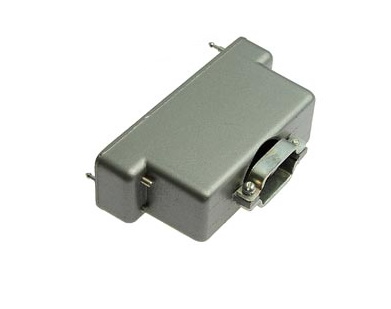

Аналоги и альтернативы

ID: 262572

На складе 0 шт

Товара сейчас нет на складе

Сообщить о поступлении

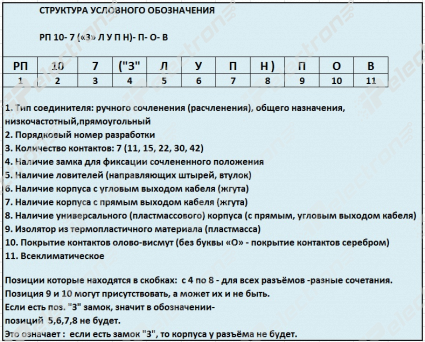

РП10-42ЛУ Розетка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 42 - количество контактов; Л - наличие ловителя (направляющих штырей); У - наличие корпуса с угловым выходом кабеля (жгута); О - покрытие контактов олово-висмут (без буквы покрытие контактов серебром); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	РП10-42ЛУ Розетка с ловителем, угловой кожух, карболит
Торговая марка	ОАО «Карачевский завод «Электродеталь»
Страна происхождения
Вид приемки i	"5"- ВП, ПЗ
ТУ	ГЕ0.364.004ТУ
Масса изделия, гр	116,55
Вид упаковки	полиэт. пакет (1шт)
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет
Транслитерация	RP10-42LU Socket with catcher, corner casing, carbolite
Нормы и требования	ГЕ0.364.004ТУ
Дата изготовленияi	1976-1991

Основные параметры

Функциональная группа	соединители
Функциональный тип	прямоугольные низкочастотные
Типономинал / Типоконструкция	розетка
Метод монтажа	объемный
Метод сочленения	врубной
Тип контакта	круглый
Диаметр контактов	1,5 mm
Количество рядов контактов	4
Количество выводов или контактов	42
Покрытие выводов или контактов	Ag (серебро)

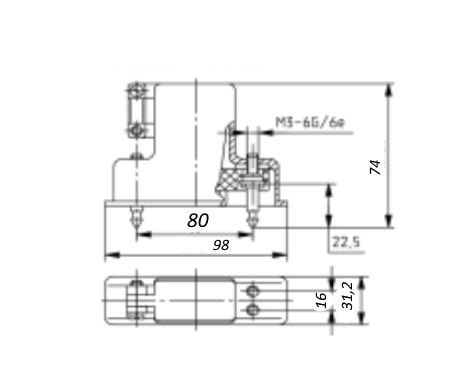

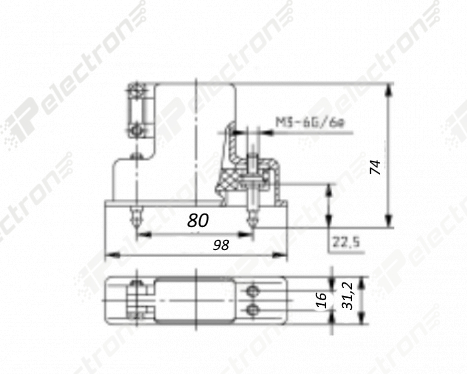

Габаритные размеры LWH	98х31,2х74 mm
Длина корпуса	97 mm
Ширина корпуса	31,2 mm
Высота корпуса	62 mm
Материал корпуса	металл
Материал вставки (изолятора)	карболит
Материал изолятора	карболит
Фактическая маркировка	РП10-42ЛУ
Цвет изделия	серый
Ресурс	500 сочленений-расчленений
Наличие ловителей	направляющий штырь
Тип кожуха или патрубка	прямой

Технические характеристики

Диапазон рабочих частот	1 - 3000 Hz
Номинальное напряжение	1500 V
Рабочий ток	15 A на один контакт
Сопротивление изоляции	10000 MΩ
Сопротивление контактов не более	4 mΩ
Электрическая прочность изоляции	2700-3800 V
- диапазон частот	1-2500 Hz
- амплитуда ускорения	18 g

Условия эксплуатации

Климатическое исполнениеi	УХЛ 2.1
Интервал рабочих температур	от -60 до +125°C
Относительная влажность	98% при температуре +35°С
Макс. срок хранения	25 лет
Максимальный срок хранения	25 лет
