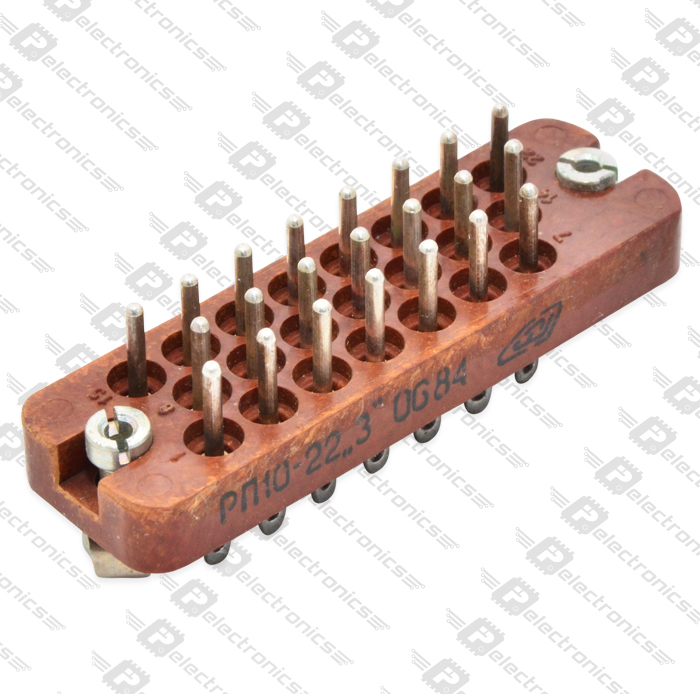

РП10-22"3" Вилка с замком, карболит (арт. TN-4207)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025 ТУ

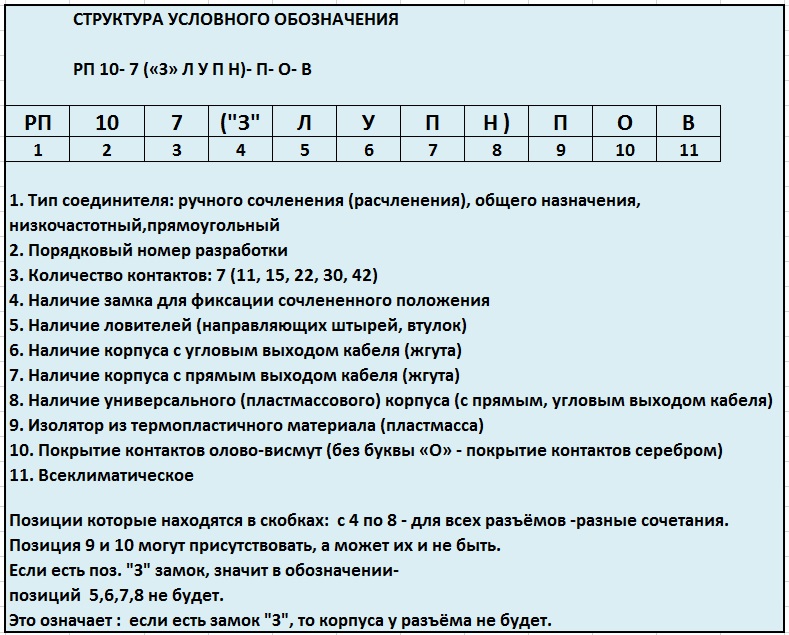

РП10-22 "З" –Вилка с замком - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 22 - количество контактов; З - Наличие замка для фиксации сочлененного положения; О - покрытие контактов олово-висмут (без буквы покрытие контактов серебром); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 28
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-22 "Z" Plug, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-22"3"
Количество контактов 22
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации есть замок
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

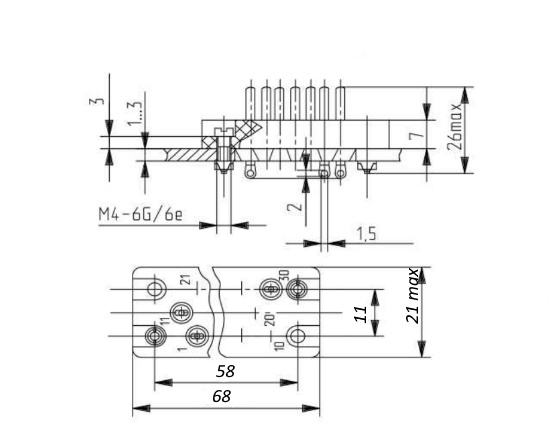

Длина изолятора 68 mm
Ширина изолятора 21 mm
Высота изолятора 9 mm
Габаритные размеры L*W*H 68х21х26 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm

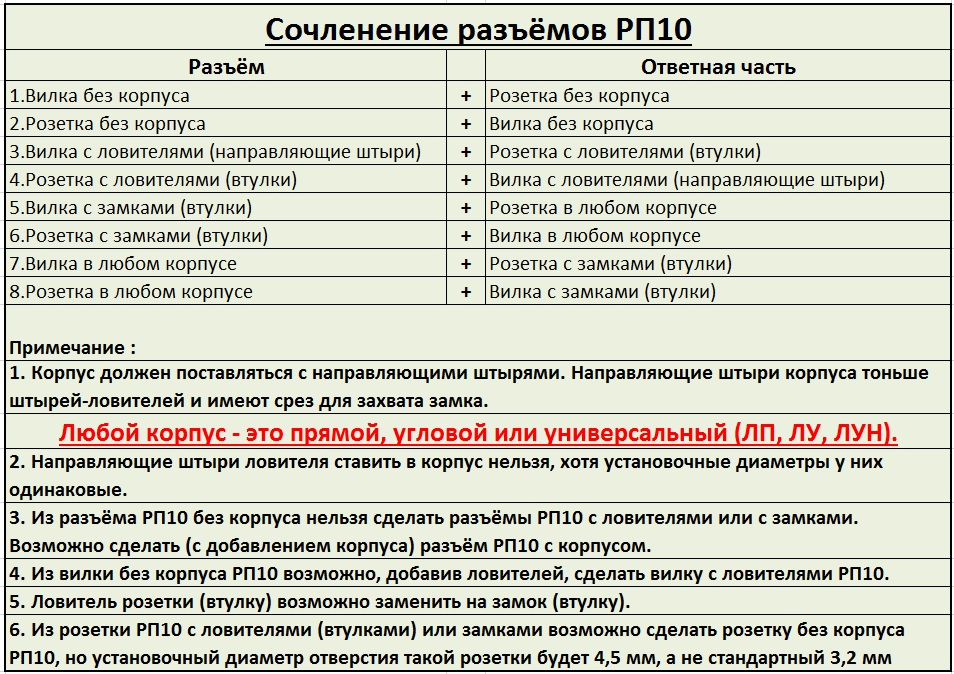

Метод сочленения врубной
Состояние товара с хранения

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
