ОНП-ВГ-25-4/10,5х4,6-В Вилка пластмассовый корпус (арт. TN-1558)

Вилка ОНП-ВГ-25-4/10,5x4,6 предназначена для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. предназначена для объемного монтажа. Имеет 4 отверстий в изоляторе. Вилка ОНП-ВГ-25 сочленяется с розеткой ОНп-КГ-22.  Комплектуется штырями (россыпью)

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования бР0.364.056ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 0,12
Вид упаковки полиэтилен
Состояние упаковки самоупаковка
Транслитерация ONP-VG-25-4/10,5х4,6V
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей ОНП-ВГ-25
Типономинал / Типоконструкция вилка прямая
Количество контактов 4
Диаметр контактов 0,6 mm
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 1
Наличие замка для фиксации нет замка
Наличие ловителей нет ловителей
Материал изолятора пластмасса
Цвет изолятора белый

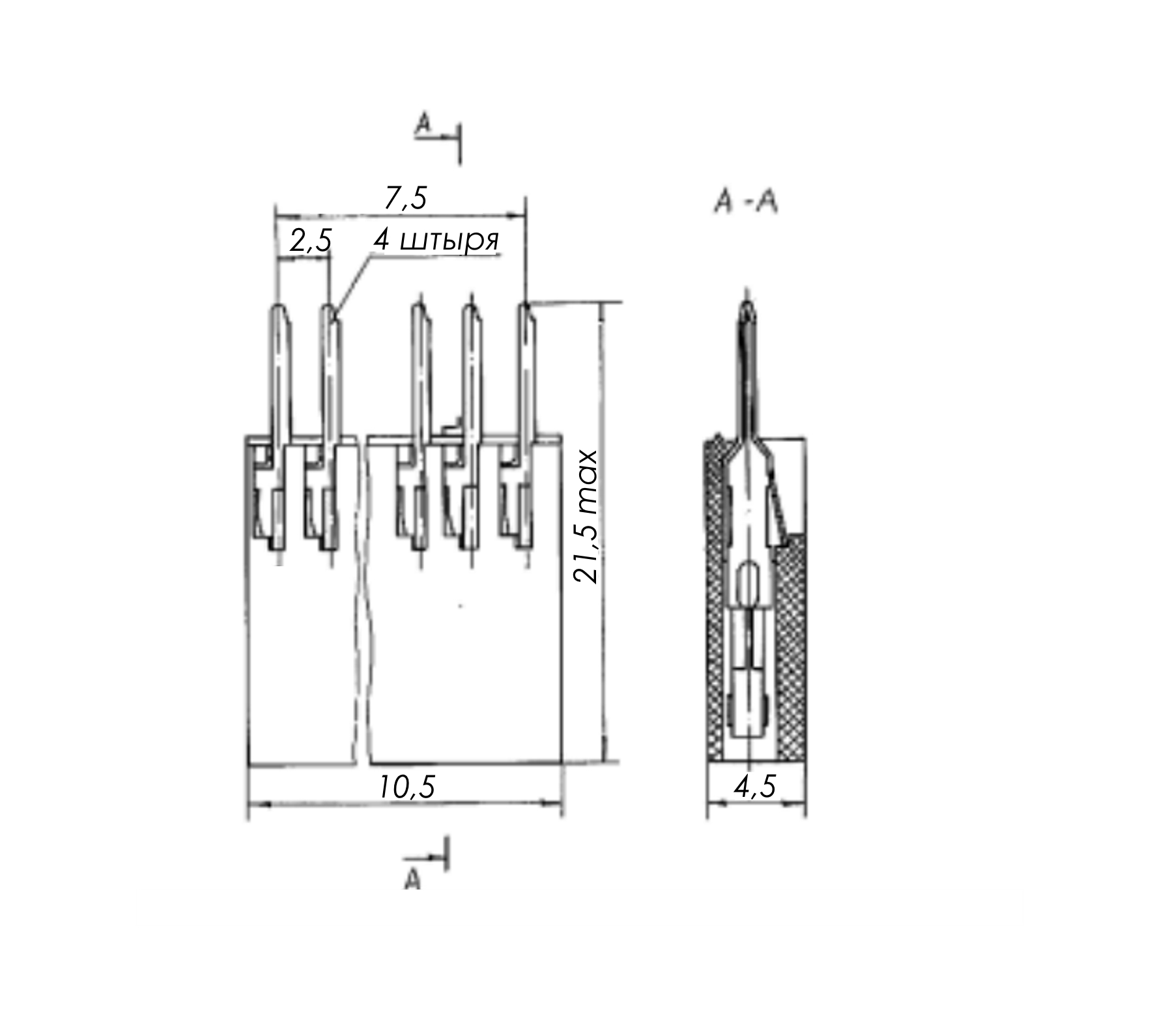

Габаритные размеры L*W*H 10,5х4,6х21,5 mm
Длина изолятора 10,5 mm
Ширина изолятора 4,6 mm
Высота изолятора 15,7 mm
Конструктивное исполнение хвостовика контакты под обжим
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Вид контактов круглые
Тип контактов штырь
Состояние товара с хранения
Дополнительные характеристики штыри россыпью
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 700 V
Рабочий ток на контакт 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-80 Hz
- амплитуда ускорения 5 g

Условия эксплуатации

Интервал рабочих температур от -45 до +65°C
Климатическое исполнениеi УХЛ2.1
Ресурс 250 сочленений-расчленений
