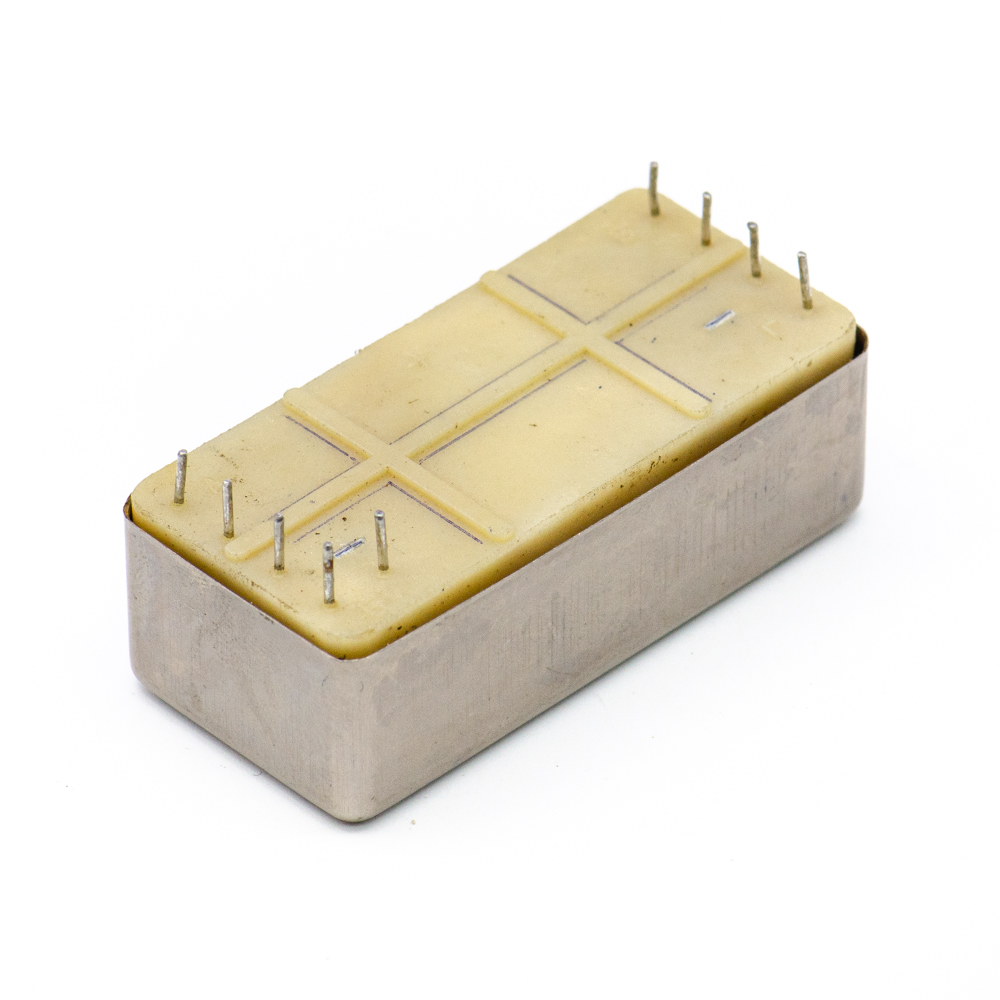

РПС49 РС4.569.900-11 2 замык. 27VDC Реле, РС0.452.083 ТУ.(арт. KT-3424)

СССР
Артикул (ID): KT-3424
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ РС0.452.083 ТУ
  • ГОСТ ГОСТ 16121-86
Подробная документация
ID: 510638
На складе 1 шт
  • Цена от 261 ₽
  • 1 шт 261 ₽
Количество
Быстрый заказ

Реле РПС49 РС4.569.900-11 электромагнитные слаботочные герконовые, низкочастотные, поляризованные, двухпозиционные, одностабильные. Выпускаются с двумя контактными группами и с сочетанием замыкающих и размыкающих контактов. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 100 кГц. Реле РПС49 используются для работы в составе электронных схем управления коммутацией в оборудовании общего и специального назначения. Расшифровка условного обозначения РПС49 РС4.569.900-11: РПС - реле поляризованное слаботочное низкочастотное; 49 - порядковый номер разработки; РС4.569.900-11 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РПС49 РС4.569.900-11 2 замык. 27VDC Реле, РС0.452.083 ТУ.
Торговая марка ОАО НПП «Старт», В.Новгород
Страна происхождения СССР
Дата выпуска 1983
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30,1
ТУ РС0.452.083 ТУ
ГОСТ ГОСТ 16121-86
Транслитерация RPS49 RS4.569.900-11 2 lock. 27VDC Relay.RS0.452.083 TU
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа Электромагнитное поляризованное герконовое
Функциональный тип двухпозиционное,одностабильное
Типономинал / Типоконструкция с двумя замыкающими контактами
Исполнение РС4.569.900-11
Рабочее положение любое
Метод монтажа THT (выводной)
Фактическая маркировка РПС49РС4.569.900-11
Цвет изделия серый

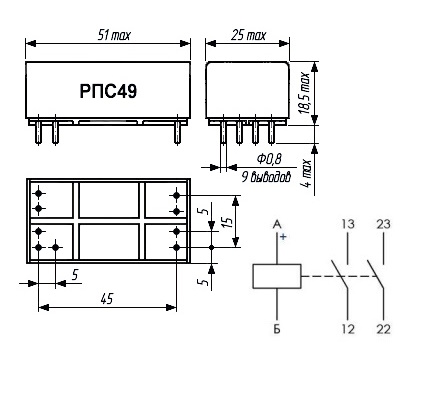

Габаритные размеры L*W*H 51х25х18 mm
Длина корпуса 51 mm
Высота корпуса 18 mm
Ширина корпуса 25 mm
Материал корпуса металл
Количество выводов или контактов 9
Материал выводов, контактов (Cu) медь
Покрытие выводов или контактов Ni (никель)
Конструкция выводов, контактов штыревые
Длина выводов 4 mm

Технические характеристики

Рабочий ток 9,2-24 A
Диапазон напряжения 16 - 30 V
Номинальное напряжение 27 V
Номинальное напряжение катушки 27 V
Напряжение срабатывания 9 V
Напряжение отпускания 0,9 V
Сопротивление обмоток 1100±165 Ω
Сопротивление контактов не более 0,25 Ω
Время срабатывания 8,6 ms
Время отпускания 2,5 ms

Условия эксплуатации

Климатическое исполнениеi УХЛ
Интервал рабочих температур от -10 до +70°C
Атмосферное давление 1,33·10-4 Па
Относительная влажность 98% при температуре +35°С
Минимальный срок сохраняемости, лет 12
Срок отгрузки со склада 1 день (в наличии)
РПС49 РС4.569.900-11 2 замык. 27VDC Реле, РС0.452.083 ТУ.   (datasheet)
