РПС45 РС4.520.755 2 перекл. 12VDC Реле, СЕВЕРНАЯ ЗАРЯ, ЯЛ0.452.081 ТУ

Скидка на Ферритовые изделия

-20%

РПС45 РС4.520.755 2 перекл. 12VDC Реле, СЕВЕРНАЯ ЗАРЯ, ЯЛ0.452.081 ТУ(арт. TK-7208)

к сравнению отложить

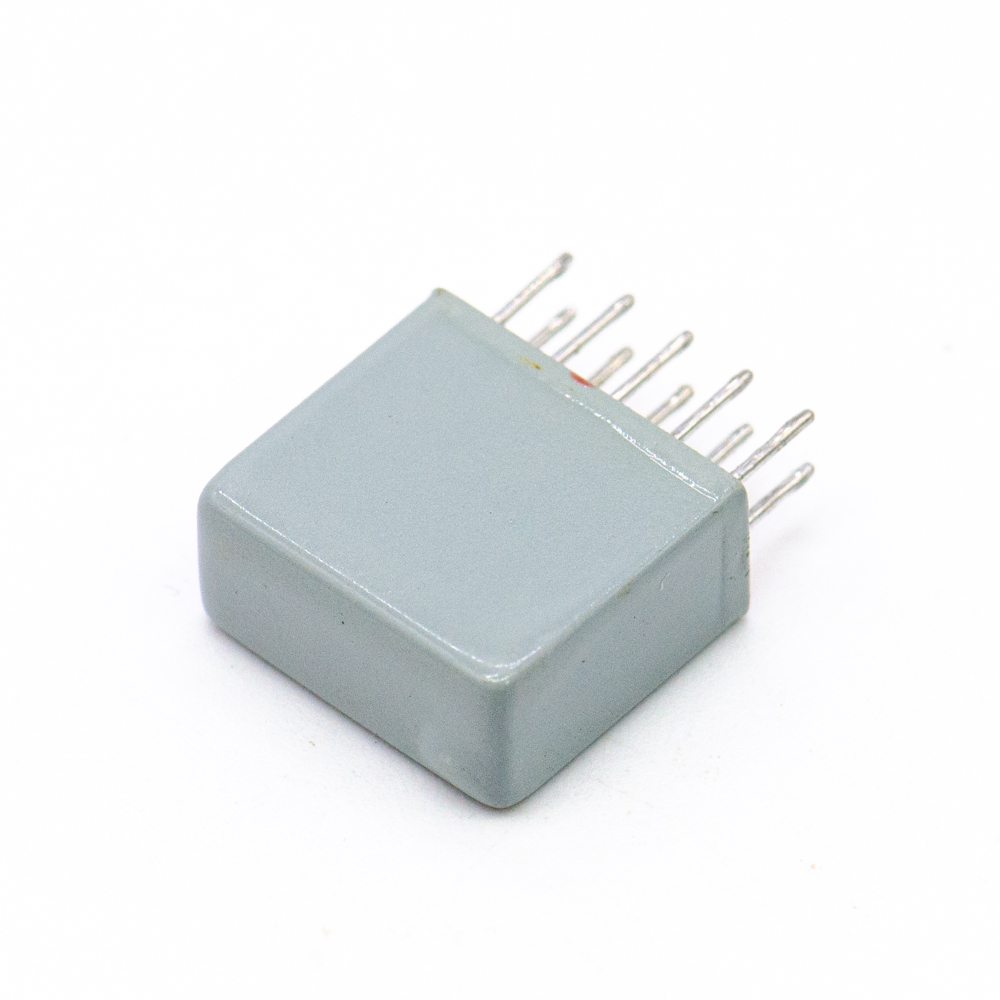

РПС45 РС4.520.755 2 перекл. 12VDC Реле, СЕВЕРНАЯ ЗАРЯ, ЯЛ0.452.081 ТУ фото

АООТ Северная Заря, СПб

Артикул (ID): TK-7208

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1990
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "5"- ВП, ПЗ
ТУ ЯЛ0.452.081 ТУ
ГОСТ ГОСТ 15150–69

Подробная документация

ID: 261294

На складе 78 шт

Цена от 1690 ₽
1 шт. 1750 ₽
от 5 шт. 1690 ₽

Количество

Быстрый заказ

Реле РПС45 РС4.520.755 электромагнитное слаботочное низкочастотное, поляризованное, двустабильное, двухпозиционное, с двумя переключающими контактами. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц. Реле РПС45 используются для работы в составе электрических (электронных) схем управления коммутацией в оборудовании общего и специального назначения. Расшифровка условного обозначения РПС45 РС4.520.755: РПС - реле поляризованное слаботочное низкочастотное; 45 - порядковый номер разработки; РС4.520.755 - исполнение (паспорт) реле в зависимости от электрических параметров, конструктивных особенностей и климатического исполнения. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	РПС45 РС4.520.755 2 перекл. 12VDC Реле, СЕВЕРНАЯ ЗАРЯ, ЯЛ0.452.081 ТУ
Торговая марка	АООТ Северная Заря, СПб
Страна происхождения
Дата выпуска	1990
Вид приемки i	"5"- ВП, ПЗ
Масса изделия, гр	3,2
ТУ	ЯЛ0.452.081 ТУ
ГОСТ	ГОСТ 15150–69
Транслитерация	RPS45 RS4.520.755 2 switches 12VDC Relay, SEVERNAYA ZARYA, YAL0.452.081 TU
Вид упаковки	пластиковый бокс(1шт)
Состояние упаковки	заводская
Наличие паспорта - этикетки	нет

Основные параметры

Функциональная группа	Электромагнитное поляризованное
Типономинал / Типоконструкция	с двумя переключающими контактами
Исполнение	РС4.520.755
Рабочее положение	любое
Метод монтажа	THT (выводной)
Фактическая маркировка	РПС45 РС4.520.755
Цвет изделия	серый

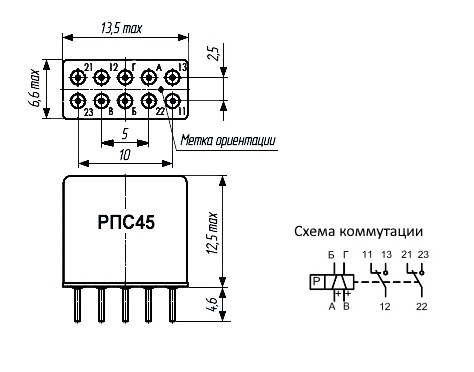

Габаритные размеры LWH	13,5х6,6х17,1 mm
Длина корпуса	13,5 mm
Высота корпуса	12,5 mm
Ширина корпуса	6,6 mm
Материал корпуса	металл
Количество выводов или контактов	10
Материал выводов, контактов	латунь
Покрытие выводов или контактов	лужение
Конструкция выводов, контактов	штыревые
Длина выводов	4,6 mm

Технические характеристики

Диапазон напряжения	10,8 - 13,2 V
Номинальное напряжение	12 V
Напряжение срабатывания	3,6 - 6,6 V
Сопротивление обмоток	127-173 Ω
Время срабатывания	5 ms

Условия эксплуатации

Климатическое исполнениеi	УХЛ
Интервал рабочих температур	от -60 до +125°C
Атмосферное давление	1,33·10-10 Pa
Относительная влажность	98% при температуре +35°С
Минимальный срок сохраняемости, лет	20
Ресурс	100 000 циклов
