РПС20 РС4.521.752 2 перекл. 12VDC Реле.(арт. KT-1722)

к сравнению отложить

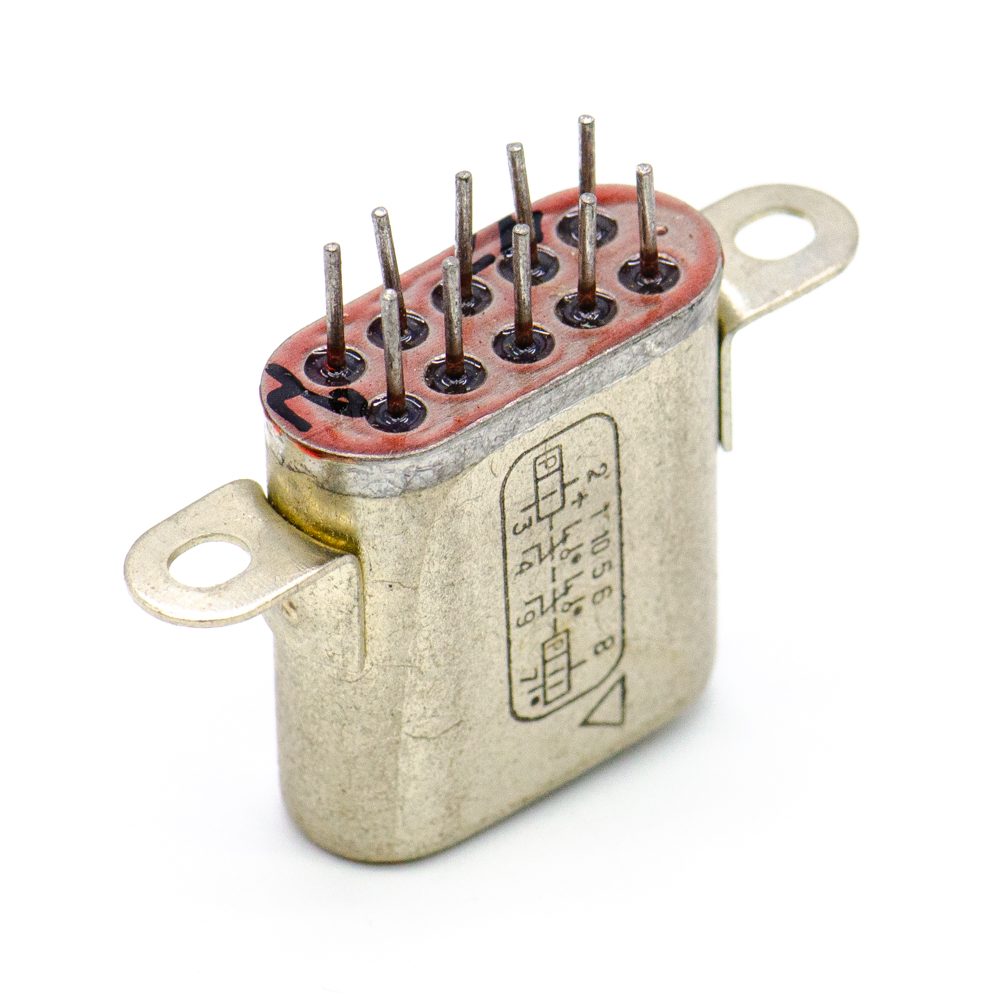

РПС20 РС4.521.752 2 перекл. 12VDC Реле. фото

ОАО НПП «Старт», В.Новгород

Артикул (ID): KT-1722

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1991
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ РСО.452.055 ТУ
ГОСТ ГОСТ 16121-86

Подробная документация

ID: 506046

На складе 1 шт

Цена от 750 ₽
1 шт. 750 ₽

Количество

Быстрый заказ

Реле РПС20 РС4.521.752 электромагнитное слаботочное низкочастотное, поляризованное, двустабильное, двухпозиционное, управляемое постоянным током, с двумя переключающими контактами. Предназначены для коммутации электрических цепей постоянного и переменного тока частотой 50... 400 Гц. Реле РПС20 используются для работы в составе электрических (электронных) схем управления коммутацией в оборудовании общего и специального назначения. Расшифровка условного обозначения: РПС20 РС4.521.752 РПС - реле поляризованное слаботочное низкочастотное; 20 - порядковый номер разработки; РС4.521.752 - исполнение (паспорт) реле в зависимости от электрических параметров и конструктивных особенностей. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Общая информация

Наименование	РПС20 РС4.521.752 2 перекл. 12VDC Реле.
Торговая марка	ОАО НПП «Старт», В.Новгород
Страна происхождения
Дата выпуска	1991
Вид приемки i	"1"- ОТК
Масса изделия, гр	18,09
ТУ	РСО.452.055 ТУ
ГОСТ	ГОСТ 16121-86
Транслитерация	rps20-rs4.521.752-2-perekl.-12vdc-rele
Состояние упаковки	самоупаковка
Наличие паспорта - этикетки	нет

Основные параметры

Функциональная группа	Электромагнитное поляризованное
Функциональный тип	двухпозиционное, двустабильное
Типономинал / Типоконструкция	с двумя переключающими контактами
Исполнение	РС4.521.752
Рабочее положение	любое
Метод монтажа	THT (выводной)

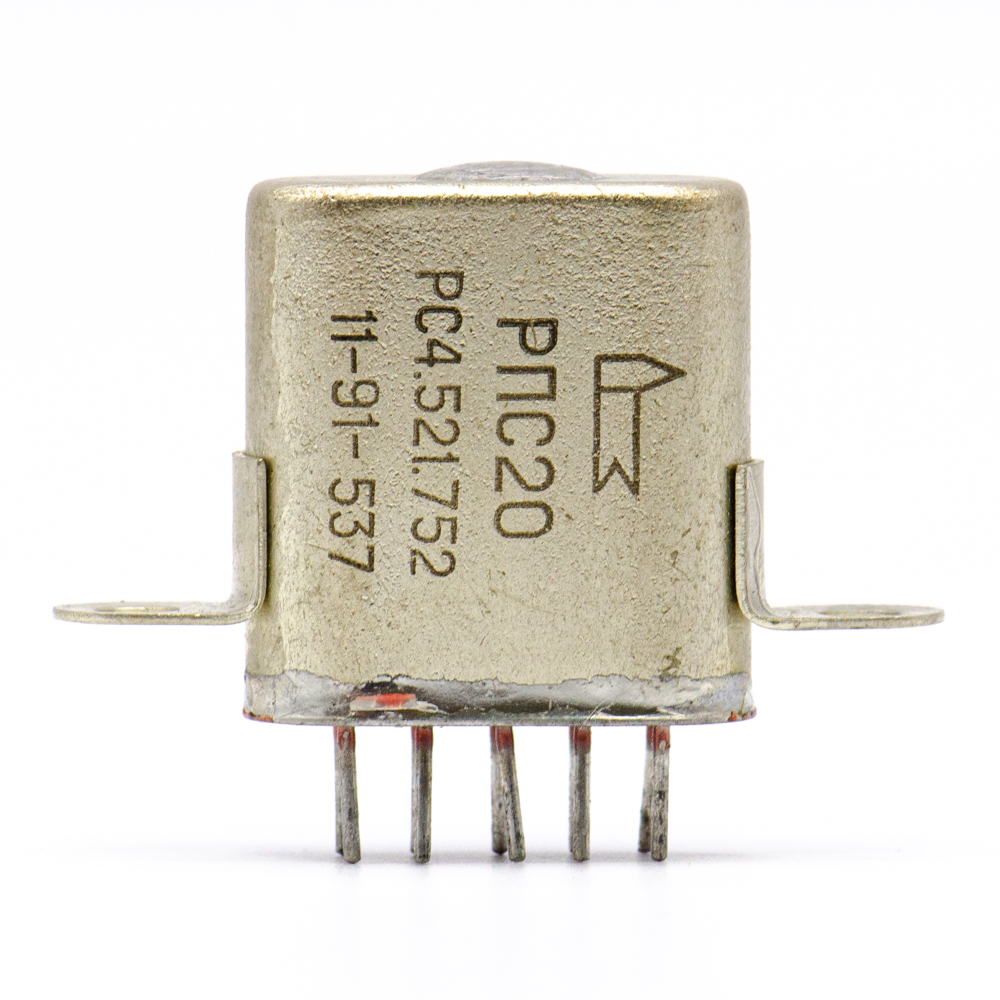

Фактическая маркировка	РПС20 РС4.521.752
Цвет изделия	серый

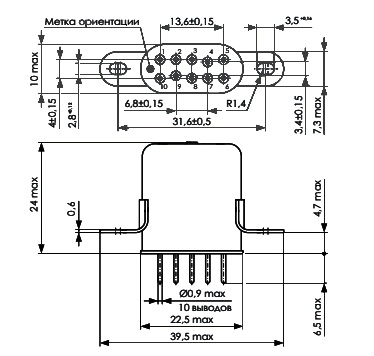

Габаритные размеры LWH	40х10х24 mm
Длина корпуса	22,5 mm
Высота корпуса	24 mm
Ширина корпуса	10 mm
Материал корпуса	металл
Количество выводов или контактов	10
Материал выводов, контактов	латунь
Покрытие выводов или контактов	лужение
Конструкция выводов, контактов	штыревые
Длина выводов	6,5 mm

Технические характеристики

Диапазон напряжения	10,8 - 14 V
Номинальное напряжение	12 V
Напряжение срабатывания	7,8 V
Напряжение отпускания	3,9 V
Сопротивление обмоток	130±19,5 Ω
Сопротивление контактов не более	1 Ω

Условия эксплуатации

Климатическое исполнениеi	УХЛ
Интервал рабочих температур	от -60 до +60°С
Относительная влажность	до 98% при температуре +40°С
Минимальный срок сохраняемости, лет	12
Ресурс	100 000 циклов
