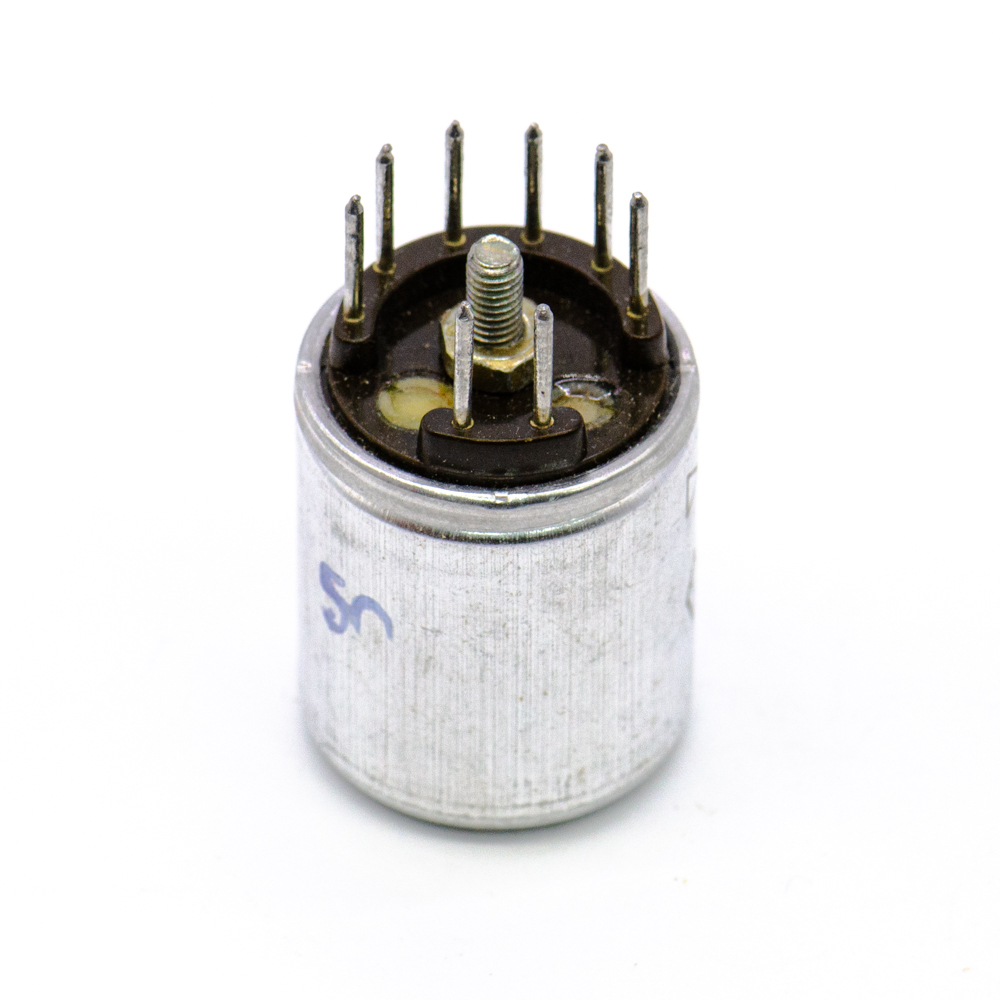

РЭС9 РС4.529.029-0501 (РС4.524.205) 2 перекл. 32mA Реле, "5"(арт. TN-2450)

СССР
Артикул (ID): TN-2450
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ РС0.452.045 ТУ
  • ГОСТ ГОСТ 16121-86
Подробная документация
ID: 279402
На складе 110 шт
  • Цена от 265 ₽
  • 1 шт 295 ₽
  • от 5 шт 275 ₽
  • от 50 шт 265 ₽
Количество
Быстрый заказ

Реле РЭС9 РС4.529.029-05.01 электромагнитное слаботочное низкочастотное, двухпозиционное, одностабильное, питаемое постоянным током, с двумя переключающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой от 50 до 1100 Гц. Реле РЭС9 используются для работы в составе электронных схем управления коммутацией в радиоэлектронной аппаратуре общего и специального назначения. Расшифровка условного обозначения РЭС9 РС4.529.029-05.01: РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 9 - порядковый номер разработки; РС4.529.029-05 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей; 01 - категория качества «ВП» или «ОС». Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РЭС9 РС4.529.029-0501 (РС4.524.205) 2 перекл. 32mA Реле, "5"
Торговая марка ГП Завод Радиореле, Харьков
Страна происхождения СССР
ТУ РС0.452.045 ТУ
ГОСТ ГОСТ 16121-86
Дата выпуска 1990
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 18,18
Номер партии 61813
Транслитерация RES9 RS4.529.029-0501 (RS4.524.205) 2 switch 32mA Relay
Вид упаковки картонная коробка (10шт)
Доупаковка соты
Кратность упаковки 10
Наличие паспорта - этикетки нет
Цвет изделия серый

Основные характеристики

Функциональная группа электромагнитное слаботочное
Функциональный тип нейтральное
Исполнение РС4.529.029-0501
Типономинал / Типоконструкция с двумя переключающими контактами
Метод монтажа THT (выводной)
Рабочее положение любое
Габаритные размеры L*W*H 35х21х24 mm
Фактическая маркировка РЭС9 0501
Длина корпуса 35 mm
Высота корпуса 24 mm
Диаметр корпуса 21 mm
Количество выводов или контактов 8
Длина выводов 10 mm
Конструкция выводов, контактов штыревые
Материал выводов, контактов Ag (серебро)
Покрытие выводов или контактов лужение
Материал корпуса алюминий
Комплектность комплект крепежа

Технические характеристики

Диапазон напряжения 220 - 250 V
Сопротивление обмоток 2890 - 3740 Ω
Время срабатывания 9 ms
Время отпускания 7 ms
Ток срабатывания 14 mA
Ток отпускания 1,7 mA
Номинальное напряжение контактов 12 V
Номинальный ток катушки 32 mA

Условия эксплуатации

Ресурс 10000 часов
Климатическое исполнениеi УХЛ
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 106400х10² Pa
РЭС9 РС4.529.029-0501 (РС4.524.205) 2 перекл. 32mA Реле, "5"   (datasheet)
