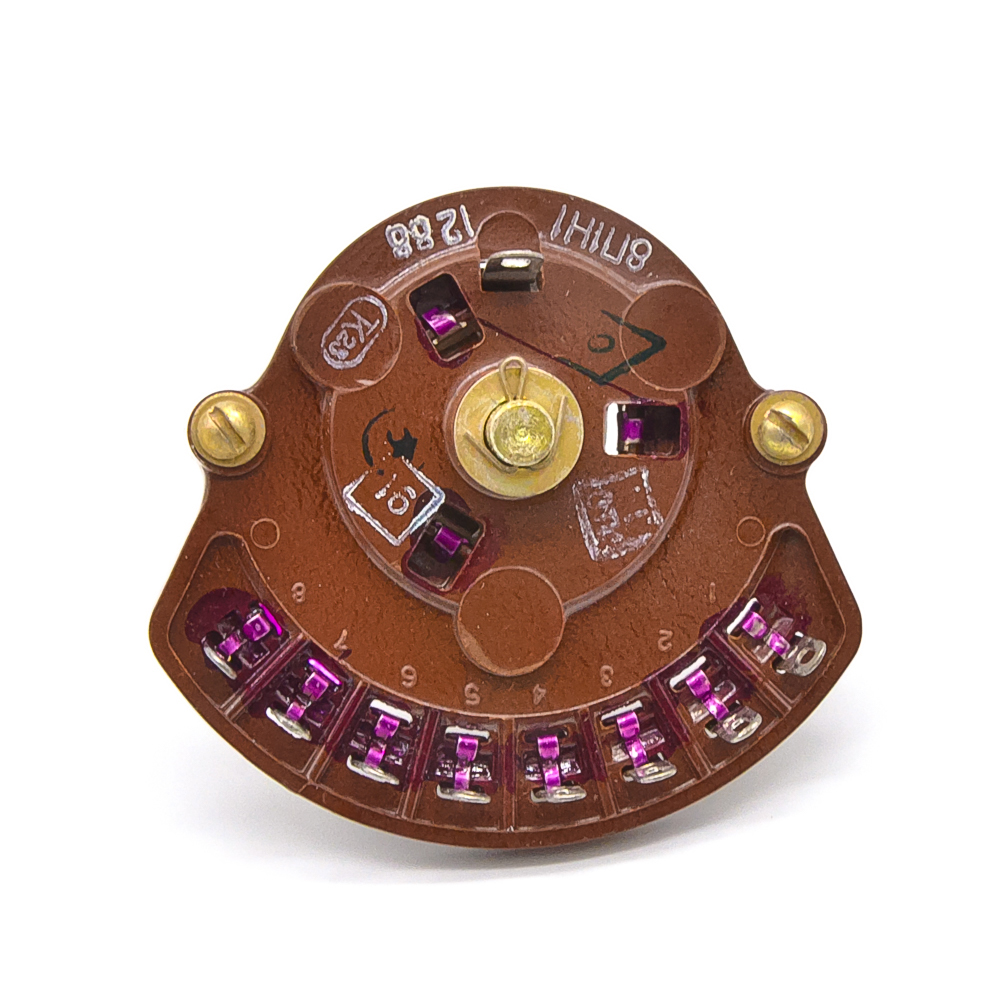

ПЩ-8П1Н1 8 положений 1 направление 0,5А 220В Переключатель щеточный (арт. TN-7294)

30 mΩ; АГО.360.417 ТУ; АО Лтава, Полтава
СССР
Артикул (ID): TN-7294
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГО.360.417 ТУ
Подробная документация
ID: 268846
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Переключатель щеточный ПЩ-8П1Н1 предназначен для коммутации электрических  цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Условное обозначение: ПЩ - переключатель щеточный; 8П - количество рабочих положений на плате; 1Н – количество направлений (плат) в переключателе; 1 - величина угла между контактами - фиксация через 15⁰. Ручка - клювик поставляется отдельно. Дополнительная информация - см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АО Лтава, Полтава
Страна происхождения СССР
ТУ АГО.360.417 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 54
Дата выпуска 1988
Транслитерация PSHCH-8P2N1 The brush switch
Наличие паспорта - этикетки нет
Нормы и требования АГО.360.417 ТУ
Страна изготовления СССР

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель щеточный
Серия переключателя ПЩ
Количество плат (галет) 1 плата (галета)
Количество направлений 1
Количество положений 8
Угол поворота, градусы 30
Фактическая маркировка 8П1Н1

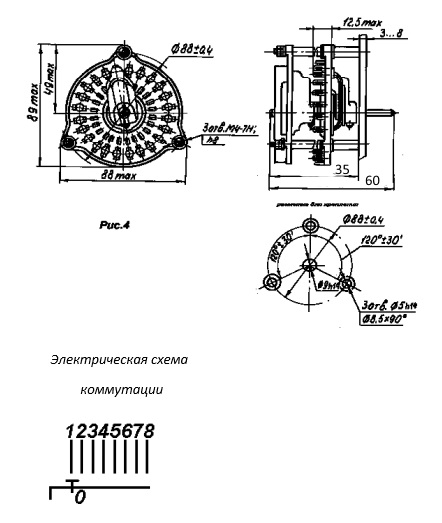

Габаритные размеры L*W*H 70х60х55 mm
Длина вала (длина выступающей части) 25 mm
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов под провод
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество выводов 8
Шаг выводов 9 mm
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка провода
Тип валаi гладкий с конической лыской с резьбой (ОС-6)

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 30 mΩ
Момент переключения 0,2 – 0,588 N·m
Коммутируемая мощность, max 110 W

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Минимальный срок сохраняемости, лет 10
Ресурс 5000 циклов
Состояние товара с хранения
ПЩ-8П1Н1 8 положений 1 направление 0,5А 220В Переключатель щеточный
