ПТ2-40В on-on, 16А 380В Тумблер двухполюсный.(арт. TC-2494)

16 А; 380 V; on-on; DPDT; УСО.360.054 ТУ
СССР
Артикул (ID): TC-2494
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1980-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УСО.360.054 ТУ
Подробная документация
Аналоги и альтернативы
ID: 269153
На складе 5 шт
  • Цена от 4000 ₽
  • 1 шт 4000 ₽
Количество
Быстрый заказ

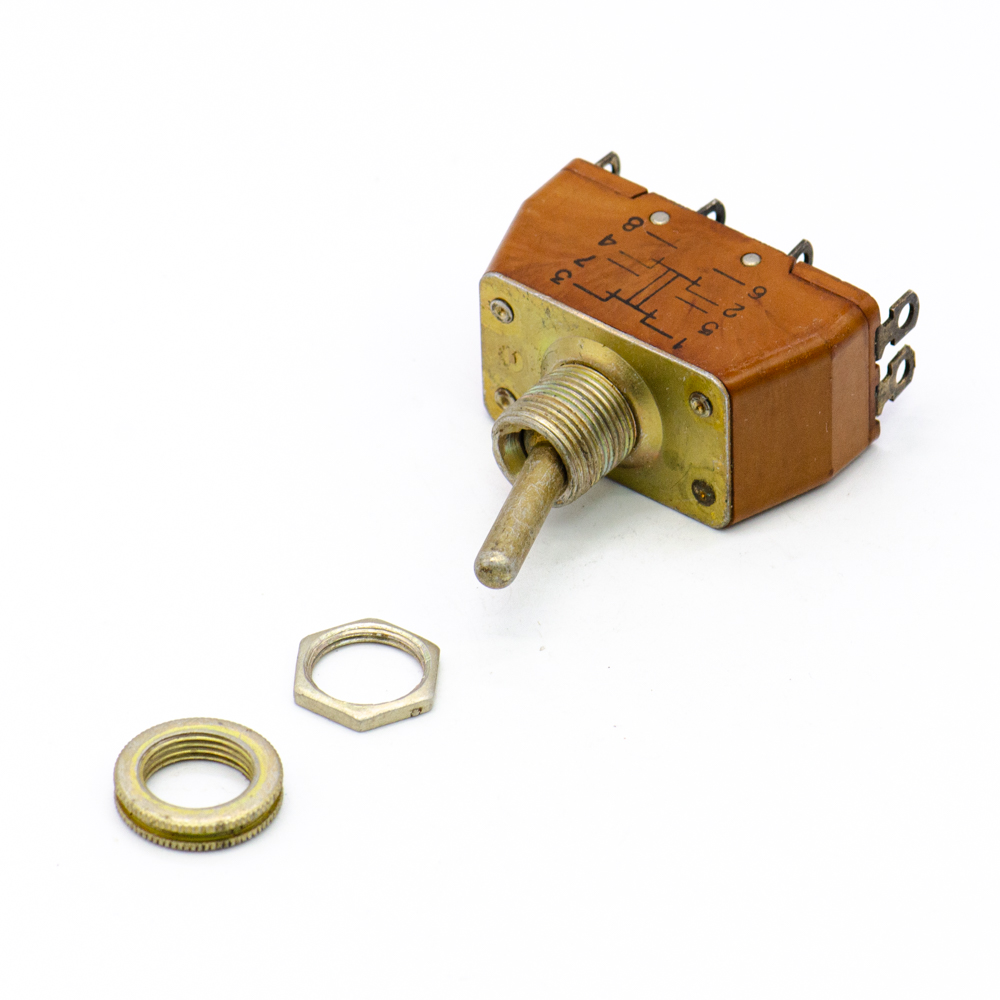

Тумблер ПТ2-40В перекидной двухполюсный переключатель с фиксацией ручки управления только в двух крайних положениях, без среднего. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 380 В и силе тока до 16 А. Используется для работы в радиоэлектронной аппаратуре общепромышленного и специального назначения. Расшифровка условного обозначения ПТ2-40В: ПТ - обозначение типа тумблера; 2 - порядковый номер разработки (двухполюсные); 40 - конструктивное исполнение; В - всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ2-40В on-on, 16А 380В Тумблер двухполюсный.
Торговая марка АО «НПП Кузбассрадио»
Страна происхождения СССР
ТУ УСО.360.054 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 63,5
Дата выпуска 1980-1989
Наличие паспорта - этикетки нет
Транслитерация PT2-40V on-on, 16A 380V Two-pole toggle switch.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тумблер ручного управления
Типономинал / Типоконструкция двухполюсный
Наличие фиксации есть
Наличие индикации (цвет) нет
Количество положений 2
Покрытие выводов или контактов Ag (серебро)
Метод монтажа на панель
Электрическая схема контактовi DPDT
Алгоритм работыi on-on
Фактическая маркировка ПТ2-40В
Цвет изделия коричневый
Габаритные размеры L*W*H 48х24х70 mm
Длина корпуса 48 mm
Ширина корпуса 24 mm
Высота корпуса 25 mm
Материал корпуса карболит
Материал ручки(кнопки)-толкателя металл
Установочные размеры крепежное отверстие d = 14,2 mm
Число полюсов двухполюсный
Наличие протектора нет
Степень защиты IPi IP40
Цвет толкателя серый

Технические характеристики

Сопротивление контактов не более 20 mΩ
Номинальное напряжение 380 V
Максимальная коммутир.мощность 450 W
Электрическая прочность изоляции 1500 V
Усилие или момент переключения 5,88 - 34,4 N
Сопротивление изоляции не менее 1000 MΩ

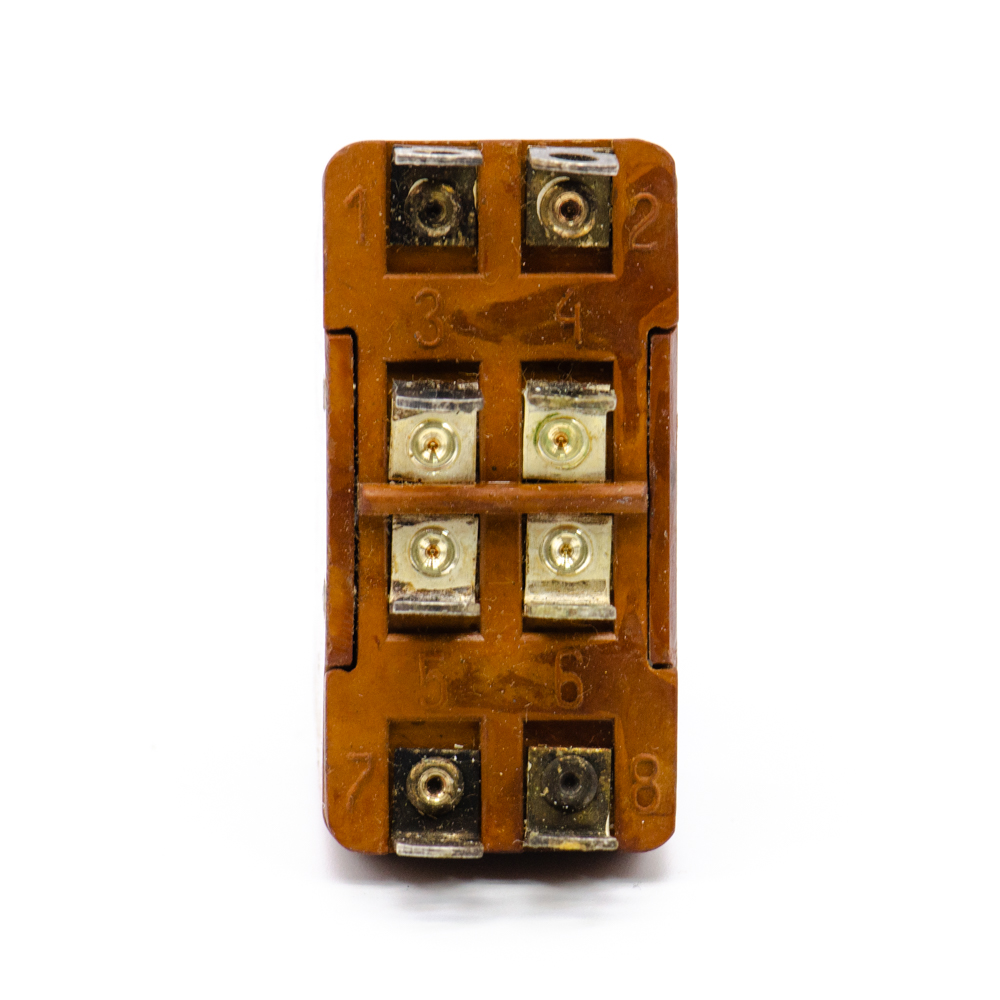

Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (5-7; 6-8)
Номинальный ток 16 А

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 12 лет
Ресурс 10000 часов
Климатическое исполнениеi В - всеклиматическое исполнение
ПТ2-40В on-on, 16А 380В Тумблер двухполюсный.   (datasheet)

Функциональные аналоги

KN3(C)-202A Daier, фото
KN3(C)-202A Daier
KN3(C)-202A Jietong Switch , фото
KN3(C)-202A Jietong Switch
KN3(B)-202AP Daier, фото
KN3(B)-202AP Daier
KN3(B)-202AP Jietong Switch , фото
KN3(B)-202AP Jietong Switch

Возможные аналоги

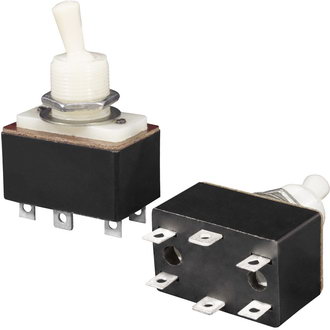

ТП1-2 on-on, 2А 220В Тумблер двухполюсный, фото
Артикул (ID): ZE-8561
ТП1-2 on-on, 2А 220В Тумблер двухполюсный
  • 429.84 ₽ 1 шт.
  • 395.9 ₽ от 10 шт.
  • 373.28 ₽ от 100 шт.

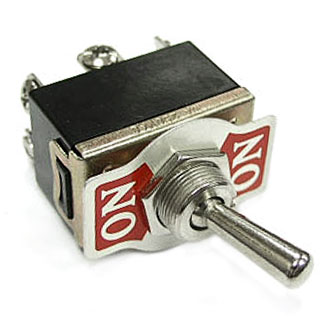

KN3(C)-202 on-on, 6A 250V Тумблер двухполюсный, фото
